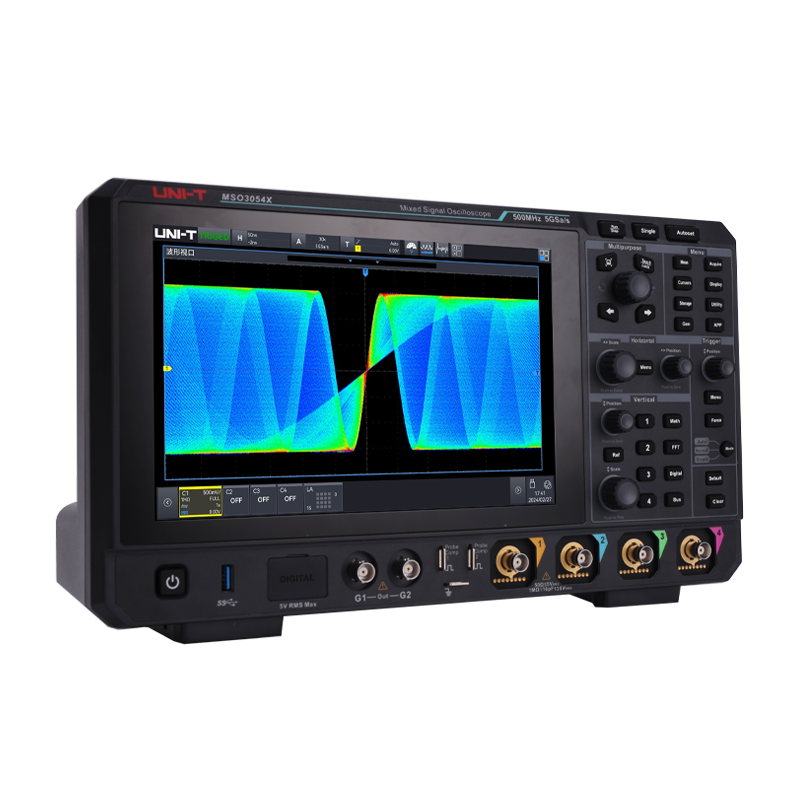

MSO3000X系列混合信号示波器，采样率最高5GSa/s，每通道存储深度可达500Mpts。采用独有的
Ultra Phospho® 3.0技术，波形捕获率高达2,000,000 wfms/s，具有 256 级辉度等级色温显示，先进的数字触发系统，触发灵敏度高，触发精度达到10ps；支持12种高级触发、12种串行总线触发和解码；支持频谱分析、电源分析、直方图、波形录制、增强分辨率、通过测试、搜索和导航等高级功能和分析模式；具备丰富的测量和数学运算功能。采用了 10.1 英寸电容式触摸屏，支持多种手势实现对波形的常用操作，以及WebServer实现远程操控一款功能全、性能强大的仪器设备。
-协议分析仪
-波特图分析仪
-高精度频率计
-数字电压表
-电源分析仪
-函数/任意波形发生器
-频谱分析仪
-逻辑分析仪
-示波器
先进的软硬件架构
支持8路并行图形映射，处理速率达20Gbps
波形捕获率高达800,000wfms/s
顺序模式下达到2,000,000wfms/s
最小死区时间＜1μs，让偶发信号和罕见异常无所遁形
嵌入式： RS232/URAT、I2C、SPI
汽车：CAN、CAN-FD、LIN、FlexRay、SENT
音频：AUDIO（I2S, LJ, RJ，TDM）
航空航天：MIL-STD-1553、ARINC 429
无线通讯：Manchester
具备精准异常触发捕获及实时解码能力
200M数据解码小于1s，且创新支持四总线同步分析
为复杂通信系统提供疾速、深度的协议解析解决方案
-电源抑制比
-开关损耗
-闭环控制响应分析
-安全工作区
-电能质量评估
-调制分析
-电流谐波检测
-稳定导通电阻
-浪涌电流分析功能
-转换速率
-输出纹波
-启动/关闭时间
-瞬态响应
-功率效率
为电源系统性能鉴定、稳定性评估与优化
提供全方位、专业化解决方案
提升能源效率与系统稳定性
-FFT最大4M点
-瀑布图
-自动标记测量
-4种迹线显示
-4组FFT同时打开
搭载全硬件加速技术
实现最高4M点的极速采样，显著提升了频率与幅度的测量精度
创新融合峰值搜索与频域标记功能
助力用户精准无误地捕捉并深入剖析复杂信号动态
快速溯源问题，为用户带来极致的测试体验
56种精密参数自动测量
覆盖电压、频率、相位、功率等多个维度
整合先进的参数统计与趋势图可视化分析功能
全方位、立体化展现信号特性变化 实现专业级深度洞察与高效数据解读
电子信号的 6σ 标准是一个不超过百万分之3.4故障率(DPMO)的流程
这表明每1,000,000 个样本中只有3.4 个异常值凭借超高的硬件捕获率
硬件加速模板测试可保持Ultra Phosphor 3.0捕获率完全不下降
在1s内完成符合特定标准的波形测试
| 型号 | MSO3000X系列 | 是德科技 InfiniiVision 3000T X | ||
| 带宽 | 500MHz | 500MHz | ||
| 最大采样率 | 5GSa/s | 5GSa/s | ||
| 存储深度 | 500Mpts | 4Mpts | ||
| 通道数 | 4+16 | 4+16 | ||
| 垂直分辨率 | 8bit | 12bit | ||
| 波形捕获率 | 2,000,000wfms/s | 1,000,000wfms/s | ||
| 内置信号源 | 50MHz,2CH(opt.) | 20MHz | ||
