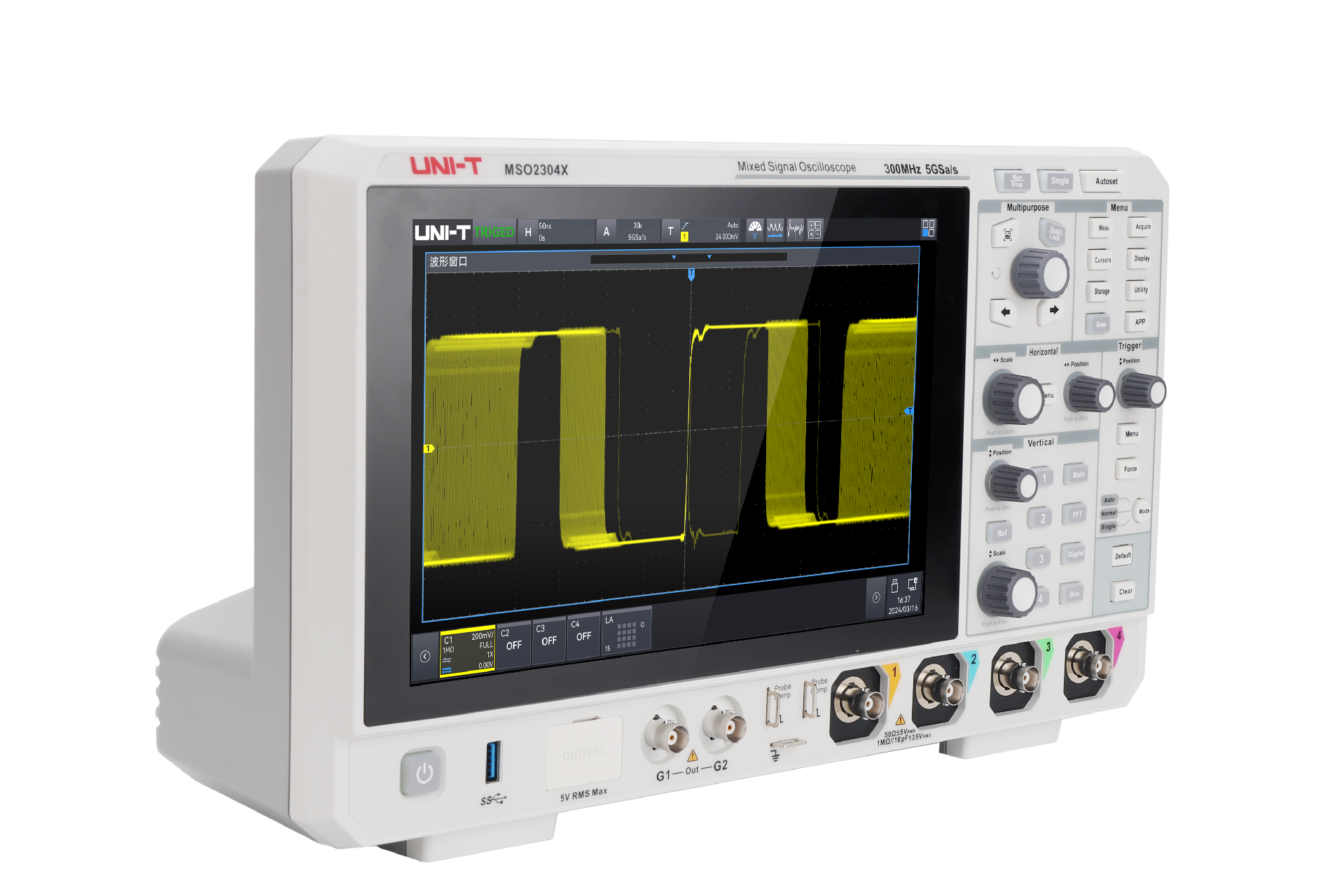

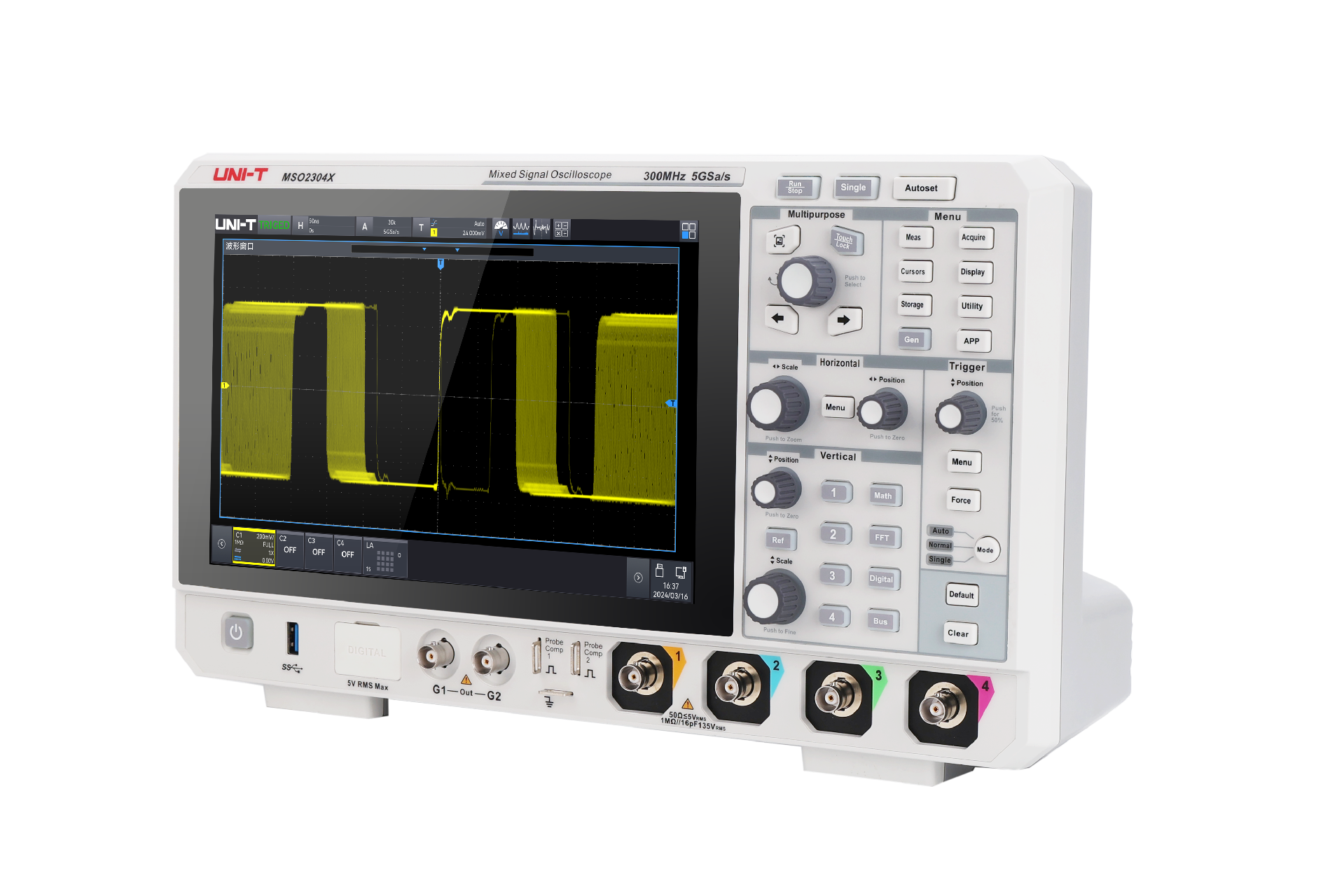

MSO2000X 系列
MSO2000X系列混合信号示波器，采样率最高5GSa/s，每通道存储深度可达100Mpts。采用独有的 Ultra Phospho® 3.0技术，波形捕获率高达2,000,000 wfms/s，具有 256 级辉度等级色温显示，先进的数字触发系统，触发灵敏度高，触发精度达到10ps；支持多种高级触发、串行总线触发和解码；支持频谱分析、电源分析、直方图、波形录制、增强分辨率、通过测试、搜索和导航等高级功能和分析模式；具备丰富的测量和数学运算功能。采用了 10.1 英寸电容式触摸屏，支持多种手势实现对波形的常用操作，以及WebServer实现远程操控一款功能全、性能强大的仪器设备。
4
模拟通道数
300MHz/200MHz
100MHz
模拟带宽
5GSa/s
最高实时采样率
100Mpts
最大存储深度
2,000,000 wfms/s
最高波形捕获率
16(opt.)
数字通道
50MHz,2CH
(opt.)
信号源
概述
型号
配件
选件
手册
固件/软件
示例程序
视频
问答
九合一集成示波器

-协议分析仪

-波特图分析仪

-高精度频率计

-数字电压表

-电源分析仪

-函数/任意波形发生器

-频谱分析仪

-逻辑分析仪

-示波器

九合一集成示波器
UItra Phosphor® 3.0

先进的软硬件架构

支持8路并行图形映射，处理速率达20Gbps

波形捕获率高达500,000wfms/s

顺序模式下达到1,500,000wfms/s

最小死区时间＜1μs，让偶发信号和罕见异常无所遁形

UItra Phosphor<sup>®</sup> 3.0
频谱分析仪

-FFT最大4M点

-瀑布图

-自动标记测量

-4种迹线显示

-4组FFT同时打开

搭载全硬件加速技术，本产品实现最高4M点的极速采样，显著提升了频率与幅度的测量精度。创新融合峰值搜索与频域标记功能，助力用 户精准无误地捕捉并深入剖析复杂信号动态，快速溯源问题，为用户 带来极致的测试体验。


频谱分析仪
54种：测量、统计、趋势图

54种精密参数自动测量

覆盖电压、频率、相位、功率等多个维度

整合先进的参数统计与趋势图可视化分析功能

全方位、立体化展现信号特性变化 实现专业级深度洞察与高效数据解读

54种：测量、统计、趋势图
硬件加速模板测试：6σ 标准 < 1s
电子信号的 6σ 标准是一个不超过百万分之3.4故障率(DPMO)的流程， 这表明每1,000,000 个样本中只有3.4 个异常值凭借超高的硬件捕获率，硬件加速模板测试可保持Ultra Phosphor 3.0捕获率完全不下降， 在1s内(而非几小时)完成符合特定标准的波形测试
硬件加速模板测试：6σ 标准 < 1s
9种主流协议一站式支持
9种主流协议一站式支持，涵盖 嵌入式：RS232/URAT、I2C、SPI 汽车：CAN、CAN-FD、LIN、FlexRay、SENT 音频：AUDIO（I2S, LJ, RJ, TDM） 具备精准异常触发捕获及实时解码能力 200M数据解码小于1s，且创新支持四总线同步分析 为复杂通信系统提供疾速、深度的协议解析解决方案
9种主流协议一站式支持
电源分析7种

-电源抑制比

-闭环控制响应分析

-电能质量评估

-电流谐波检测

-浪涌电流分析功能

-输出纹波分析

-功率效率分析

为电源系统性能鉴定、稳定性评估与优化 提供全方位、专业化解决方案，提升能源效率与系统稳定性

电源分析7种
电源分析7种
MSO2304X
模拟通道数：
4
模拟带宽：
300MHz
最高实时采样率：
5GSa/s
最大存储深度：
100Mpts
最高波形捕获率：
2,000,000 wfms/s
数字通道：
16(opt.)
信号源：
50MHz,2CH (opt.)
价格(未税)：
¥15,999
加入对比
MSO2204X
模拟通道数：
4
模拟带宽：
200MHz
最高实时采样率：
5GSa/s
最大存储深度：
100Mpts
最高波形捕获率：
2,000,000 wfms/s
数字通道：
16(opt.)
信号源：
50MHz,2CH (opt.)
价格(未税)：
¥12,999
加入对比
MSO2104X
模拟通道数：
4
模拟带宽：
100MHz
最高实时采样率：
5GSa/s
最大存储深度：
100Mpts
最高波形捕获率：
2,000,000 wfms/s
数字通道：
16(opt.)
信号源：
50MHz,2CH (opt.)
价格(未税)：
¥9,999
加入对比
开始对比
无源探头
UT-P06
UT-P06
300MHz 600Vpk
UT-P05
UT-P05
200MHz 600Vpk
UT-P04
UT-P04
100MHz 600Vpk
高压差分探头
电流探头
激活选件
测试选件
UT-L45
UT-L45
BNC-BNC测试线
有源探头
其他探头
UT-D30
UT-D30
USB3.0 A-B方口数据线
电源线
电源线
国标三脚扁插+品字尾
UT-L02A
UT-L02A
BNC-红黑鳄鱼夹
有源探头
无源探头
UT-P07A
UT-P07A
500MHz 600Vpk
UT-P08A
UT-P08A
350MHz 600Vpk
UT-P21
UT-P21
40MHz 10kV
UT-P20
UT-P20
250MHz 1500vrms
UT-V23
UT-V23
100MHz 2000Vpp
高压差分探头
UT-P35
UT-P35
50MHz 600Vrms
UT-P36
UT-P36
100MHz 1400Vrms
UT-P33
UT-P33
50MHz/70MHz 14kV
UT-P32
UT-P32
50MHz 3kV
UT-P31
UT-P31
100MHz 1.5kV
UT-P30
UT-P30
100MHz 800V
电流探头
UT-P4500
UT-P4500
5MHz 500A DC/AC
UT-P4150
UT-P4150
12MHz 150A DC/AC
UT-P4030D
UT-P4030D
100MHz 30A DC/AC
UT-P4100B
UT-P4100B
2MHz 100A DC/AC
UT-P4100A
UT-P4100A
600kHz 100A DC/AC
UT-P44
UT-P44
50MHz 40A DC/AC
UT-P43
UT-P43
25MHz 20A DC/AC
UT-P42
UT-P42
150kHz 0.4A~200A
UT-P41
UT-P41
100kHz 0.05A~100A
UT-P40
UT-P40
100kHz 0.4A~60A
激活选件
MSO2000X-BND
MSO2000X-BND
所有串行总线触发和分析选件（EMBD、AUTO，AUDIO）
¥3,999
MSO2000X-AUDIO
MSO2000X-AUDIO
音频串行总线触发和分析选件（I2S、LJ、RJ、TDM）
¥1,980
MSO2000X-AUTO
MSO2000X-AUTO
汽车串行总线触发和分析选件（CAN，CANFD，FlEX，SENT，LIN）
¥2,999
MSO2000X-SENT
MSO2000X-SENT
汽车传感器总线触发和分析选件（SENT）
¥1,980
MSO2000X-FLEX
MSO2000X-FLEX
汽车串行总线触发和分析选件（FlexRay）
¥1,980
MSO2000X-LIN
MSO2000X-LIN
汽车串行总线触发和分析选件（LIN）
¥1,980
MSO2000X-CANFD
MSO2000X-CANFD
汽车串行总线触发和分析选件 （CAN-FD）
¥1,980
MSO2000X-CAN
MSO2000X-CAN
汽车串行总线触发和分析选件 （CAN）
¥1,980
MSO2000X-PWR
MSO2000X-PWR
高级电源分析选件
¥1,999
MSO2000X-AWG
MSO2000X-AWG
双通道50MHz任意波发生器选件(含波特图)
¥1,999
MSO2000X-BW2MT3M
MSO2000X-BW2MT3M
200MHz升级300MHz带宽
¥3,999
MSO2000X-BW1MT2M
MSO2000X-BW1MT2M
100MHz升级200MHz带宽
¥3,999
MSO2000X-BW1MT3M
MSO2000X-BW1MT3M
100MHz升级300MHz带宽
¥7,999
测试选件
UT-ISOT
UT-ISOT
隔离变压器(环路分析选件)
¥2,999
UT-M15
UT-M15
逻辑分析仪探头
