欢迎了解全新的 UPO70000 系列数字荧光示波器，UPO70000 系列包含两个型号（UPO71304，带宽13GHz，UPO71004，带宽 10GHz），全系列标配每通道 40GSa/s 采样率。提供 4 个模拟通道和 1 个外触发通道，提供每通道2Gpts 和 4Gpts 存储深度可供选择，此外还有多种硬件和软件分析功能供您灵活配置，充分满足您日益增长的测试需求，不管您需要验证高速数字信号完整性、半导体芯片性能验证、5G 通信测试还是更多工业电子和科研研究，UPO70000 都是您的最优选择。
示波器专用AFE模拟前端芯片组提供非凡性能
-每通道带宽：13/10GHz
-每通道采样率：40GSa/s
-每通道存储深度：4Gpts
-波形捕获率：1,000,000wfms/s
-直流增益精度（50Ω）：±1.5% 的信号幅度，±1.0% 的满刻度
-结构紧凑：以248mm紧凑身形节省空间，凭丰富接口连接自如，让专注归于测量本身。

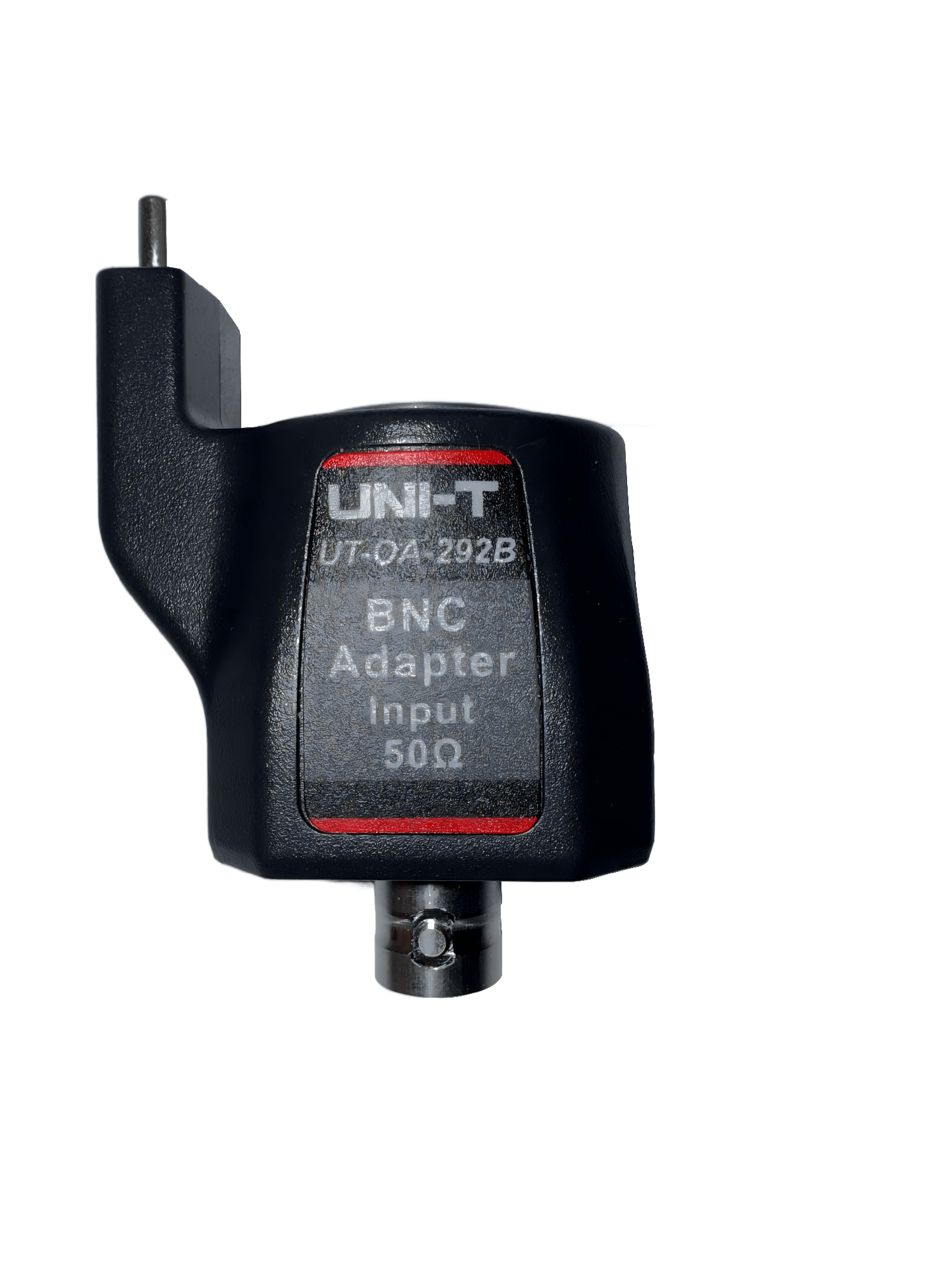

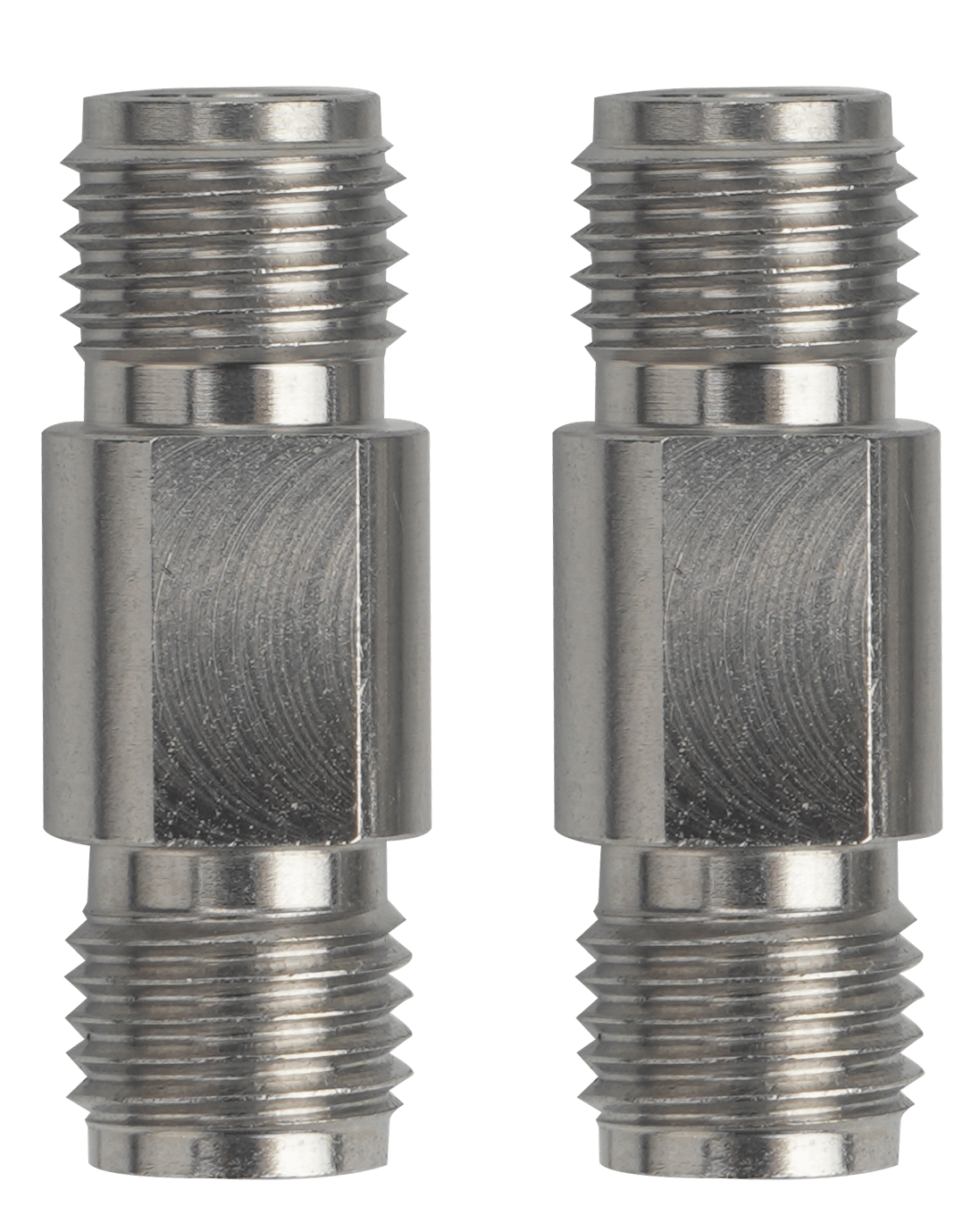

-全新接口：UniProbe II型2.92mm输入端口，采用Type-C接口进行稳定供电和通信，搭配 UT-OA-292B探头转接器时，可使用UniProbe I型有源探头。
使用UPO70000系列抖动和眼图套件分析高速串行信号完整性
-提供抖动分析视图：眼图、趋势图、直方图、频谱图、浴盆曲线
-抖动测量和分解：TIE、Cycle-Cycle抖动、周期抖动、 TJ、RJ、DJ、DDJ、DCD、ISI
自动化一致性测试软件缩短产品合规性验证时间
一致性分析是确保不同厂家生产的同一类接口的互操作性的唯一途径，但不同接口的一致性测试规范则是由不同协会或机构开发。解读标准并通过人工进行一致性测试需要花费用户几个小时甚至几天时间，优利德一致性分析软件则将这个时间缩短至几分钟内。
通过不断更新和契合最新的行业标准，优利德推出以示波器+有源探头+测试夹具为主的高速协议一致性分析解决方案。
支持的接口协议:
USB3.2Gen1、USB2.0、MIPI D-PHY v1.2、PCIe Gen2、100/1000Base-T1、 100/1000Base-T
依托独立触发通道、增强型频谱分析与高性能处理平台，让复杂信号的本质清晰呈现
独立触发通道，快慢信号稳定同步
-触发带宽：内触发 DC 至示波器满模拟带宽，外触发 DC~700MHz
-触发抖动：内触发 ≤5ps RMS，外触发 <50ps RMS

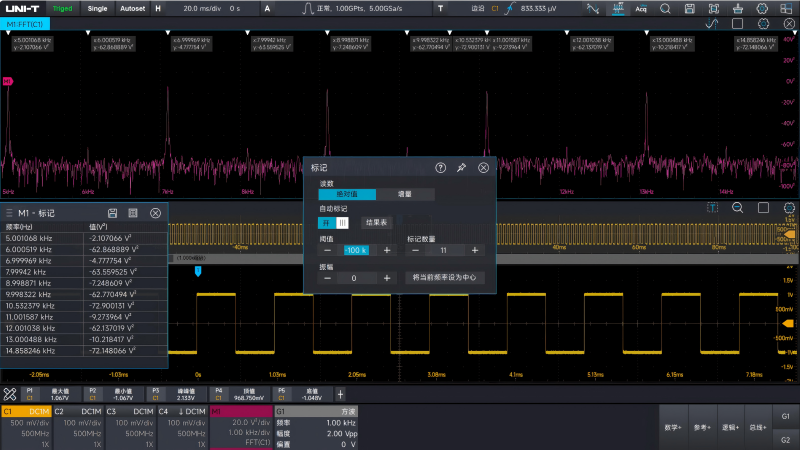

增强型频谱分析，时域频域一屏尽览
-FFT：最大 32Mpts 增强型 FFT
-显示类型：幅度谱、功率谱、功率谱密度、实部、虚部、相位谱，支持峰值搜索
高性能处理平台，长时间测试稳定可靠
-处理器：Intel® Core™ i5-8400H（2.5GHz，64-bit）
-内存与存储：8GB 内存，128GB 固态硬盘
-操作系统：预装 Windows 10 IoT Enterprise LTSC（64-bit）正版操作系统
| 核心指标 | UPO70000 | 6系 |
| 模拟带宽 | 10GHz、13GHz | 1GHz、2.5GHz、4GHz、6GHz、8GHz、10GHz |
| 带宽升级 | 支持10GHz升级至13GHz | 支持1GHz升级至10GHz |
| 输入通道数 | 4个模拟通道 | 4个FlexChannel输入通道 |
| 上升时间 | 最快33ps | 最快40ps |
| 最大采样率及每通道采样率 | 最大160GSa/s(40GSa/s×4) 所有通道全开：40GSa/s(4通道) |
最大100GSa/s(50GSa/s×2、25GSa/s×4、12.5GSa/s×6/×8) 所有通道全开：最大25GSa/s(4通道) |
| 垂直分辨率 | 8bit(ERes 12-bit) | 12位(Hi Res 16位) *50GSa/s和25GSa/s采样率下，垂直分辨率仅8bit,若想达到12bit的垂直分辨率，采样率必须在12.5GSa/s及以下，此时示波器最大带宽为5GHz |
| 存储深度 |
最大4Gpts/CH； 标配1Gpts/CH,选配2Gpts/CH、4Gpts/CH |
所有模拟通道/数字通道上为62.5Mpts； 可选125Mpts、250Mpts、500Mpts、1Gpts |
| 波形捕获率 | UltraAcq模式：260,000wfms/s 顺序模式：1,000,000wfms/s |
>500,000 wfms/s(峰值检测，包络采集模式) >30,000波形/秒(所有其他采集模式) |
| 输入阻抗 | 50Ω±2% | 50Ω±3% |
| 输入灵敏度 |
1mV/div～1V/div； 1、2、5mV/div是10mV/div的数字缩放 |
1mV/div～1V/div； 1mV/div是2mV/div的2倍数字缩放 |
| 直流增益精度（50Ω） |
±1.5%的信号幅度±1.0%的满刻度 |
±2.0% （2mV/div 时为±2.0%，1mV/div 时为±4%，典型值） ±1.0% （2mV/div 时为±1.0% 满刻度，1mV/div 时为±2%，典型值） |
| 最大输入电压 |
所有档位：5V RMS |
<100mV/div，2.3VRMS 峰值 ≤±20V ≥100mV/div，5.5VRMS 峰值 ≤±20V |
| 通道隔离度 |
≥60dB |
≥40dB，最高10GHz时 |
| 模拟通道间延迟 |
≤10ps |
≤10ps |
| 触发带宽 |
内触发：DC 示波器模拟带宽
外触发：DC~700MHz
|
内触发：DC 示波器模拟带宽
辅助输入触发：DC~400MHz
|
| 触发抖动 |
内触发：≤5ps RMS
外触发：＜50ps RMS
|
内触发：≤ 1.5psRMS，对采样模式和边沿型触发； ≤2psRMS，对边沿型触发和 FastAcq 模式； ≤80psPP，对非边沿类型触发模式
辅助输入触发：≤40ps RMS
|
| 频谱分析 |
最大 32Mpts 的增强型 FFT，支持幅度谱、功率谱、功率谱密度、实部、 虚部、相位谱，支持峰值搜素。
|
频谱视图，所有模拟通道可同时启用。最大频宽：74.5Hz~1.25GHz，支持 RF 测量【通道功率、邻道功率比、占用带宽测量】，支持射频对时间光谱，射频对时间触发，IQ 捕获
|
| 主机 |
CPU：Inter® core™ i5-8400H（2.5GHz，64-bit）；内存8GB，预装Windows 10 IoT Ent LTSC（64bit）正版操作系统，固态硬盘（SSD） 128GB
|
CPU：Intel Core i5-8400H @2.5 GHz，64 位，四核处理器，16 GB 系统 RAM；默认封闭嵌入式操作系统 ，可选 Microsoft Windows 10；固态硬盘 (SSD)≥ 500 GB SSD
|
