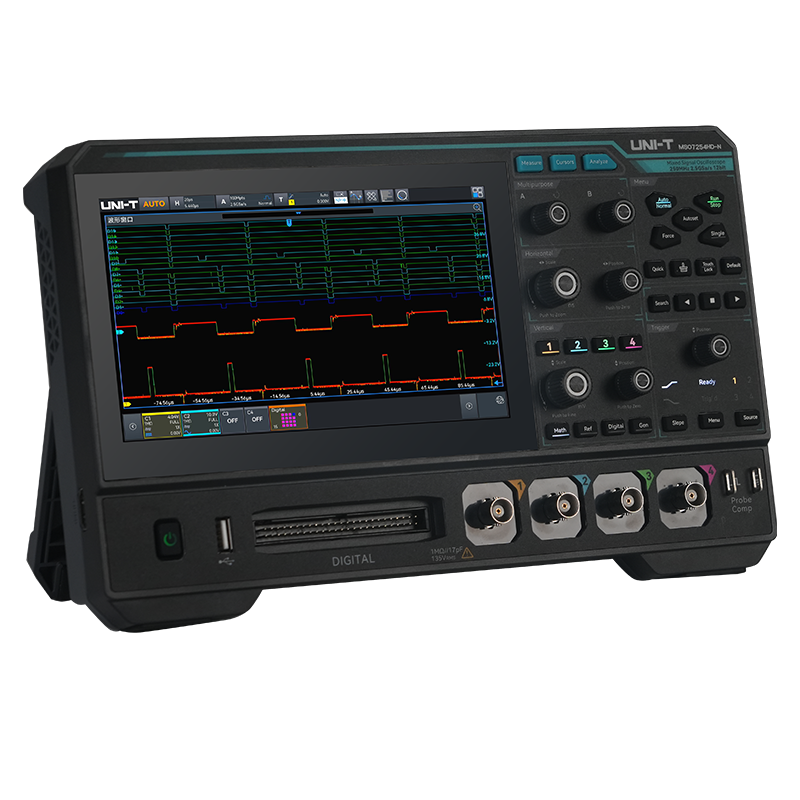

MSO7000HD-N是一款集4通道示波器、16通道逻辑分析仪和1通道任意波形发生器于一体的高分辨示波器。采用R12™12bit高分辨率ADC，并可通过ERES技术提升至16bit，确保信号分析的高精度。配备最高2.5GSa/s采样率、100Mpts/CH存储深度和1,000,000wfms/s的波形捕获率，MSO7000HD-N系列示波器能够精准捕捉并记录瞬态信号细节。内置14种电源分析和7种协议分析功能，通过WebServer实现远程控制，该示波器适用于教育行业、传感器，嵌入式开发，医疗器械和汽车维修等领域的多样化测试任务。
-协议分析仪
-波特图分析仪
-高精度频率计
-数字电压表
-电源分析仪
-函数/任意波形发生器
-频谱分析仪
-逻辑分析仪
-示波器
波形捕获率高达200,000wfms/s
顺序模式下达到1,000,000wfms/s
通用串行协议: UART I2C SPI Audio
汽车&轨道协议 : CAN CAN-FD LIN
-电能质量
-纹波分析
-谐波分析
-电源效率
-浪涌电流
-瞬态响应
-开关损耗
-启动/关闭时间
-安全工作区
-稳定导通电阻
-转换速率
-调制分析
为电源系统性能鉴定、稳定性评估与优化提供专业化解决方案
-USB Type-C 供电
-支持PD3.0供电协议即插即用
-支持移动电源供电 外出携带方便
李沙育波形相位测量，帮助深入观察波形
频率与相位的关系
| 型号 | MSO7000HD-N系列 | 是德科技 Infiniium S 系列 | ||
| 带宽 | 250MHz | 500MHz | ||
| 最大采样率 | 2.5GSa/s | 5GSa/s | ||
| 存储深度 | 100Mpts | 200Mpts | ||
| 通道数 | 4+16 | 4+16 | ||
| 垂直分辨率 | 12bit（ERES 16bit） | 10bit | ||
| 波形捕获率 | 1,000,000wfms/s | 1,000,000 wfms/s | ||
| 内置信号源 | 25MHz,1CH | 无 | ||
