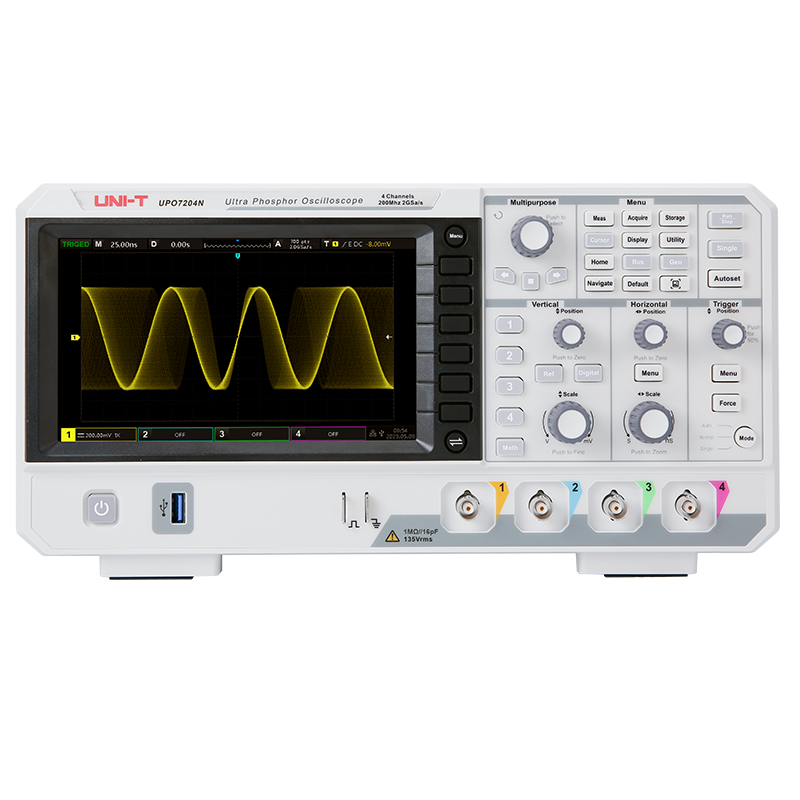

UPO7000N 系列
UPO7000N系列数字示波器采用了UNI-T新创的数字三维技术，全新外观升级，可实现深存储，高波形捕获率，实时波形录制与回放，256级灰度显示等功能；该系列配置100MHz/200MHz 两个级别带宽，实时采样率高达2GSa/s，全系列标配4通道，标配最大存储深度56Mpts，Fast Acquire模式下最高可达500,000wfms/s，硬件实时波形不间断录制和波形分析功能最大达12万帧波形；支持独立的DVM模块，拥有丰富的触发和总线解码功能，并支持全内存硬件实时解码；广泛应用包括通信，半导体，计算机，集成电路设计，仪器仪表，工业电子，消费电子，汽车电子，现场维修，研发/教育等众多领域。
4
模拟通道数
200MHz/100MHz
模拟带宽
2GSa/s
最高实时采样率
56Mpts
最大存储深度
500,000wfms/s
最高波形捕获率
-
数字通道
-
信号源
概述
型号
配件
选件
手册
固件/软件
示例程序
视频
问答
最大波形捕获率 500,000 wfms/s
采用的创新数字信号并行处理技术 正常采样可达 150,000wfms/s 超高捕获率 在 Fast Acquire 模式可达 500,000 wfms/s
最大波形捕获率 500,000 wfms/s
XY李沙育测量
● 时间光标 ● 电压光标
XY李沙育测量
XY李沙育测量
3种协议
标配：RS232/URAT， I2C， SPI 深存储 56Mpts 下的全内存硬件解码 实时解码时间＜300ms 极大提高用户的问题诊断效率
3种协议
3种协议
新增功能
● 新增提示、标签 ● 新增单幅DSO模式 ● 新增最小500μV/div ● 新增亮度调节方案
新增功能
新增功能
新增功能
新增功能
Web Control
● 跨平台访问 ● 广域网、局域网查看和控制 ● 在线帮助页面
Web Control
Web Control
1M点增强FFT
●新增独立频谱视图 ●4种迹线4种检波 ●自动迹线峰值测量 ●多种窗口显示
1M点增强FFT
1M点增强FFT
1M点增强FFT
自动参数测量
● 参数快照减小波形遮挡 ● 新增测量区域选择 ● 新增参数快速清除 ● 新增测量阈值
自动参数测量
自动参数测量
自动参数测量
自动参数测量
光标测量
● 新增多通道同时测量 ● 屏幕测量
光标测量
光标测量
一键Home菜单
● 波形录制 ● 通过测试 ● 帮助 ● 7位频率计 ● 数字万用表 四位有效值显示 支持DC/AC和DC+AC RMS 门限报警
一键Home菜单
一键Home菜单
一键Home菜单
一键Home菜单
一键Home菜单
UPO7204N
模拟通道数：
4
模拟带宽：
200MHz
最高实时采样率：
2GSa/s
最大存储深度：
56Mpts
最高波形捕获率：
500,000wfms/s
数字通道：
-
信号源：
-
价格(未税)：
¥6,880
加入对比
UPO7104N
模拟通道数：
4
模拟带宽：
100MHz
最高实时采样率：
2GSa/s
最大存储深度：
56Mpts
最高波形捕获率：
500,000wfms/s
数字通道：
-
信号源：
-
价格(未税)：
¥5,780
加入对比
开始对比
无源探头
UT-P05
UT-P05
200MHz 600Vpk
UT-P04
UT-P04
100MHz 600Vpk
高压差分探头
电流探头
激活选件
测试选件
有源探头
其他探头
电源线
电源线
国标三脚扁插+品字尾
UT-D14
UT-D14
USB双头打印线
有源探头
无源探头
UT-P21
UT-P21
40MHz 10kV
UT-P20
UT-P20
250MHz 1500vrms
UT-V23
UT-V23
100MHz 2000Vpp
高压差分探头
UT-P35
UT-P35
50MHz 600Vrms
UT-P36
UT-P36
100MHz 1400Vrms
UT-P33
UT-P33
50MHz/70MHz 14kV
UT-P32
UT-P32
50MHz 3kV
UT-P31
UT-P31
100MHz 1.5kV
UT-P30
UT-P30
100MHz 800V
电流探头
UT-P4500
UT-P4500
5MHz 500A DC/AC
UT-P4150
UT-P4150
12MHz 150A DC/AC
UT-P4030D
UT-P4030D
100MHz 30A DC/AC
UT-P4100B
UT-P4100B
2MHz 100A DC/AC
UT-P4100A
UT-P4100A
600kHz 100A DC/AC
UT-P44
UT-P44
50MHz 40A DC/AC
UT-P43
UT-P43
25MHz 20A DC/AC
UT-P42
UT-P42
150kHz 0.4A~200A
UT-P41
UT-P41
100kHz 0.05A~100A
UT-P40
UT-P40
100kHz 0.4A~60A
激活选件
测试选件
UT-L45
UT-L45
BNC-BNC测试线
UT-L02
UT-L02
BNC-红黑鳄鱼夹
其他探头
通用手册
名称
版本号
更新日期
下载
高带宽示波器选型指南
V1.0
2024.12.24
download
使用手册
名称
版本号
更新日期
下载
UPO7000N系列使用手册
V1.0
2023.08.01
download
UPO7000N系列快速指南
V1.0
2023.08.01
download
编程手册
名称
版本号
更新日期
下载
UPO7000N系列编程手册
V3.0
2023.08.01
download
数据手册
名称
版本号
更新日期
下载
UPO7000N系列数据手册
V3.0
2023.12.01
download
上位机软件
名称
版本号
更新日期
下载
其他资料
名称
版本号
更新日期
下载
UPO7000N系列单页
V2.0
2024.1.8
download
软件
仪器管家
版本号: V2.4
2024.4.25
UPO7000N系列软件
版本号: V0.1
2023.9.12
固件
UPO7000N系列升级程序
版本号: V1.0
2023.09.12
