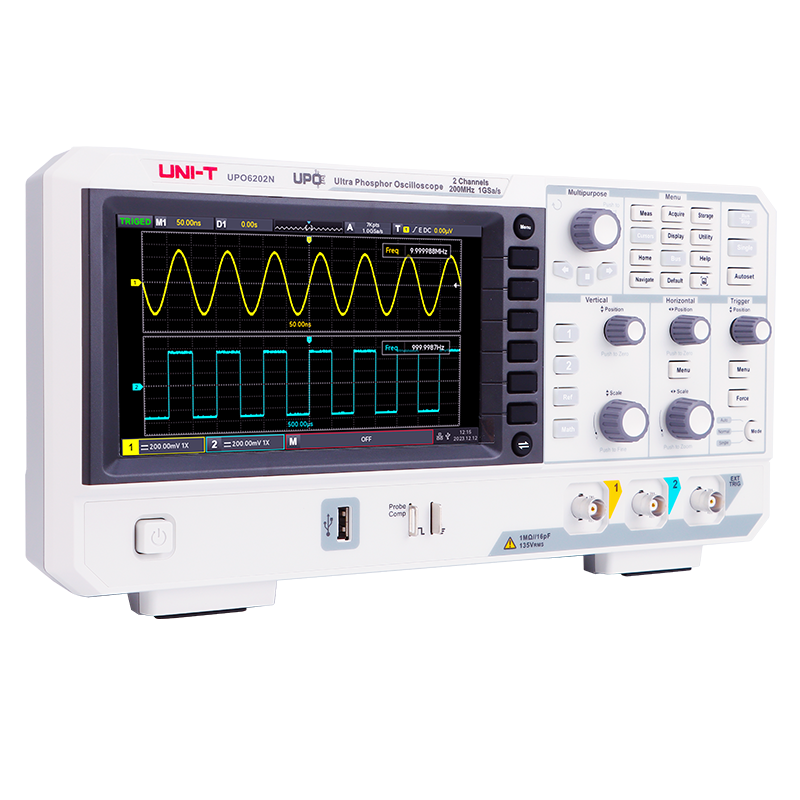

UPO6000N 系列
UPO6000N系列数字示波器采用了UNI-T新创的数字三维技术Ultra Phosphor 2.0，全新外观升级，可实现深存储，高波形捕获率，实时波形录制与回放，波形录制转视频，256级灰度显示等功能。
该系列示波器配置200MHz/100MHz 两种带宽，实时采样率高达1GSa/s，2个模拟通道，最大存储深度56Mpts，最大波形捕获率500,000wfms/s，硬件实时波形不间断录制和波形分析功能最大达120,000帧；支持DVM模块，拥有丰富的触发和总线解码功能，并支持全内存硬件实时解码。
广泛应用于包括通信，半导体，计算机，集成电路设计，仪器仪表，工业电子，消费电子，汽车电子，现场维修，研发/教育等众多领域的通用设计/调试/测试。
2
模拟通道数
200MHz/100MHz
模拟带宽
1GSa/s
最高实时采样率
56Mpts
最大存储深度
500,000wfms/s
最高波形捕获率
-
数字通道
-
信号源
概述
型号
配件
选件
手册
固件/软件
示例程序
视频
256级灰度显示
采用独创的Ultra Phosphor 2.0显示技术便于显示波形信息细节
256级灰度显示
256级灰度显示
超高录制时长
硬件实时最大录制120,000帧
超高录制时长
超高捕获率
正常采样可达100,000 wfms/s超高捕获率 Fast Acquire模式可达500,000 wfms/s
超高捕获率
光标测量

对指定区域的波形测量

增加测量区域的灵活性和可操作性

可同时对CH1、 CH2、MATH、REFA、REFB的时间和电压进行测量

光标测量
光标测量
串行总线触发和解码

深存储56Mpts下的全内存硬件解码，解码时间由十几秒提高到了毫秒级，实现了实时解码，极大提高用户的问题诊断效率。

串行总线触发和解码
串行总线触发和解码
UPO6202N
模拟通道数：
2
模拟带宽：
200MHz
最高实时采样率：
1GSa/s
最大存储深度：
56Mpts
最高波形捕获率：
500,000wfms/s
数字通道：
-
信号源：
-
价格（未税）：
¥4099
加入对比
UPO6102N
模拟通道数：
2
模拟带宽：
100MHz
最高实时采样率：
1GSa/s
最大存储深度：
56Mpts
最高波形捕获率：
500,000wfms/s
数字通道：
-
信号源：
-
价格（未税）：
¥3099
加入对比
开始对比
无源探头
UT-P05
UT-P05
200MHz 600Vpk
查看更多
UT-P04
UT-P04
100MHz 600Vpk
查看更多
高压差分探头
电流探头
激活选件
测试选件
有源探头
其他探头
电源线
电源线
国标三脚扁插+品字尾
查看更多
激活选件
出厂前选配
测试选件
操作系统
有源探头
高压差分探头
UT-P35
UT-P35
50MHz 600Vrms
查看更多
UT-P36
UT-P36
100MHz 1400Vrms
查看更多
UT-P33
UT-P33
50MHz/70MHz 14kV
查看更多
UT-P32
UT-P32
50MHz 3kV
查看更多
UT-P31
UT-P31
100MHz 1.5kV
查看更多
UT-P30
UT-P30
100MHz 800V
查看更多
电流探头
UT-P4500
UT-P4500
5MHz 500A DC/AC
查看更多
UT-P4150
UT-P4150
12MHz 150A DC/AC
查看更多
UT-P4030D
UT-P4030D
100MHz 30A DC/AC
查看更多
UT-P4100B
UT-P4100B
2MHz 100A DC/AC
查看更多
UT-P4100A
UT-P4100A
600kHz 100A DC/AC
查看更多
UT-P44
UT-P44
50MHz 40A DC/AC
查看更多
UT-P43
UT-P43
25MHz 20A DC/AC
查看更多
UT-P42
UT-P42
150kHz 0.4A~200A
查看更多
UT-P41
UT-P41
100kHz 0.05A~100A
查看更多
UT-P40
UT-P40
100kHz 0.4A~60A
查看更多
无源探头
UT-P21
UT-P21
40MHz 10kV
查看更多
UT-P20
UT-P20
250MHz 1500vrms
查看更多
UT-V23
UT-V23
100MHz 2000Vpp
查看更多
其他探头
使用手册
名称
版本号
更新日期
下载
UPO6000N系列快速指南
REV1.0
2025.04.10
download
UPO6000N系列使用手册
REV1.0
2025.04.10
download
编程手册
名称
版本号
更新日期
下载
UPO6000N系列编程手册
REV1.0
2025.04.10
download
数据手册
名称
版本号
更新日期
下载
UPO6000N系列数据手册
REV1.0
2025.04.10
download
上位机软件
名称
版本号
更新日期
下载
通用手册
名称
版本号
更新日期
下载
其他资料
名称
版本号
更新日期
下载
软件
仪器管家
版本号: V2.7
2025.05.08
固件
示例程序
UNI-T SDK
版本号: V2.3
2025.05.22
问答
型号 UPO6000N系列 泰克 TDS1000C-SC系列
带宽 200MHz 100MHz
最大采样率 1GSa/s 2GSa/s
存储深度 56Mpts 2.5Kpts
通道数 2 2
垂直分辨率 8bit 8bit
波形捕获率 500,000wfms/s 10,000wfms/s
内置信号源 无 无
