UPO1000X 系列
UPO1000X系列数字示波器采用了UNI-T新创的数字三维技术，全新外观升级，可实现深存储，高波形捕获率，实时波形录制与回放，256级灰度显示等功能；该系列配置100MHz/200MHz 两个级别带宽，实时采样率高达2GSa/s，全系列4/2通道，标配最大存储深度56Mpts，Fast Acquire模式下最高可达500,000wfms/s，硬件实时波形不间断录制和波形分析功能最大达12万帧波形；支持独立的DVM模块，拥有丰富的触发和总线解码功能，并支持全内存硬件实时解码；广泛应用包括通信，半导体，计算机，集成电路设计，仪器仪表，工业电子，消费电子，汽车电子，现场维修，研发/教育等众多领域。
4/2
模拟通道数
200MHz/100MHz
模拟带宽
2GSa/s
最高实时采样率
56Mpts
最大存储深度
500,000wfms/s
最高波形捕获率
-
数字通道
-
信号源
概述
型号
配件
选件
手册
固件/软件
示例程序
视频
最大波形捕获率 500,000 wfms/s

采用的创新数字信号并行处理技术

正常采样可达 150,000wfms/s 超高捕获率

在 Fast Acquire 模式可达 500,000 wfms/s

最大波形捕获率 500,000 wfms/s
新增功能

● 新增提示、标签

● 新增单幅DSO模式

● 新增最小500μV/div

● 新增亮度调节方案

新增功能
新增功能
新增功能
新增功能
Web Control

● 跨平台访问

● 广域网、局域网查看和控制

● 在线帮助页面

Web Control
Web Control
1M点增强FFT

●新增独立频谱视图

●4种迹线4种检波

●自动迹线峰值测量

●多种窗口显示

1M点增强FFT
1M点增强FFT
1M点增强FFT
3种协议

RS232/UART， I2C， SPI

深存储 56Mpts 下的全内存硬件解码

实时解码时间＜300ms 极大提高用户的问题诊断效率

3种协议
3种协议
自动参数测量

● 参数快照减小波形遮挡

● 新增测量区域选择

● 新增参数快速清除

● 新增测量阈值

自动参数测量
自动参数测量
自动参数测量
自动参数测量
光标测量

● 新增多通道同时测量

● 屏幕测量

光标测量
光标测量
一键Home菜单

● 波形录制

● 通过测试

● 帮助

● 7位频率计

● 数字万用表

四位有效值显示 支持DC/AC和DC+AC RMS 门限报警

一键Home菜单
一键Home菜单
一键Home菜单
一键Home菜单
一键Home菜单
轻松数值设定

● 单独键盘呼出键

● 键盘直接设置

● 任意步进设置

轻松数值设定
扁平化交互界面

● 扁平化交互弹出

● 单页一级菜单

● 更多功能按键

● 多功能页面跳转键

扁平化交互界面

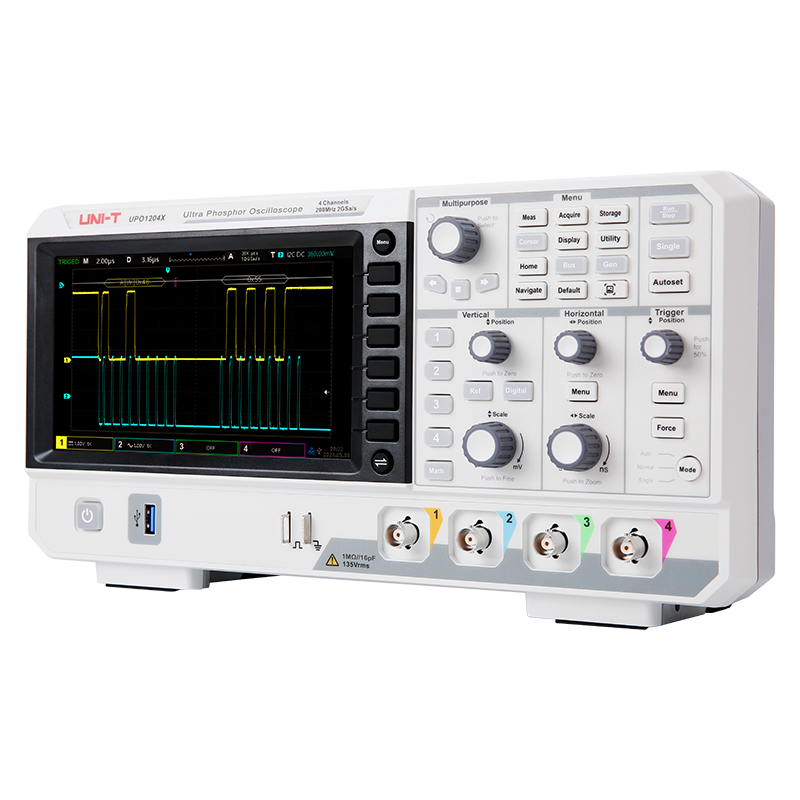

UPO1204X
模拟通道数：
4
模拟带宽：
200MHz
最高实时采样率：
2GSa/s
最大存储深度：
56Mpts
最高波形捕获率：
500,000wfms/s
数字通道：
-
信号源：
-
价格(未税)：
¥4,880
加入对比
UPO1104X
模拟通道数：
4
模拟带宽：
100MHz
最高实时采样率：
2GSa/s
最大存储深度：
56Mpts
最高波形捕获率：
500,000wfms/s
数字通道：
-
信号源：
-
价格(未税)：
¥3,680
加入对比
UPO1204X-E
模拟通道数：
4
模拟带宽：
200MHz
最高实时采样率：
2GSa/s
最大存储深度：
28Mpts
最高波形捕获率：
300,000wfms/s
数字通道：
-
信号源：
-
价格(未税)：
电商专款
加入对比
UPO1202X
模拟通道数：
2
模拟带宽：
200MHz
最高实时采样率：
1GSa/s
最大存储深度：
56Mpts/CH
最高波形捕获率：
100,000wfms/s
数字通道：
-
信号源：
-
价格(未税)：
¥3,189
加入对比
UPO1102X
模拟通道数：
2
模拟带宽：
100MHz
最高实时采样率：
1GSa/s
最大存储深度：
56Mpts/CH
最高波形捕获率：
100,000wfms/s
数字通道：
-
信号源：
-
价格(未税)：
¥2,289
加入对比
UPO1202X-E
模拟通道数：
2
模拟带宽：
200MHz
最高实时采样率：
1GSa/s
最大存储深度：
28Mpts/CH
最高波形捕获率：
100,000wfms/s
数字通道：
-
信号源：
-
价格(未税)：
电商专款
加入对比
开始对比
无源探头
UT-P05
UT-P05
200MHz 600Vpk
UT-P04
UT-P04
100MHz 600Vpk
高压差分探头
电流探头
激活选件
测试选件
有源探头
其他探头
电源线
电源线
国标三脚扁插+品字尾
UT-D14
UT-D14
USB双头打印线
有源探头
无源探头
UT-P21
UT-P21
40MHz 10kV
UT-P20
UT-P20
250MHz 1500vrms
UT-V23
UT-V23
100MHz 2000Vpp
高压差分探头
UT-P35
UT-P35
50MHz 600Vrms
UT-P36
UT-P36
100MHz 1400Vrms
UT-P33
UT-P33
50MHz/70MHz 14kV
UT-P32
UT-P32
50MHz 3kV
UT-P31
UT-P31
100MHz 1.5kV
UT-P30
UT-P30
100MHz 800V
电流探头
UT-P4500
UT-P4500
5MHz 500A DC/AC
UT-P4150
UT-P4150
12MHz 150A DC/AC
UT-P4030D
UT-P4030D
100MHz 30A DC/AC
UT-P4100B
UT-P4100B
2MHz 100A DC/AC
UT-P4100A
UT-P4100A
600kHz 100A DC/AC
UT-P44
UT-P44
50MHz 40A DC/AC
UT-P43
UT-P43
25MHz 20A DC/AC
UT-P42
UT-P42
150kHz 0.4A~200A
UT-P41
UT-P41
100kHz 0.05A~100A
UT-P40
UT-P40
100kHz 0.4A~60A
激活选件
UPO1000X-SPI
UPO1000X-SPI
SPI 触发/解码选件
¥1,780
UPO1000X-I2C
UPO1000X-I2C
I2C触发/解码选件
¥1,780
MSO/UPO1000X-EMBD
MSO/UPO1000X-EMBD
串行总线触发和解码选件<br> (包含RS-232/422/485/UART, 120,SPI)
¥2,999
UPO1000X-COM
UPO1000X-COM
RS-232/422/485/UART 触发/解码选件
¥1,780
MSO/UPO1000X-1MT2M
MSO/UPO1000X-1MT2M
升级带宽到200MHz
¥1,999
测试选件
UT-L45
UT-L45
BNC-BNC测试线
UT-L02
UT-L02
BNC-红黑鳄鱼夹
其他探头
通用手册
名称
版本号
更新日期
下载
高带宽示波器选型指南
V1.1
2025.03.18
download
使用手册
名称
版本号
更新日期
下载
UPO1204X-E系列快速指南
V1.0
2023.08.01
download
UPO1000X系列快速指南
V1.0
2023.08.01
download
UPO1204X-E系列使用手册
V1.0
2023.08.01
download
UPO1000X系列使用手册
V1.0
2023.08.01
download
UPO1002X系列使用手册
V1.0
2025.03.18
download
UPO1002X系列器快速指南
V1.0
2025.03.18
download
UPO1202X-E系列使用手册
REV1.0
2025.04.10
download
UPO1202X-E系列快速指南
REV1.0
2025.04.10
download
编程手册
名称
版本号
更新日期
下载
UPO1204X-E系列编程手册
V1.0
2023.08.01
download
UPO1000X系列编程手册
V1.0
2023.08.01
download
UPO1002X系列编程手册
V1.0
2025.03.18
download
UPO1202X-E系列编程手册
REV1.0
2025.04.10
download
数据手册
名称
版本号
更新日期
下载
UPO1204X-E系列数据手册
V3.0
2023.12.11
download
UPO1000X系列数据手册
V3.0
2023.11.1
download
UPO1002X系列数据手册
V1.0
2025.03.18
download
UPO1202X-E系列数据手册
REV1.0
2025.04.10
download
上位机软件
名称
版本号
更新日期
下载
其他资料
名称
版本号
更新日期
下载
UPO1000X系列维修手册
V1.0
2023.05.01
download
UPO1000X系列折页
V1.0
2023.11.30
download
UPO1000X系列单页
V3.0
2024.1.8
download
软件
仪器管家
版本号: V2.4
2024.4.25
UPO1000X系列软件
版本号: V0.1
2023.9.12
仪器管家
版本号: V2.7
2025-04-28
固件
UPO1054升级程序
版本号: V1.01.0047
2024.4.11
固件说明
UPO1104升级程序
版本号: V1.01.0047
2024.4.11
固件说明
UPO1104X升级程序
版本号: V1.01.0047
2024.4.11
固件说明
UPO1204升级程序
版本号: V1.01.0047
2024.4.11
固件说明
UPO1204X升级程序
版本号: V1.01.0047
2024.4.11
固件说明
UPO1204X-E升级程序
版本号: V1.01.0047
2024.4.11
固件说明
UPO1002X系列升级程序Rev.1
版本号: V1.01.0027
2025.5.7
固件说明
示例程序
