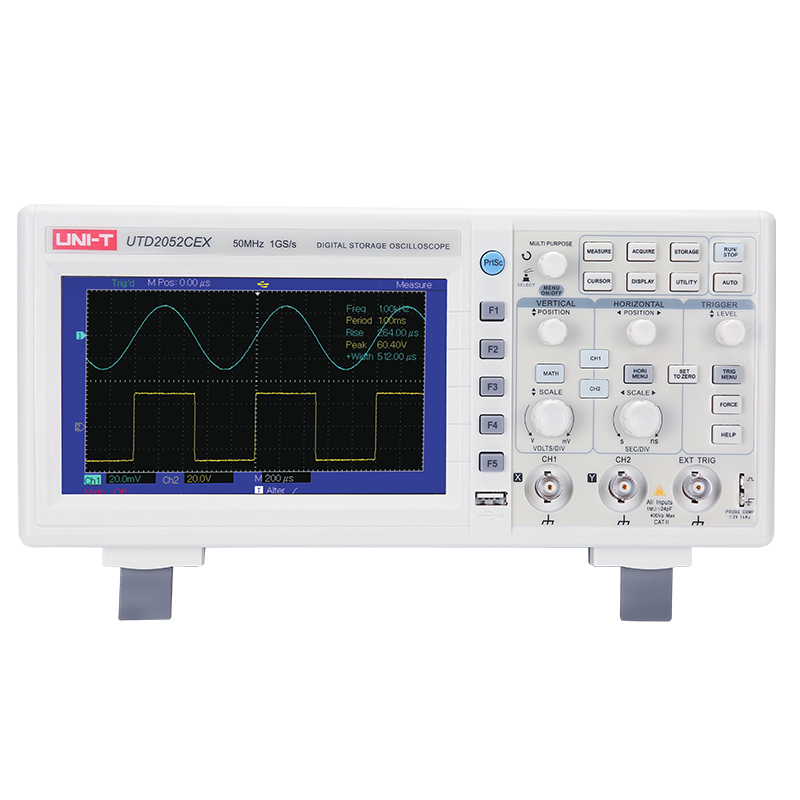

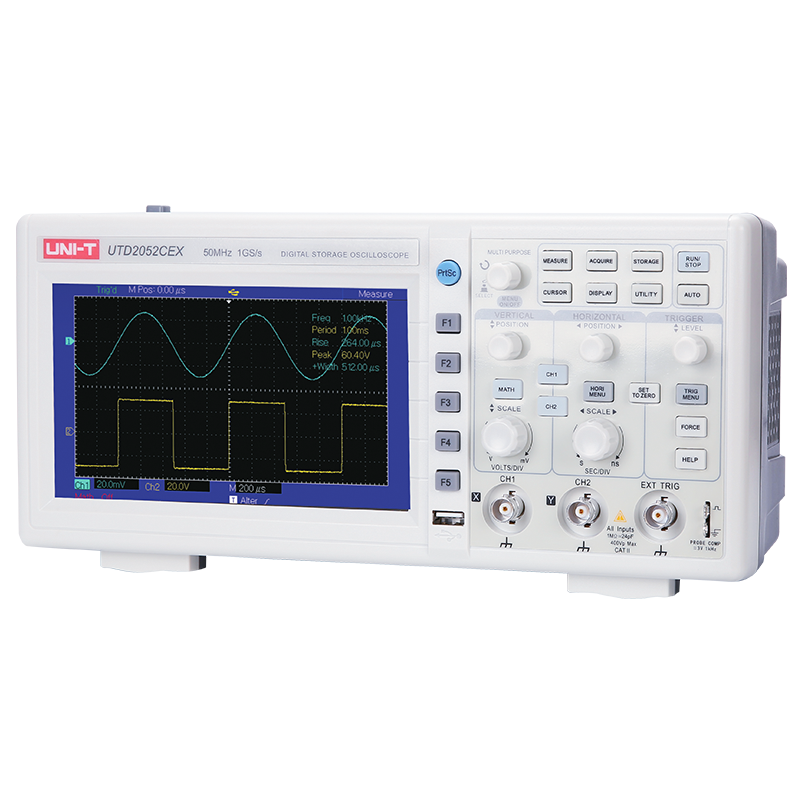

UTD2000CEX 系列
UTD2000CEX是一系列经济型台式数字存储示波器，满足基础测量的关键需求，简洁清晰的前面板设计，更方便于用户操作。UTD2000CEX数字存储示波器还具有更快完成测量任务所需要的高性能指标和强大功能。通过高速的实时采样和等效采样，可在UTD2000数字存储示波器上观察更快的信号。强大的触发和分析能力使其易于捕获和分析波形。清晰的液晶显示和数学运算功能，便于用户更快更清晰地观察和分析信号问题。
2
模拟通道数
50MHz/100MHz
模拟带宽
1GSa/s（每通道）
最高实时采样率
25kpts
最大存储深度
≥ 2,000wfms/s
最高波形捕获率
-
数字通道
-
信号源
概述
型号
配件
选件
手册
固件/软件
示例程序
视频
问答
更宽的显示范围
更宽的显示范围8div×16div
更宽的显示范围
多种波形参数自动测量
最大值、最小值、顶端值、底端值、中间值、峰峰值、幅值、平均值、周期平均值、均方根值、周期均方根、 面积、周期面积、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、 上升延迟、下降延迟、相位、FRFR、FRFF、FFFR、FFFF、FRLF、FRLR、FFLR、FFLF共34种测量参数
多种波形参数自动测量
光标测量
简单易用的时间电压测量光标
光标测量
波形相位测量
李沙育波形相位测量，可观察相位图
波形相位测量
丰富的MATH功能
数学运算，FFT，数字滤波
丰富的MATH功能
AUTO功能
全新AUTO策略，轻松应对复杂测试场景
AUTO功能
多种频率方波可选
输出标准方波10Hz、100Hz、1kHz、10kz可选
多种频率方波可选
多种触发功能
触发类型：边沿、脉宽、斜率、视频、交替，适用于复杂测试环境
多种触发功能
UTD2102CEX
模拟通道数：
2
模拟带宽：
100MHz
最高实时采样率：
1GSa/s
最大存储深度：
25kpts
最高波形捕获率：
≥2,000wfms/s
数字通道：
-
信号源：
-
价格(未税)：价格咨询
加入对比
UTD2052CEX
模拟通道数：
2
模拟带宽：
50MHz
最高实时采样率：
1GSa/s
最大存储深度：
25kpts
最高波形捕获率：
≥2,000wfms/s
数字通道：
-
信号源：
-
价格(未税)：价格咨询
加入对比
开始对比
无源探头
UT-P04
UT-P04
100MHz 600Vpk
高压差分探头
电流探头
激活选件
测试选件
有源探头
其他探头
UT-D15
UT-D15
USB双头通讯电缆
电源线
电源线
国标三脚扁插+品字尾
有源探头
无源探头
UT-P07A
UT-P07A
500MHz 600Vpk
UT-P07
UT-P07
500MHz 600Vpk
UT-P21
UT-P21
40MHz 10kV
UT-P20
UT-P20
250MHz 1500vrms
UT-V23
UT-V23
100MHz 2000Vpp
UT-P06
UT-P06
300MHz 600Vpk
UT-P05
UT-P05
200MHz 600Vpk
高压差分探头
UT-P35
UT-P35
50MHz 600Vrms
UT-P36
UT-P36
100MHz 1400Vrms
UT-P33
UT-P33
50MHz/70MHz 14kV
UT-P32
UT-P32
50MHz 3kV
UT-P31
UT-P31
100MHz 1.5kV
UT-P30
UT-P30
100MHz 800V
电流探头
UT-P44
UT-P44
50MHz 40A DC/AC
UT-P43
UT-P43
25MHz 20A DC/AC
UT-P42
UT-P42
150kHz 0.4A~200A
UT-P41
UT-P41
100kHz 0.05A~100A
UT-P40
UT-P40
100kHz 0.4A~60A
激活选件
测试选件
其他探头
通用手册
名称
版本号
更新日期
下载
使用手册
名称
版本号
更新日期
下载
UTD2000CEX系列使用手册
V2.0
2023.03.25
download
编程手册
名称
版本号
更新日期
下载
UTD2000CEX系列编程手册
V1.0
2023.03.25
download
数据手册
名称
版本号
更新日期
下载
UTD2000CEX系列数据手册
V2.0
2023.03.25
download
上位机软件
名称
版本号
更新日期
下载
其他资料
名称
版本号
更新日期
下载
软件
仪器管家
版本号: V2.4
2024.4.25
UTD2000CEX 系列软件
版本号: V2.0
2021.03.01
固件
示例程序
问答
为何电流探头测得数值与实际电流偏差较大？
示波器测量误差比较大？
示波器测量同类型信号不同频率时（例:100kHz和10MHz）,测量出幅度不一致？
示波器如何测量电流？
示波器信号已触发时，显示波形会闪烁，滚动，抖动？
示波器如何测量纹波？
示波器自动，正常，单次。三种触发模式的区别？
示波器如何波形存储以及波形录制？
示波器显示不正常(如:基线不居中/无法测量直流信号)?
示波器测量与万用表测量的值不一样？
示波器如何测量市电220V？
