方案概述
本方案旨在精准评估 IGBT（绝缘栅双极型晶体管）与 SiC（碳化硅）MOSFET 功率器件的动态电气特性，为器件研发验证、选型适配、系统优化及可靠性评估提供科学数据支撑。
测试核心聚焦器件开关过程中的瞬态响应，重点测量开关时间、开关损耗、电压 / 电流变化率（dv/dt、di/dt）及反向恢复特性等关键参数，全面覆盖新能源汽车、光伏逆变器、工业变频器、储能系统等核心应用场景的工况需求。
方案严格遵循国际及行业标准，针对 SiC 器件高频、高压、低损耗的特性差异，重点解决测试过程中的信号完整性、寄生参数干扰及宽温域适配问题，采用 “激励 - 负载 - 测量 - 分析” 一体化测试架构，确保测试结果的准确性、重复性与可比性。
测试目标
✅ 精准测量 IGBT/SiC 器件的核心开关参数，包括开通延迟时间、上升时间、开通时间、关断延迟时间、下降时间、关断时间等；
✅ 定量分析器件开关损耗，包括开通能量损耗、关断能量损耗及总开关损耗，明确损耗随电压、电流、温度的变化规律；
✅ 评估器件瞬态特性，测量开通 / 关断过程中的 dv/dt、di/dt，验证其对系统电磁兼容性（EMC）的影响；
✅ 测试 SiC 器件反向恢复特性，获取反向恢复电流、反向恢复时间、反向恢复电荷及反向恢复能量等参数；
✅ 分析栅极驱动参数（驱动电压、驱动电阻）对器件动态特性的影响，为驱动电路优化提供依据；
✅ 验证器件在不同环境温度（-55℃ ~175℃）、母线电压、负载电流下的动态性能稳定性，评估极端工况适配性。
依据标准
本方案严格遵循以下国际、国家及行业标准，确保测试流程与结果的权威性和通用性：
01. 国际标准：IEC 60747-9:2007《半导体器件 第 9 部分：绝缘栅双极晶体管（IGBT）》。
02. 国家标准：GB/T 29332-2012《半导体器件 分立器件 第 9 部分：绝缘栅双极晶体管（IGBT）》。
03. 行业标准：T/CPSS 1004-2025《车规级功率半导体模块动态特性测试规范》。
04. 参考规范：AEC-Q101（车规级分立半导体器件可靠性要求）、ECPE AQG-324（功率模块开关能量与热阻测试指南）。
测试平台搭建
1.总体架构
测试平台采用双脉冲测试（Double Pulse Test, DPT）架构，核心由高压供电单元、栅极驱动单元、负载单元、测量单元、温控单元及数据分析单元组成，可实现单脉冲、双脉冲及多脉冲测试模式切换，精准模拟器件实际开关工况。

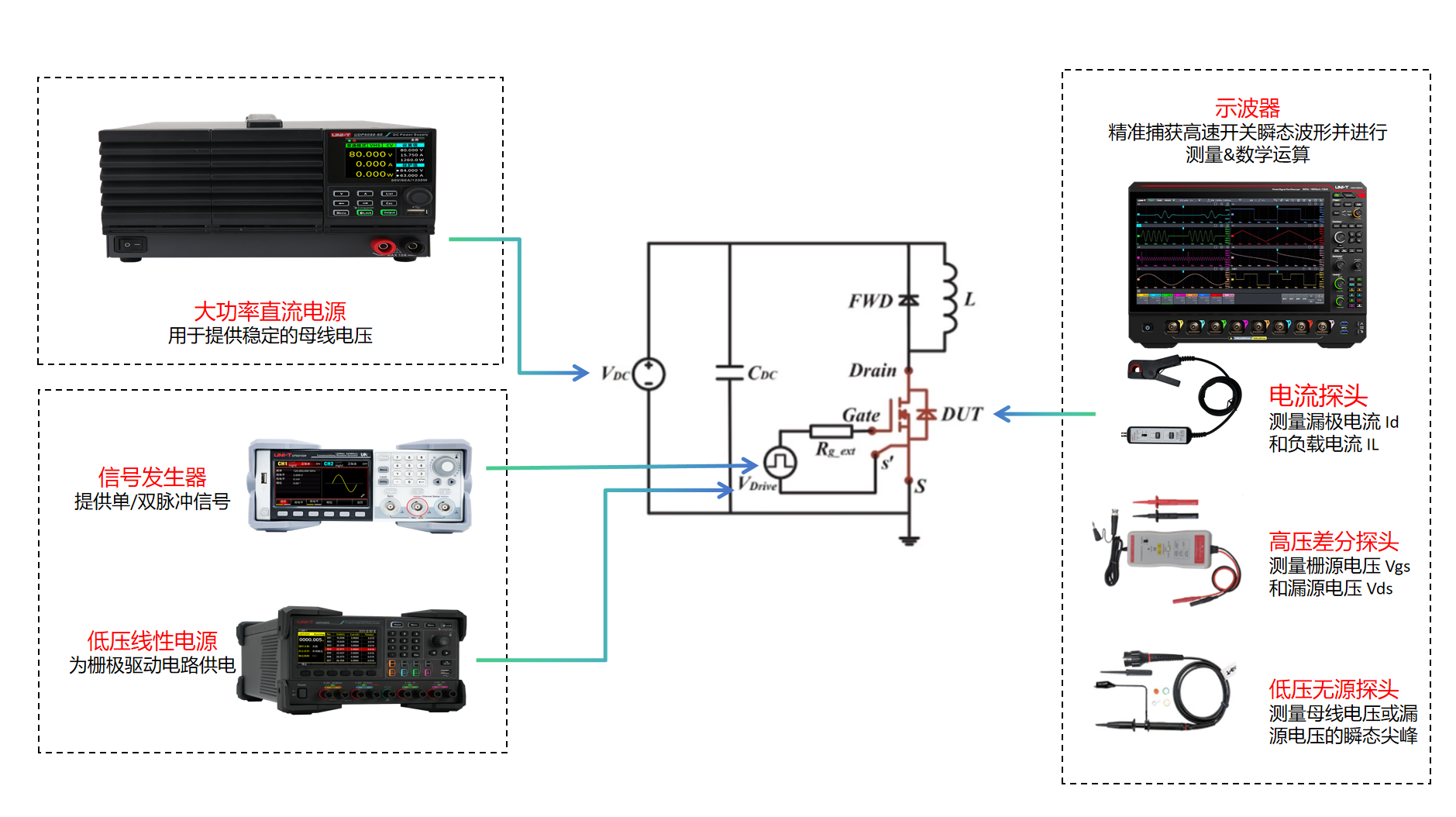

平台架构示意图
测试流程如下：

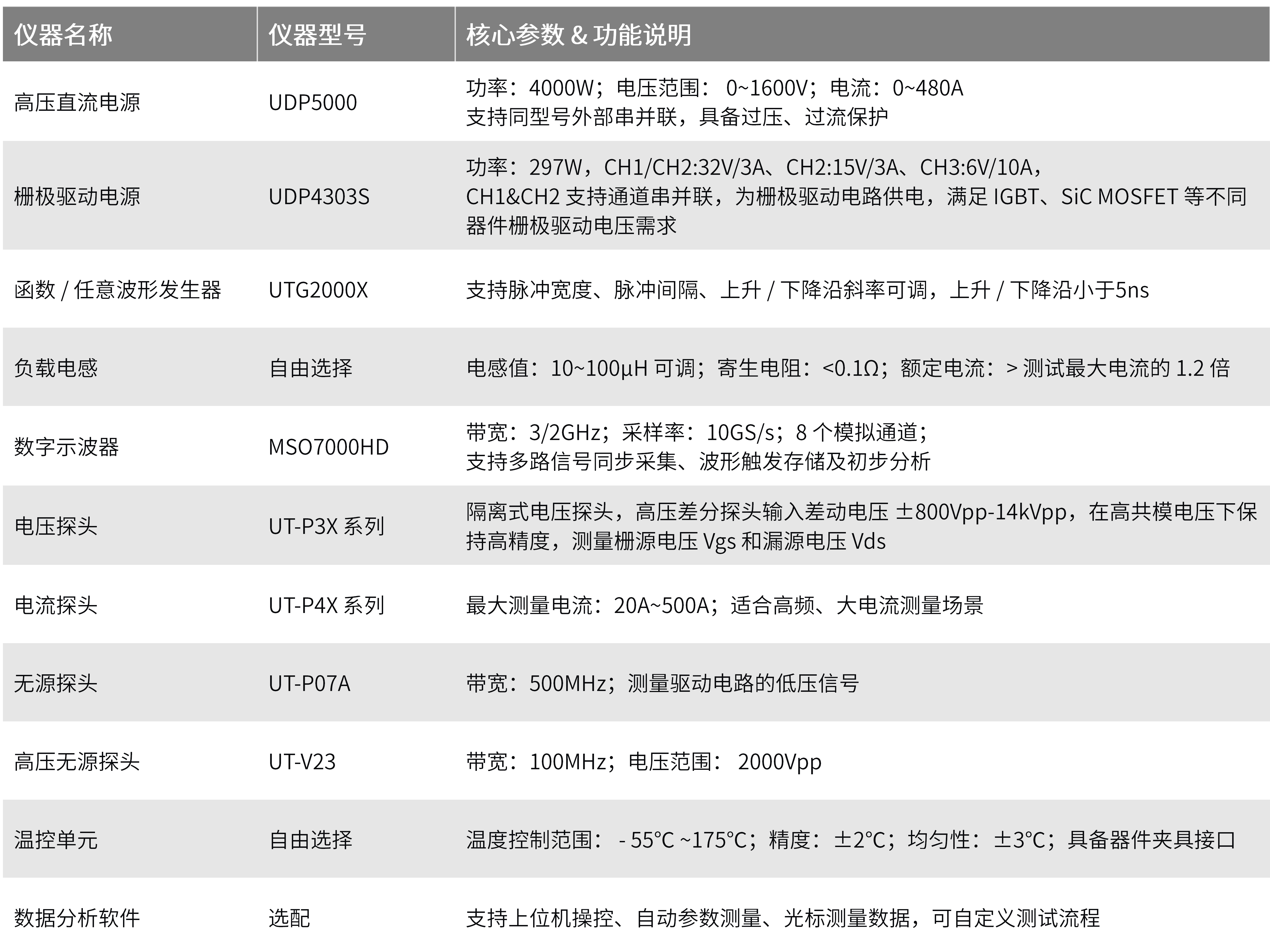

2.核心设备选型
核心测试项目与流程
1.双脉冲开关特性测试（核心项目）
测试目的：测量器件开通 / 关断过程中的时间参数与能量损耗，评估开关性能。
2. 测试条件设置
✅ 母线电压（V）：设定为器件额定电压的 50%、75%、100%（如 1200V 器件设定为 600V、900V、1200V）；
✅ 负载电流（I）：设定为器件额定电流的 25%、50%、75%、100%；
✅ 栅极驱动参数：驱动电压 V/V 按器件手册推荐值设定，驱动电阻 R/R 选用典型值（如 2Ω、5Ω、10Ω）；
✅ 环境温度（T）：常温（25℃）、低温（-40℃ /-55℃）、高温（125℃ /175℃）。
3.测试流程
✅ 设备初始化：开启所有测试设备，预热 30 分钟，确保设备工作稳定；
✅ 参数设置：通过软件设定母线电压、负载电流、驱动参数及温度，等待温度稳定（温差≤ 2℃）；
✅ 波形采集：启动双脉冲发生器，输出触发信号，示波器同步采集 V、V、I 波形，每个测试条件下采集 5~10 组有效波形；
✅ 参数计算：通过数据分析软件，根据标准定义的阈值（如 V 为 10%~90% 额定值，I 为 10%~90% 测试电流）计算开关时间参数；通过积分 V×I 的瞬态曲线，得到开关能量损耗；
✅ 条件切换：依次改变母线电压、负载电流、驱动电阻或温度，重复步骤 3~4，完成全工况测试；
✅ 数据记录：记录各测试条件下的开关参数、损耗数据及对应的波形文件。
4.dv/dt 与 di/dt 测试
测试目的：测量器件开关过程中电压、电流的变化率，评估其对系统 EMC 的影响。
5.测试条件
同双脉冲开关特性测试条件，重点关注不同驱动电阻、母线电压下的 dv/dt、di/dt 变化。
6.测试流程
✅ 在双脉冲测试基础上，确保示波器与探头的带宽满足 dv/dt、di/dt 测量需求（带宽≥ 5 倍信号最高频率）；
✅ 采集开关过程中的 V、I 瞬态波形，确保波形无失真；
✅通过示波器或分析软件计算 dv/dt（V 上升 / 下降沿的斜率，取 10%~90% 区间）、di/dt（I 上升 / 下降沿的斜率，取 10%~90% 区间）；
✅ 记录不同测试条件下的 dv/dt、di/dt 数据，分析驱动参数、母线电压对其的影响规律。
数据处理与分析
01.参数趋势分析：绘制开关时间、开关损耗、dv/dt、di/dt 随母线电压、负载电流、温度、驱动电阻的变化曲线，明确影响规律；
02.器件对比分析：对比不同型号 IGBT/SiC 器件的动态特性，评估性能差异，为选型提供依据；
03.损耗拆分分析：将总开关损耗拆分为开通损耗、关断损耗，分析不同工况下损耗的占比，为系统效率优化提供方向；
04.极限工况评估：分析器件在额定电压、额定电流、极端温度下的动态性能，验证是否满足应用场景的安全裕量要求。
方案总结
本方案通过标准化的测试平台搭建、科学的测试流程设计及精准的数据分析方法，可全面覆盖 IGBT/SiC 功率器件动态特性的测试需求，尤其针对 SiC 器件的高频、高压特性进行了针对性优化。方案具备良好的通用性与实操性，可根据不同应用场景的具体需求调整测试条件，为功率器件的研发、选型与系统优化提供可靠的数据支撑，助力提升电力电子系统的效率、可靠性与安全性。
