概述

EIS是一项基于安全扰动原理的电化学检测技术，通过测量电池在一定频率范围内的阻抗响应，来确定其运行状态（SOH）和充电状态（SOC）。系统采用超低功耗模拟前端（AFE）来激励电池并采集响应信号。随着电池老化，其容量下降，阻抗呈线性上升，因此通过EIS监测阻抗变化，可有效评估SOH并判断是否需要更换电池，从而降低停机维护成本。由于电池阻抗很小（毫欧级），且需采用电流而非电压激励，系统专门配备了电流注入电路和校准功能，以确保测量精度。

电池 EIS 理论

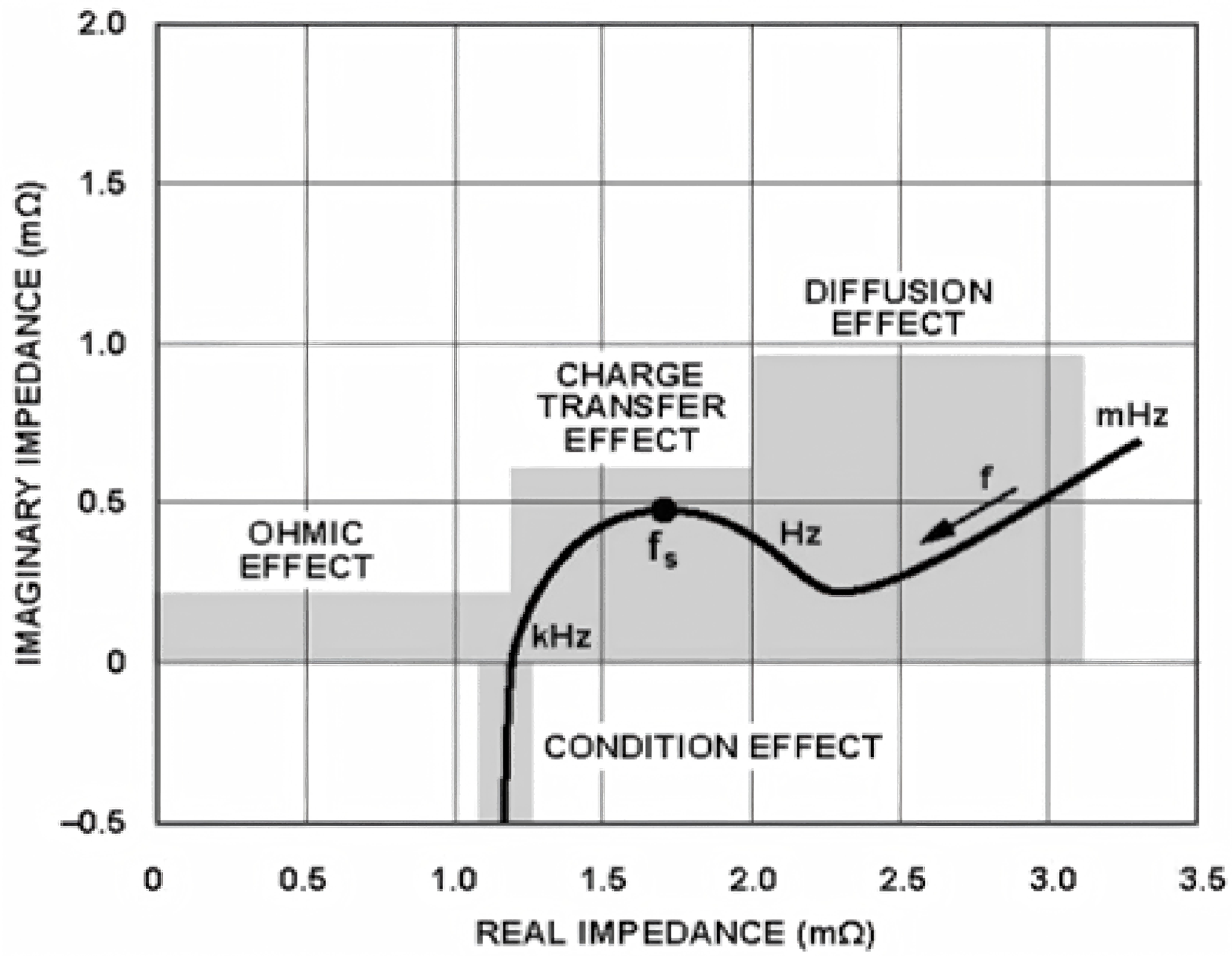

电池是非线性系统，因此，检测电池 I-V 曲线的一个小样本，使系统呈现伪线性行为。在伪线性系统中，正弦输入产生的正弦输出频率完全相同，但相位和振幅发生了偏移。在 EIS 中，向电池应用交流激励信号以获得数据。EIS中的信息常用奈奎斯特图表示，但也可以使用波特图显示。在奈奎斯特图中，使用阻抗的负虚分量（y 轴）与阻抗的实分量（x 轴）作图。

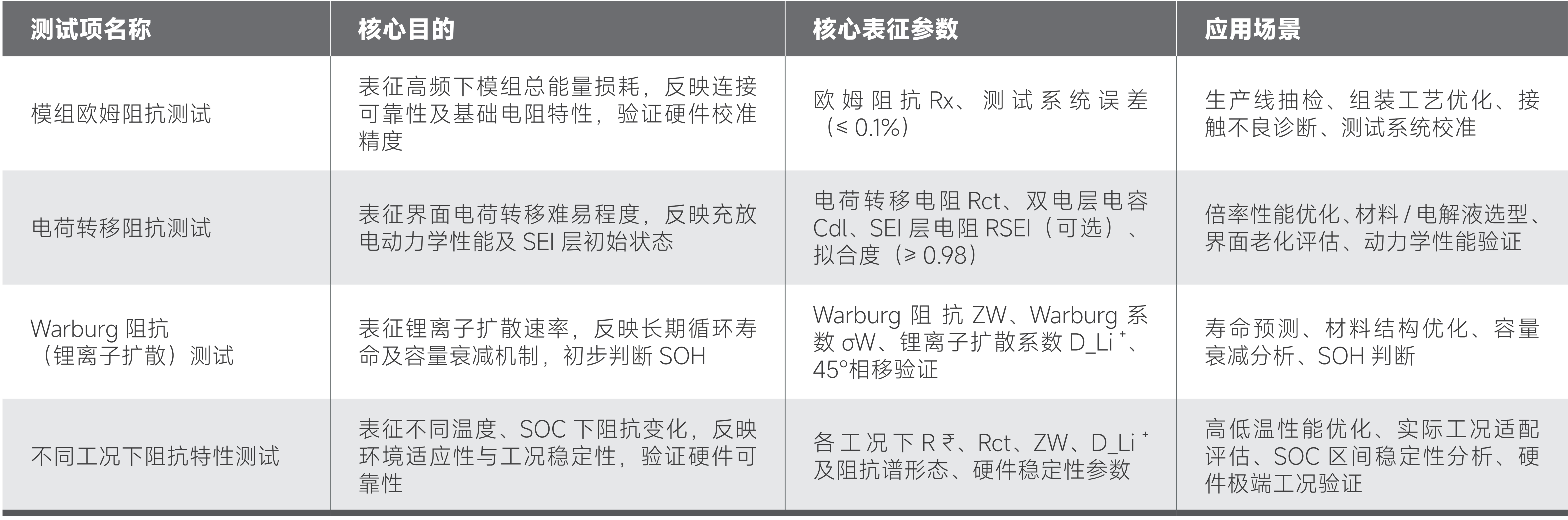

电池模组 EIS 阻抗测试项
