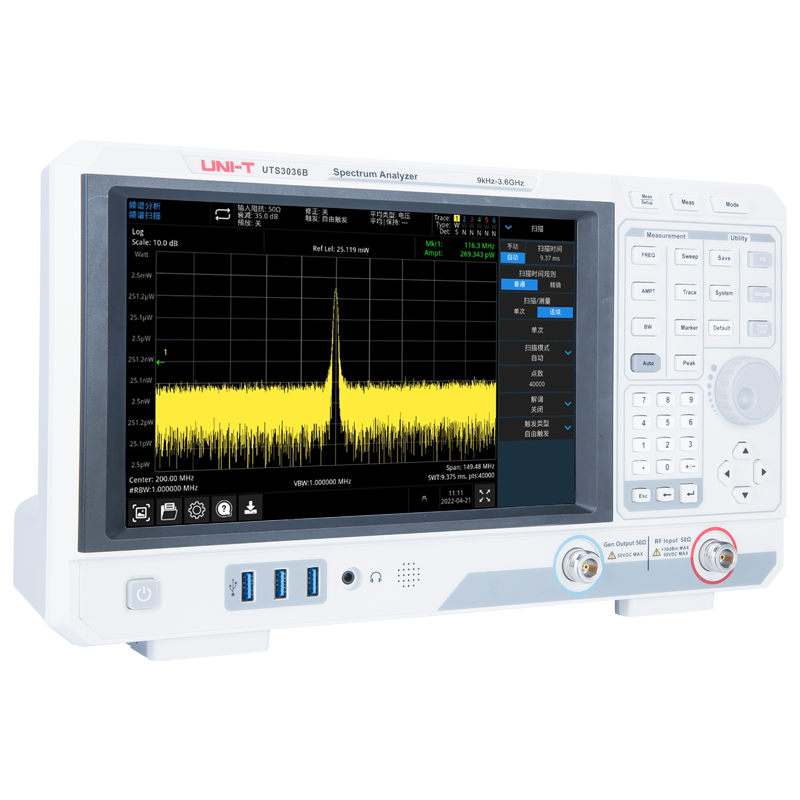

UTS3000B 系列

UTS3000B频谱分析仪是一款便携式、功能多样的频谱分析仪，提供9kHz~8.4GHz的频率测量范围分辨率带宽低至1Hz，拥有10.1英寸多点触控显示屏采用成熟的数字中频技术，频率扫描点数高达40001 ，提供更高的分辨率。拥有频谱分析、EMI、高级测量等多种工作模式可应用于电子制造业的功能/终端/质检测试，也适用于无线通信测量，射频微波课程，电磁兼容预扫，半导体测量等众多应用场景中。

9kHz~8.4GHz

频率范围

1Hz

频率分辨率

信号分析带宽

1Hz~3MHz

分辨率带宽

< -98dBc/Hz

相位噪声

< -161dBm

显示平均噪声电平

VNA

opt.

带跟踪源

概述

型号

配件

选件

手册

固件/软件

示例程序

视频

扫描点数高达40001

更多的扫描点可以提供更高的分辨率，捕捉更多不易发现的信号

高扫描点数显现更佳测量效果

精准捕捉扫频信号，完整呈现扫频过程

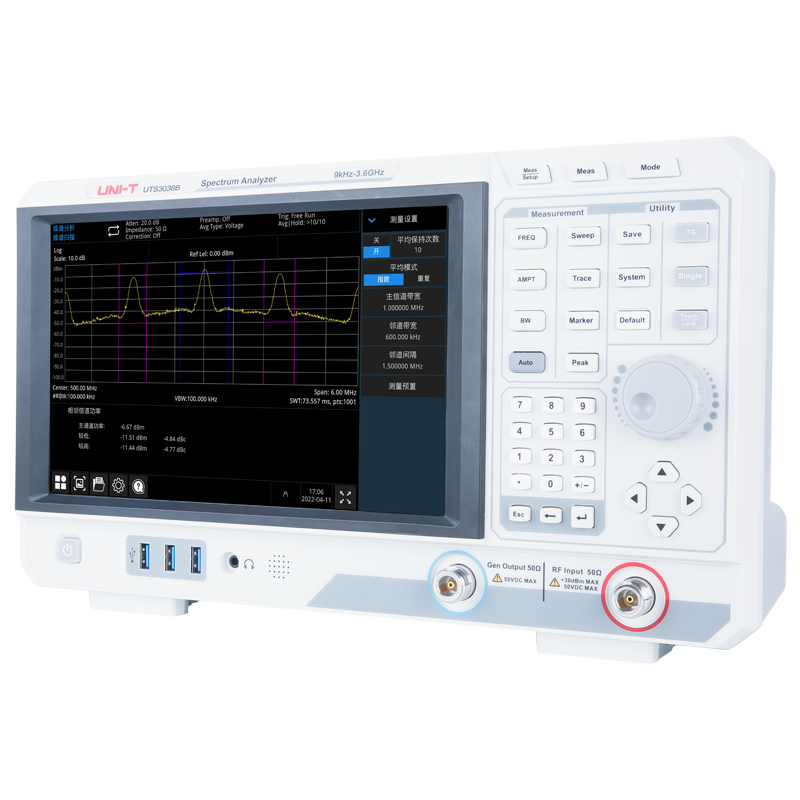

8种高级测量

-通道功率

-时域功率

-占用带宽

-三阶交调

-相邻信道功率

-频谱监测

-载噪比

-谐波

6条多彩迹线

通过多色迹线编码技术，在调整分辨率带宽（RBW）或检波模式时

实现频谱动态演变的直观辨识与对比分析，进而构建多维度信号特征的协同观测体系

优异的相噪

-98 dBc/Hz@1 GHz，10 kHz offset，轻松测量更高速、抖动更低的时钟源信号

多种检波方式

集成正峰、负峰、采样、标准、平均、准峰等多类型检波模式，构建分阶式信号解析架构

通过动态适配机制实现特征信号的精准捕获与多维分析，为不同特性信号的差异化诊断提供系统性解决方案。

选择性＜4.8⁚1

更好区分邻近频率

瀑布图

可以直观的查看指定频域内各频点的功率分量

激活选件分析

-高级测量选件（AMK）

-跟踪源选件（TG）

-模拟解调分析选件（AMA）

-数字解调分析选件（VSA）

-EMI测量选件（EMI）

专业、深入、全面

EMI测试应用

内建CISPR带宽和检测器

自动扫描多个段

限制线和自动峰值/限制搜索

使用不同检测器的最多3条迹线

记录频率显示

使用三个检测器在标记或感兴趣的信号上进行实时测量

帮助菜单内含SCPI

方便用户进行二次开发控制

型号

频率范围

频率分辨率

信号分析带宽

分辨率带宽

相位噪声

显示平均噪声电平

VNA

带跟踪源

价格(未税)

对比

UTS3084T

9kHz~8.4GHz

1Hz

1Hz~3MHz

< -98dBc/Hz

< -161dBm

√

¥62,800

加入对比

UTS3084B

9kHz~8.4GHz

1Hz

1Hz~3MHz

< -98dBc/Hz

< -161dBm

¥52,800

加入对比

UTS3036B

9kHz~3.6GHz

1Hz

1Hz~3MHz

< -98dBc/Hz

< -161dBm

opt.

¥29,800

加入对比

UTS3021B

9kHz~2.1GHz

1Hz

1Hz~3MHz

< -98dBc/Hz

< -161dBm

opt.

¥16,800

加入对比

UTS3084T

频率范围：

9kHz~8.4GHz

频率分辨率：

1Hz

信号分析带宽：

分辨率带宽：

1Hz~3MHz

相位噪声：

< -98dBc/Hz

显示平均噪声电平：

< -161dBm

VNA：

带跟踪源：

√

价格(未税)：

¥62,800

加入对比

UTS3084B

频率范围：

9kHz~8.4GHz

频率分辨率：

1Hz

信号分析带宽：

分辨率带宽：

1Hz~3MHz

相位噪声：

< -98dBc/Hz

显示平均噪声电平：

< -161dBm

VNA：

带跟踪源：

价格(未税)：

¥52,800

加入对比

UTS3036B

频率范围：

9kHz~3.6GHz

频率分辨率：

1Hz

信号分析带宽：

分辨率带宽：

1Hz~3MHz

相位噪声：

< -98dBc/Hz

显示平均噪声电平：

< -161dBm

VNA：

带跟踪源：

opt.

价格(未税)：

¥29,800

加入对比

UTS3021B

频率范围：

9kHz~2.1GHz

频率分辨率：

1Hz

信号分析带宽：

分辨率带宽：

1Hz~3MHz

相位噪声：

< -98dBc/Hz

显示平均噪声电平：

< -161dBm

VNA：

带跟踪源：

opt.

价格(未税)：

¥16,800

加入对比

开始对比

无源探头

高压差分探头

电流探头

激活选件

测试选件

有源探头

其他探头

电源线

国标三脚扁插+品字尾

UT-D14

USB双头打印线

出厂前选配

操作系统

无源探头

高压差分探头

电流探头

激活选件

UTS3000B-AMA

模拟解调分析选件

¥2,539

UTS3000B-AMK

高级测量选件

¥2,999

UTS3000B-EMI

EMI测量选件

¥3,959

UTS3000B-TG

UTS3021B、UTS3036B 跟踪源选件

¥2,399

测试选件

UTS-BAG

仪器便携包（适配10.1寸屏仪器或以下）

¥498

UTS-RMK

UTS3000B、UTS1000B系列标准机架安装套件

¥780

UT-CK01

配件包

¥1,999

UTS-EMI01

近场探头包

¥2,999

UT-RB60反射电桥（6GHz）

UT-RB60反射电桥通过优利德UTS系列带跟踪源功能的型号结合反射测量功能，可对被测设备进行回波损耗、反射系数和电压驻波比等S11参数测量。

¥2,080

有源探头

其他探头

使用手册

名称

版本号

更新日期

下载

UTS3000B系列频谱分析仪用户手册

V1.3

2025.06

UTS3000B系列频谱分析仪快速指南

V4.0

2023.12

编程手册

名称

版本号

更新日期

下载

频谱分析仪编程手册

V1.1

2024.08

数据手册

名称

版本号

更新日期

下载

UTS3000B系列频谱分析仪数据手册

V1.3

2025.06

上位机软件

名称

版本号

更新日期

下载

通用手册

名称

版本号

更新日期

下载

频谱分析仪EMI使用手册

V1.0

2023.12.18

频谱分析仪模拟解调使用手册

V1.0

2023.12.21

其他资料

名称

版本号

更新日期

下载

UTS3000B系列频谱分析仪折页

V1.0

2023.09.12

UTS3000B系列频谱分析仪维修手册

REV 0

2023.05

UTS3000B系列频谱分析仪单页

V2.0

2024.11.22

软件

仪器管家

版本号: V2.7

2025-04-28

固件

UTS3036B(RF1.04)固件升级包

版本号: V1.04.0040

2025.03.28

固件说明

UTS3036B（RF2.0）固件升级包

版本号: V1.04.0040

2025.03.28

固件说明

UTS3084B/UTS3084T 固件升级包

版本号: V1.04.0040

2025.05.10

固件说明

示例程序

UNI-T SDK

版本号: V2.3

2025.05.22

问答

型号	UTS3000B系列	Keysight N9322C	R&S FSC
频率范围	9KHz~8.4GHz	9KHz~7GHz	9KHz~6GHz
信号分析带宽	最大40MHz	1MHz	-
分辨率带宽	1Hz~3MHz	1Hz~3MHz	1Hz~3MHz
相位噪声	< -98dBc/Hz	< -90dBc/Hz	< -105dBc/Hz
显示平均噪声电平	< -161dBm	< -158dBm	< -163dBm
扫描点数	40001	461	631
选择性	4.8∶1	5∶1	5∶1
