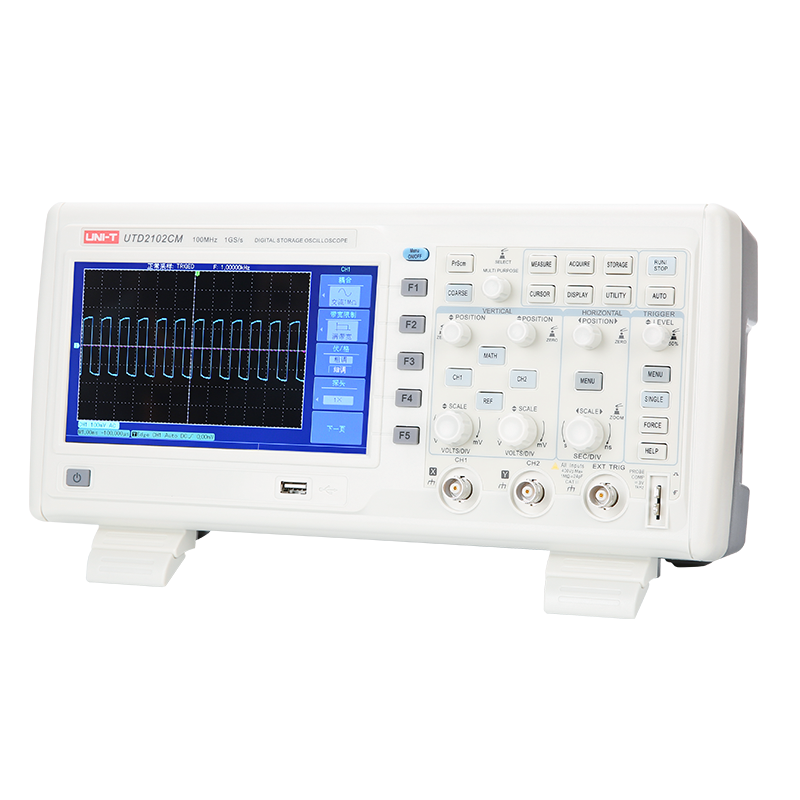

UTD2000CM 系列
UTD2000CM系列是一款传统工业型台式数字存储示波器，7英寸宽屏显示，存储深度高达32Mpts/16Mpts，波形捕获率高达150,000wfms/s，丰富的触发类型，稳定可靠的性能，完全可以满足工业基础测试测量的主要需求。
2
模拟通道数
60MHz/100MHz/200MHz
模拟带宽
1GS/s
最高实时采样率
32Mpts/16Mpts
最大存储深度
150,000wfms/s
最高波形捕获率
-
数字通道
-
信号源
概述
型号
配件
选件
手册
固件/软件
示例程序
视频
问答
深存储模式
可切换存储深度模式，观察更细节波形
深存储模式
多种触发模式
边沿、脉宽、视频、斜率、交替、欠幅
多种触发模式
多种参数测量
峰值、幅值、最大值、最小值、顶端值、底端值、中间值、平均值、均方根值、周期平均值、周期均方根、 过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、上升时间、下降延迟
多种参数测量
更低的底噪
正常采样下更低的底噪
更低的底噪
更多实用功能
​V/A单位转换，用户自定义探头变比
更多实用功能
更高的波形捕获率
高达150,000wfms/s波形捕获率，大大提高了捕获极 低概率事件的能力，可更直观的观察信号抖动和毛刺
更高的波形捕获率
UTD2202CM
模拟通道数：
2
模拟带宽：
200MHz
最高实时采样率：
1GSa/s
最大存储深度：
16Mpts
最高波形捕获率：
150,000wfms/s
数字通道：
-
信号源：
-
价格(未税)：价格咨询
加入对比
UTD2102CM
模拟通道数：
2
模拟带宽：
100MHz
最高实时采样率：
1GSa/s
最大存储深度：
32Mpts
最高波形捕获率：
150,000wfms/s
数字通道：
-
信号源：
-
价格(未税)：价格咨询
加入对比
UTD2062CM
模拟通道数：
2
模拟带宽：
60MHz
最高实时采样率：
1GSa/s
最大存储深度：
32Mpts
最高波形捕获率：
150,000wfms/s
数字通道：
-
信号源：
-
价格(未税)：价格咨询
加入对比
开始对比
无源探头
UT-P04
UT-P04
100MHz 600Vpk
高压差分探头
电流探头
激活选件
测试选件
有源探头
其他探头
电源线
电源线
国标三脚扁插+品字尾
UT-D14
UT-D14
USB双头打印线
电源线
电源线
国标三脚扁插+品字尾
有源探头
无源探头
UT-P07A
UT-P07A
500MHz 600Vpk
UT-P07
UT-P07
500MHz 600Vpk
UT-P21
UT-P21
40MHz 10kV
UT-P20
UT-P20
250MHz 1500vrms
UT-V23
UT-V23
100MHz 2000Vpp
UT-P06
UT-P06
300MHz 600Vpk
UT-P05
UT-P05
200MHz 600Vpk
高压差分探头
UT-P35
UT-P35
50MHz 600Vrms
UT-P36
UT-P36
100MHz 1400Vrms
UT-P33
UT-P33
50MHz/70MHz 14kV
UT-P32
UT-P32
50MHz 3kV
UT-P31
UT-P31
100MHz 1.5kV
UT-P30
UT-P30
100MHz 800V
电流探头
UT-P44
UT-P44
50MHz 40A DC/AC
UT-P43
UT-P43
25MHz 20A DC/AC
UT-P42
UT-P42
150kHz 0.4A~200A
UT-P41
UT-P41
100kHz 0.05A~100A
UT-P40
UT-P40
100kHz 0.4A~60A
激活选件
测试选件
其他探头
通用手册
名称
版本号
更新日期
下载
使用手册
名称
版本号
更新日期
下载
UTD2000CM系列使用手册
V2.0
2021.04.09
download
编程手册
名称
版本号
更新日期
下载
UTD2000CM系列编程手册
V2.0
2021.04.09
download
数据手册
名称
版本号
更新日期
下载
UTD2000CM系列技术指标
V2.0
2021.08.17
download
UTD2000CM系列数据手册
V2.0
2021.04.09
download
上位机软件
名称
版本号
更新日期
下载
其他资料
名称
版本号
更新日期
下载
软件
UTD2000CM系列软件
版本号: V2.0
2021.04.10
固件
示例程序
问答
为何电流探头测得数值与实际电流偏差较大？
示波器测量误差比较大？
示波器测量同类型信号不同频率时（例:100kHz和10MHz）,测量出幅度不一致？
示波器如何测量电流？
示波器信号已触发时，显示波形会闪烁，滚动，抖动？
示波器如何测量纹波？
示波器自动，正常，单次。三种触发模式的区别？
示波器如何波形存储以及波形录制？
示波器显示不正常(如:基线不居中/无法测量直流信号)?
示波器测量与万用表测量的值不一样？
示波器如何测量市电220V？
