UPO6000Z 系列
UPO6000Z系列采用并行数字信号处理技术，提高了数据处理速度及波形捕获速率，独创的Ultra Phosphor 2.0技术将被测信号频率以类似模拟示波器的多层次余辉呈现，相较于传统数字存储示波器，数字荧光示波器的余辉效果能更好呈现出振幅、时间和信号强度的三维波形数据。
UPO6000Z系列配置200MHz/100MHz两个级别带宽，硬件非交织独立采样每通道1GS/s采样率，标配存储深度高达56Mpts(每通道)，快速采集模式下，波形捕获率高达500,000wfms/s，可以准确获取异常事件如视频、抖动、噪声和矮波信号等。
2
模拟通道数
200MHz/100MHz
模拟带宽
1GSa/s（每通道）
最高实时采样率
56Mpts
最大存储深度
500,000wfms/s
最高波形捕获率
-
数字通道
-
信号源
概述
型号
配件
选件
手册
固件/软件
示例程序
视频
问答
500,000 wfms/s波形捕获率
采用创新数字信号并行处理技术，大大提高了捕获极低概率事件的能力，帮助工程师更加精确观察信号抖动和毛刺
500,000 wfms/s波形捕获率
1M采样点增强FFT
可以设置频率范围、检波模式和频谱标记，显示瀑布图等类频谱的实用功能，便于对信号进行频域分析
1M采样点增强FFT

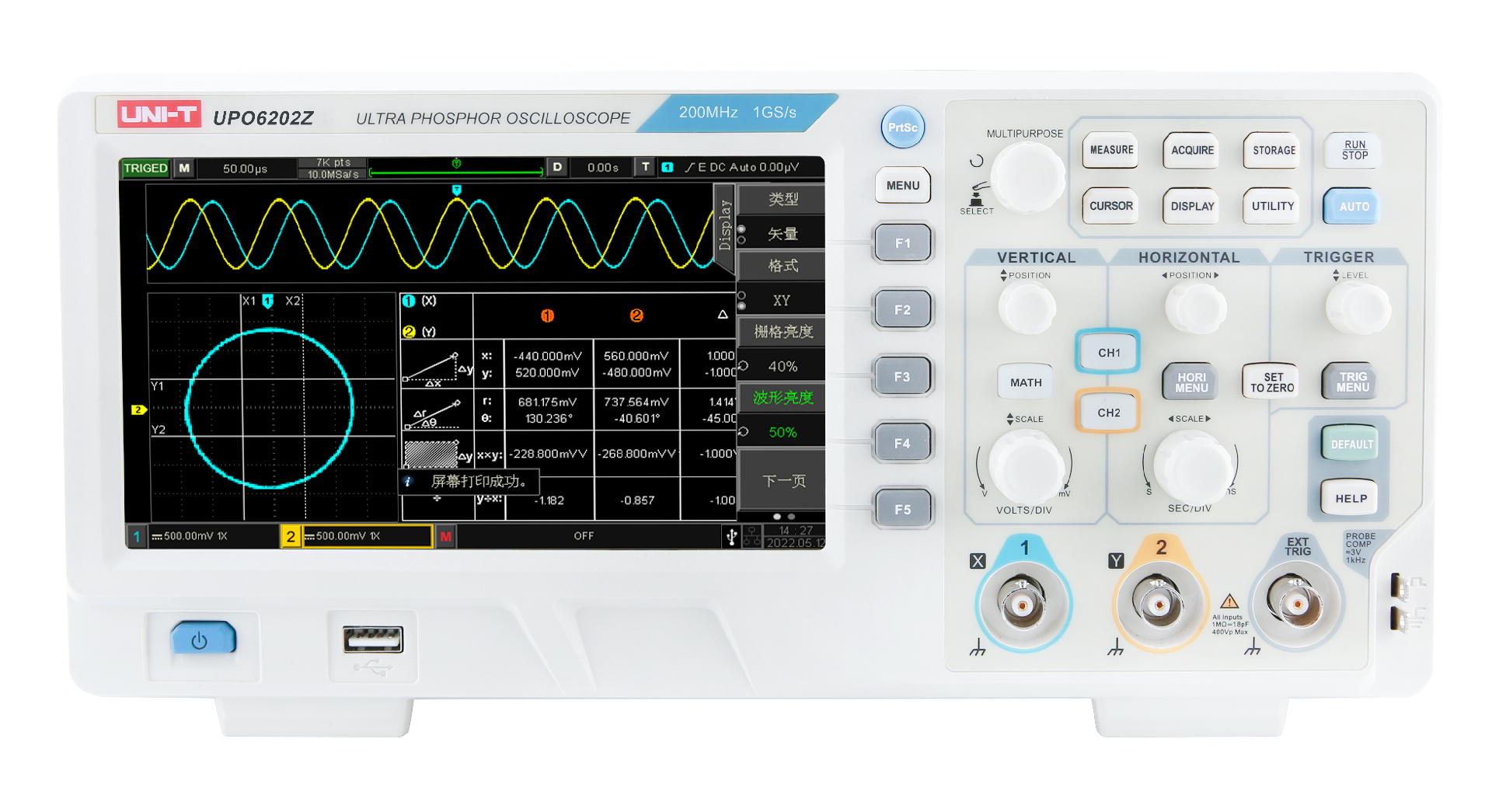

XY(李沙育波形相位测量)
李沙育波形相位测量，帮助学生深入观察波形频率与相位的关系
XY(李沙育波形相位测量)
串行总线触发和硬件解码（RS232/I²C/SPI/CAN/LIN）
创新硬件实时解码：深存储56Mpts下的解码速度，相比同行实现了由十几秒到毫秒级的提升，轻松解决了查看解码数据长时间等待的问题
串行总线触发和硬件解码（RS232/I²C/SPI/CAN/LIN）
Multi-Scopes 2.0 支持双通道独立触发荧光显示
Multi-Scopes 2.0可用于不同时钟源且不同频率的信号测试，也能使波形稳定地显示在屏幕上，便于客户分析波形参数
Multi-Scopes 2.0 支持双通道独立触发荧光显示
Web Control支持远程跨平台操作
内嵌 Web Server，通过浏览器即可对仪器进行远程控制、观察波形、获取测量结果，可满足高压、高温等特殊环境的应用需求。无需安装驱动软件和上位机软件，即可实现跨平台操控。支持 PC和手机两种风格的网页布局和触摸操作，使用起来更加简单方便。
Web Control支持远程跨平台操作
高达56Mpts深存储
标配每通道56M采样点，便于示波器在更宽的时基范围能保持高采样率，同时兼顾波形的整体和细节，大大提升了异常波形捕获率
高达56Mpts深存储
超级荧光显示技术
采用超级荧光显示技术便于获取更多的波形信息及细节观察
超级荧光显示技术

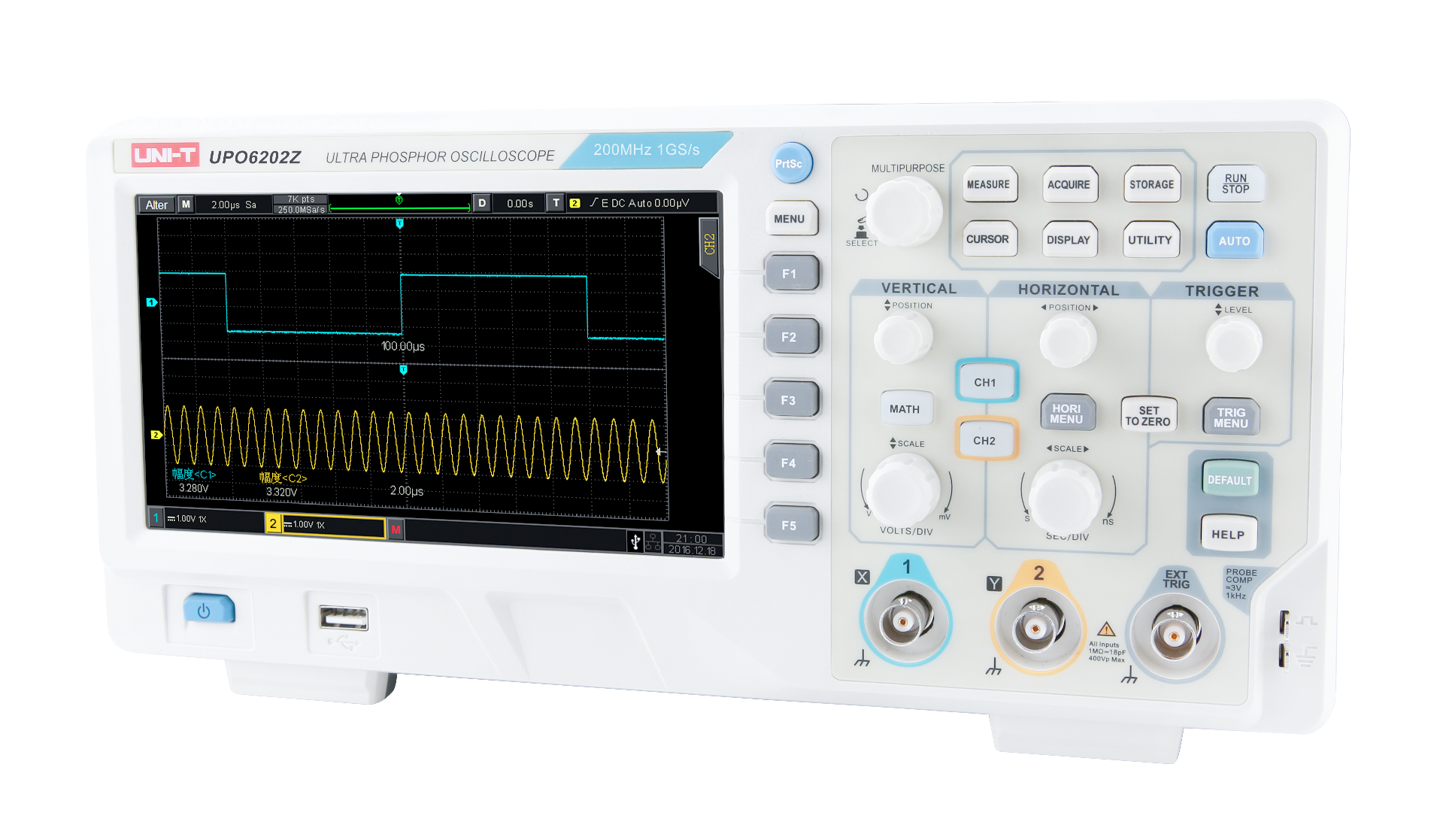

UPO6202Z
模拟通道数：
2
模拟带宽：
200MHz
最高实时采样率：
1GSa/s
最大存储深度：
56Mpts
最高波形捕获率：
500,000wfms/s
数字通道：
-
信号源：
-
价格(未税)：
¥3,799
加入对比
UPO6102Z
模拟通道数：
2
模拟带宽：
100MHz
最高实时采样率：
1GSa/s
最大存储深度：
56Mpts
最高波形捕获率：
500,000wfms/s
数字通道：
-
信号源：
-
价格(未税)：
¥2,899
加入对比
开始对比
无源探头
UT-P05
UT-P05
200MHz 600Vpk
UT-P04
UT-P04
100MHz 600Vpk
高压差分探头
电流探头
激活选件
测试选件
有源探头
其他探头
UT-D14
UT-D14
USB双头打印线
有源探头
无源探头
UT-P21
UT-P21
40MHz 10kV
UT-P20
UT-P20
250MHz 1500vrms
UT-V23
UT-V23
100MHz 2000Vpp
高压差分探头
UT-P35
UT-P35
50MHz 600Vrms
UT-P36
UT-P36
100MHz 1400Vrms
UT-P33
UT-P33
50MHz/70MHz 14kV
UT-P32
UT-P32
50MHz 3kV
UT-P31
UT-P31
100MHz 1.5kV
UT-P30
UT-P30
100MHz 800V
电流探头
UT-P44
UT-P44
50MHz 40A DC/AC
UT-P43
UT-P43
25MHz 20A DC/AC
UT-P42
UT-P42
150kHz 0.4A~200A
UT-P41
UT-P41
100kHz 0.05A~100A
UT-P40
UT-P40
100kHz 0.4A~60A
激活选件
测试选件
UT-L45
UT-L45
BNC-BNC测试线
UT-L02
UT-L02
BNC-红黑鳄鱼夹
其他探头
通用手册
名称
版本号
更新日期
下载
高带宽示波器选型指南
V1.0
2024.12.24
download
使用手册
名称
版本号
更新日期
下载
UPO6000Z系列快速指南
V1.0
2022.09.01
download
UPO6000Z系列使用手册
V1.0
2022.08.01
download
编程手册
名称
版本号
更新日期
下载
UPO6000Z系列编程手册
V1.0
2022.09.01
download
数据手册
名称
版本号
更新日期
下载
UPO6000Z系列数据手册
V1.0
2022.09.01
download
UPO6000Z系列技术指标
V1.0
2022.11.18
download
上位机软件
名称
版本号
更新日期
下载
其他资料
名称
版本号
更新日期
下载
UPO6000Z系列单页
-
-
download
软件
UPO6000Z系列软件
版本号: V2.0
2022.12.09
固件
UPO6202Z 固件包
版本号: V1.06.61
2024.08.08
UPO6102Z 固件包
版本号: V1.06.61
2024.08.08
示例程序
问答
发布说明
