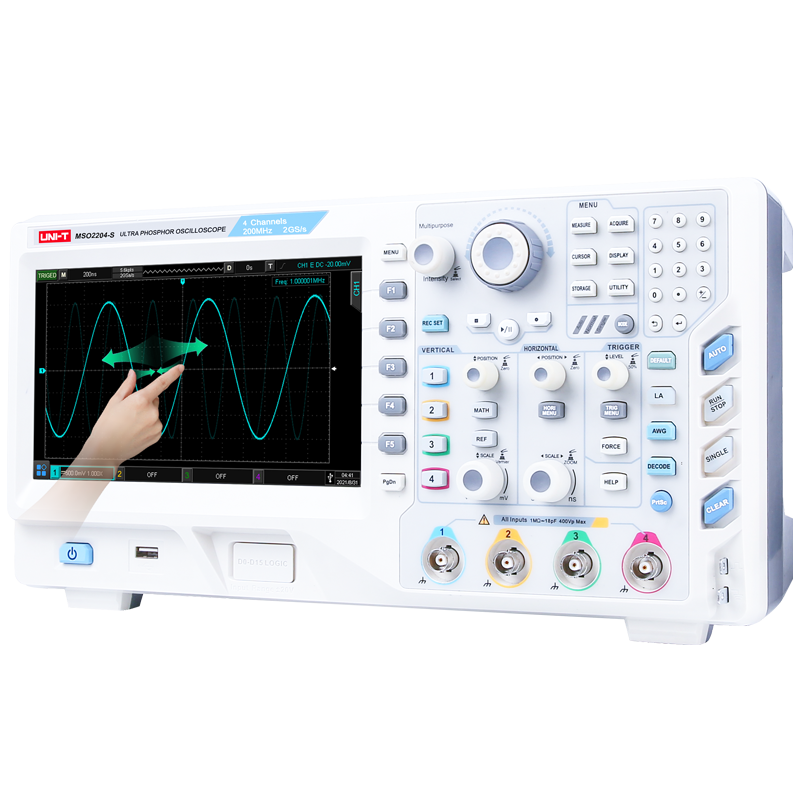

MSO/UPO2000 系列
MSO/UPO2000系列数字荧光示波器，全触摸屏控制，全新交互体验，让您用手真实流畅地感受，波形的荧光律动，瞬态变化。全新开发的系统平台，核“芯”展现强大的功能，包括Fast Acquire技术准确捕获异常事件、4M点增强型FFT功能，内置瀑布图等高级测量、区域触发细致捕获特征信号、硬件解码方式使速度大幅提升，独立时基分屏功能Multi-Scopes 等。
2/4
模拟通道数
200MHz/100MHz
模拟带宽
2GSa/s
最高实时采样率
56Mpts
最大存储深度
1,000,000wfms/s
最高波形捕获率
16
数字通道
50MHz
信号源
概述
型号
配件
选件
手册
固件/软件
示例程序
视频
问答
Web Control支持远程跨平台操作
内嵌 Web Server，通过浏览器即可对仪器进行远程控制、观察波形、获取测量结果，可满足高压、高温等特殊环境的应用需求。无需安装驱动软件和上位机软件，即可实现跨平台操控。支持 PC和手机两种风格的网页布局和触摸操作，使用起来更加简单方便。
Web Control支持远程跨平台操作
4M点增强FFT（瀑布图）
①200组历史频域结果 ②可显示频域趋势 ③支持每组回看 ④支持自动测量
4M点增强FFT（瀑布图）
4M点增强FFT（分屏）
4M点增强FFT（分屏）
低底噪
500μV/div 交流有效值＜50μV
低底噪
波特图
用于环路分析。是一种经常用于表征当今各种电子设计的频率响应（增益和相位与频率）的关键测量，包括无源滤波器、放大器电路和开关模式电源的负反馈网络。
波特图
波特图
AWG函数任意波形发生器
内置函数任意波形发生器，可输出正弦波、方波、斜波、脉冲波、任意波、噪声和直流。正弦波最大频率输出50MHz。
AWG函数任意波形发生器
全内存硬件解码
解码速度大大提升。深存储56Mpts下的全内存硬件解码，解码时间由十几秒提高到了毫秒级，实现了实时解码，极大提高用户的问题诊断效率。录制的波形，同样支持全内存硬件实时解码。
全内存硬件解码
全内存硬件解码
波形捕获率1,000,000wfms/s
采用的创新数字信号并行处理技术，正常采样可达200,000wfms/s超高捕获率，捕获偶发信号。（在Fast Acquire模式可达1,000,000 wfms/s）
波形捕获率1,000,000wfms/s
超级荧光显示技术2.0
采用独创的超级荧光显示技术 2.0显示技术便于显示波形信息细节，提供类似模拟示波器的荧光效果显示，不仅显示波形随时间的变化信息，而且能及时体现信号出现的概率。
超级荧光显示技术2.0
超级荧光显示技术2.0
丰富的测量功能
最大值、最小值、顶端值、底端值、中间值、峰峰值、幅值、平均值、周期平均值、均方根值、周期均方根、AC均方根、面积、周期面积、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、上升延迟、下降延迟、相位、FRFR、FRFF、FFFR、FFFF、FRLF、FRLR、FFLR、FFLF、脉冲计数共36种测量参数；
丰富的测量功能
触摸屏设计，全新的交互体验
8英寸触屏设计，支持多种手势操作，例如：点击，滑动，缩放，编辑，拖动等。使测量动作更加流畅、便捷，用户更能快速掌握。同时，仍然保留了传统的按键和旋钮操作，并最大限度地优化了交互体验。
触摸屏设计，全新的交互体验
触摸屏设计，全新的交互体验
丰富的高级触发及总线触发功能
新增多种汽车总线触发及解码,可以帮助用户准确快速地捕获并显示出关注的信号,从而发现问题所在。
丰富的高级触发及总线触发功能
频率计+电压表
多通道独立7位硬件频率计； DVM支持多通道独立交直流真有效值测量；
频率计+电压表
通道分屏功能Multi-Scopes 2.0
波形显示上更加人性化，方便用户体验与分析波形细节。
通道分屏功能Multi-Scopes 2.0
区域触发
区域触发可和现有的基础触发、高级触发、协议触发组合使用，可以完成各种偶发、复杂特征信号的捕获。
区域触发
LA逻辑分析仪
可用于并行总线，协议解码和时序测量8位并行ADC输出。
LA逻辑分析仪
LA逻辑分析仪
XY模式
XY模式光标测量，可以快速测量两路信号之间的相位差；
XY模式
MSO2202-S<br>MSO2204-S
模拟通道数：
2/4
模拟带宽：
200MHz
最高实时采样率：
2GSa/s
最大存储深度：
56Mpts
最高波形捕获率：
1,000,000wfms/s
数字通道：
16
信号源：
50M
价格(未税)：
¥14,999
¥18,999
加入对比
MSO2102-S<br>MSO2104-S
模拟通道数：
2/4
模拟带宽：
100M
最高实时采样率：
2GSa/s
最大存储深度：
56Mpts
最高波形捕获率：
1,000,000wfms/s
数字通道：
16
信号源：
50M
价格(未税)：
¥13,999
¥16,999
加入对比
MSO2202<br>MSO2204
模拟通道数：
2/4
模拟带宽：
200M
最高实时采样率：
2GSa/s
最大存储深度：
56Mpts
最高波形捕获率：
1,000,000wfms/s
数字通道：
16
信号源：
-
价格(未税)：
¥12,999
¥15,999
加入对比
MSO2102<br>MSO2104
模拟通道数：
2/4
模拟带宽：
100M
最高实时采样率：
2GSa/s
最大存储深度：
56Mpts
最高波形捕获率：
1,000,000wfms/s
数字通道：
16
信号源：
-
价格(未税)：
¥11,999
¥14,999
加入对比
UPO2202<br>UPO2204
模拟通道数：
2/4
模拟带宽：
200M
最高实时采样率：
2GSa/s
最大存储深度：
56Mpts
最高波形捕获率：
1,000,000wfms/s
数字通道：
-
信号源：
-
价格(未税)：
¥8,199
¥11,999
加入对比
UPO2102<br>UPO2104
模拟通道数：
2/4
模拟带宽：
100M
最高实时采样率：
2GSa/s
最大存储深度：
56Mpts
最高波形捕获率：
1,000,000wfms/s
数字通道：
-
信号源：
-
价格(未税)：
¥6,999
¥9,999
加入对比
开始对比
无源探头
UT-P05
UT-P05
200MHz 600Vpk
UT-P04
UT-P04
100MHz 600Vpk
高压差分探头
电流探头
激活选件
测试选件
UT-M15
UT-M15
逻辑分析仪探头
有源探头
其他探头
电源线
电源线
国标三脚扁插+品字尾
UT-L02A
UT-L02A
BNC-红黑鳄鱼夹
UT-D14
UT-D14
USB双头打印线
UT-L45
UT-L45
BNC-BNC直通线
有源探头
无源探头
UT-P21
UT-P21
40MHz 10kV
UT-P20
UT-P20
250MHz 1500vrms
UT-V23
UT-V23
100MHz 2000Vpp
高压差分探头
UT-P35
UT-P35
50MHz 600Vrms
UT-P36
UT-P36
100MHz 1400Vrms
UT-P33
UT-P33
50MHz/70MHz 14kV
UT-P32
UT-P32
50MHz 3kV
UT-P31
UT-P31
100MHz 1.5kV
UT-P30
UT-P30
100MHz 800V
电流探头
UT-P4500
UT-P4500
5MHz 500A DC/AC
UT-P4150
UT-P4150
12MHz 150A DC/AC
UT-P4030D
UT-P4030D
100MHz 30A DC/AC
UT-P4100B
UT-P4100B
2MHz 100A DC/AC
UT-P4100A
UT-P4100A
600kHz 100A DC/AC
UT-P44
UT-P44
50MHz 40A DC/AC
UT-P43
UT-P43
25MHz 20A DC/AC
UT-P42
UT-P42
150kHz 0.4A~200A
UT-P41
UT-P41
100kHz 0.05A~100A
UT-P40
UT-P40
100kHz 0.4A~60A
激活选件
MSO2000-S-BODE
波特图环路测试分析选件
¥1,299
MSO/UPO2000-EMBD
串行总线触发和解码选件（包含RS232，UART，I²C，SPI）
¥2,999
MSO/UPO2000-BND
所有串行总线触发和解码选件
¥4,999
UPO2000-16LA
16路数字通道选件
¥1,899
MSO/UPO2000-I²C
I²C触发/解码选件
¥1,780
MSO/UPO2000-AUTO
汽车串行总线触发和解码选件（包含CAN，CAN-FD，LIN，FlexRay）
¥2,999
MSO/UPO2000-SPI
SPI触发/解码选件
¥1,780
MSO/UPO2000-COM
RS232/UART触发/解码选件
¥1,780
MSO/UPO2000-CAN
CAN触发/解码选件
¥1,780
MSO/UPO2000-CAN-FD
CAN-FD触发/解码选件
¥1,780
MSO/UPO2000-LIN
LIN触发/解码选件
¥1,780
MSO/UPO2000-FlexRay
FlexRay触发/解码选件
¥1,780
测试选件
UT-L45
UT-L45
BNC-BNC测试线
UT-L02
UT-L02
BNC-红黑鳄鱼夹
UT-ISOT
UT-ISOT
隔离变压器(环路分析选件)
¥2,999
其他探头
通用手册
名称
版本号
更新日期
下载
使用手册
名称
版本号
更新日期
下载
MSO/UPO2000系列快速指南
V1.0
2022.03.12
download
MSO/UPO2000系列使用手册
V3.0
2023.11.01
download
编程手册
名称
版本号
更新日期
下载
MSO/UPO2000系列编程手册
V1.0
2023.05.01
download
数据手册
名称
版本号
更新日期
下载
MSO/UPO2000系列数据手册
V3.0
2023.11.01
download
上位机软件
名称
版本号
更新日期
下载
其他资料
名称
版本号
更新日期
下载
MSO/UPO2000系列单页
V4.0
2024.1.16
download
软件
仪器管家
版本号: V2.4
2024.4.25
MSO/UPO2000系列软件
版本号: V0.1
2023.09.06
固件
MSO/UPO2000系列 固件包
版本号: V1.09.0101
2024.05.07
示例程序
问答
发布说明
