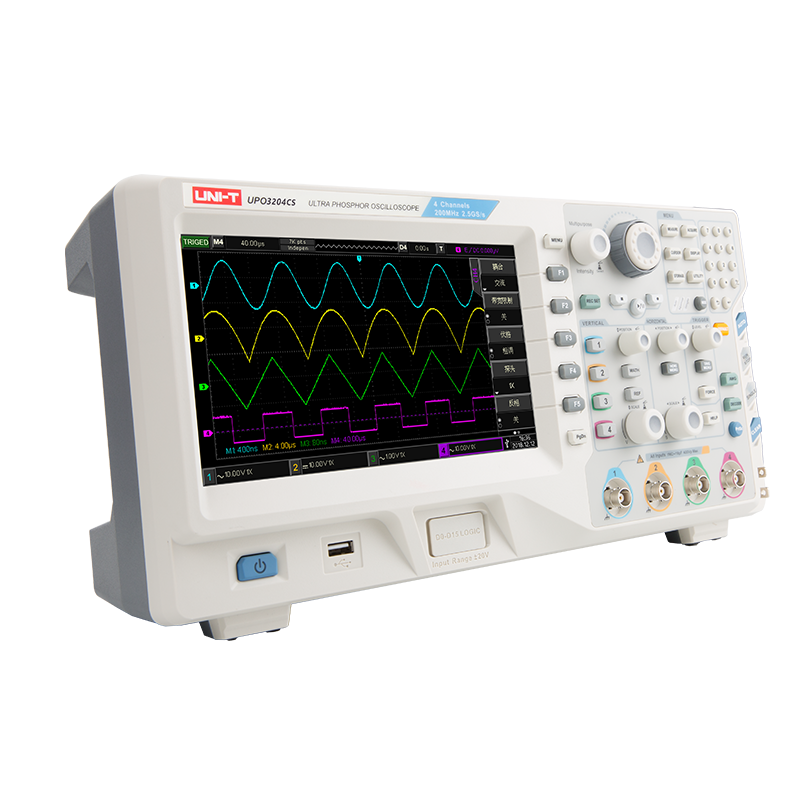

MSO/UPO3000CS (100MHz/200MHz) 系列
MSO/UPO3000CS（100MHz/200MHz）系列混合信号示波器是基于UNI-T独创的Ultra Phosphor技术的一款多功能、高性能的示波器，实现了易用性、优异的技术指标及众多功能特性的完美结合，可帮助用户更快地完成测试工作。是针对广泛的数字示波器市场包括通信，半导体，计算机，仪器仪表，工业电子，消费电子，汽车电子，现场维修，研发/教育等众多领域的通用设计/调试/测试的需求而设计的示波器。
2/4
模拟通道数
100MHz/200MHz
模拟带宽
2.5GSa/s
最高实时采样率
70Mpts
最大存储深度
2,00,000 wfms/s
最高波形捕获率
16
数字通道
-
信号源
概述
型号
配件
选件
手册
固件/软件
示例程序
视频
Web Control支持远程跨平台操作
内嵌 Web Server，通过浏览器即可对仪器进行远程控制、观察波形、获取测量结果，可满足高压、高温等特殊环境的应用需求。无需安装驱动软件和上位机软件，即可实现跨平台操控。支持 PC和手机两种风格的网页布局和触摸操作，使用起来更加简单方便。
Web Control支持远程跨平台操作
4M点增强FFT（瀑布图）
①200组历史频域结果 ②可显示频域趋势 ③支持每组回看 ④支持自动测量
4M点增强FFT（瀑布图）
4M点增强FFT（分屏）
4M点增强FFT（分屏）
丰富的测量参数
自动测量参数多达36种
丰富的测量参数
存储深度每通道标配70Mpts
标配每通道 70Mpts 存储深度 单次或扫描模式最大存储深度 250Mpts 便于示波器能在更宽的时基范围能保持高采样率 同时兼顾波形的整体和细节，大大提升了异常波形捕获率
存储深度每通道标配70Mpts
丰富的高级触发及总线触发功能
新增多种汽车总线触发及解码,可以帮助用户准确快速地捕获并显示出关注的信号,从而发现问题所在。
丰富的高级触发及总线触发功能
通道分屏功能Multi-Scopes 2.0
波形显示上更加人性化，方便用户体验与分析波形细节。
通道分屏功能Multi-Scopes 2.0
触摸屏设计，全新的交互体验
8英寸触屏设计，支持多种手势操作（点击，滑动，缩放，编辑，拖动等），使测量动作更加流畅、便捷。同时仍然保留了传统的按键和旋钮操作，最大限度地优化了交互体验，让用户更能快速掌握。
触摸屏设计，全新的交互体验
1,000,000 wfms/s - 捕获更快的波形
采用创新数字信号并行处理技术，在Fast Acquire模式下可达 1,000,000 wfms/s超高捕获率，可以快速捕获偶发信号。（在正常采样模式可达200,000 wfms/s）
1,000,000 wfms/s - 捕获更快的波形
XY模式
XY模式光标测量，可以快速测量两路信号之间的相位差；
XY模式
区域触发
区域触发可以和现有的基础触发、高级触发、协议触发组合使用，可以完成各种偶发、复杂特征信号的捕获。
区域触发
多种测量及统计功能
最大值、最小值、顶端值、底端值、中间值、峰峰值、幅值、平均值、周期平均值、均方根值、周期均方根、面积、周期面积、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、上升延迟、下降延迟、相位、FRFR、FRFF、FFFR、FFFF、FRLF、FRLR、FFLR、FFLF共34种测量参数
多种测量及统计功能
UPO3102CS
UPO3104CS
模拟通道数：
2/4
模拟带宽：
100M
最高实时采样率：
2.5GSa/s
最大存储深度：
70Mpts
最高波形捕获率：
200,000wfm/s
数字通道：
-
信号源：
-
价格(未税)：价格咨询
加入对比
MSO3202CS
MSO3204CS
模拟通道数：
2/4
模拟带宽：
200M
最高实时采样率：
2.5GSa/s
最大存储深度：
70Mpts
最高波形捕获率：
200,000wfm/s
数字通道：
16
信号源：
-
价格(未税)：价格咨询
加入对比
UPO3202CS
UPO3204CS
模拟通道数：
2/4
模拟带宽：
200M
最高实时采样率：
2.5GSa/s
最大存储深度：
70Mpts
最高波形捕获率：
200,000wfm/s
数字通道：
-
信号源：
-
价格(未税)：价格咨询
加入对比
MSO3102CS
MSO3104CS
模拟通道数：
2/4
模拟带宽：
100M
最高实时采样率：
2.5GSa/s
最大存储深度：
70Mpts
最高波形捕获率：
200,000wfm/s
数字通道：
16
信号源：
-
价格(未税)：价格咨询
加入对比
