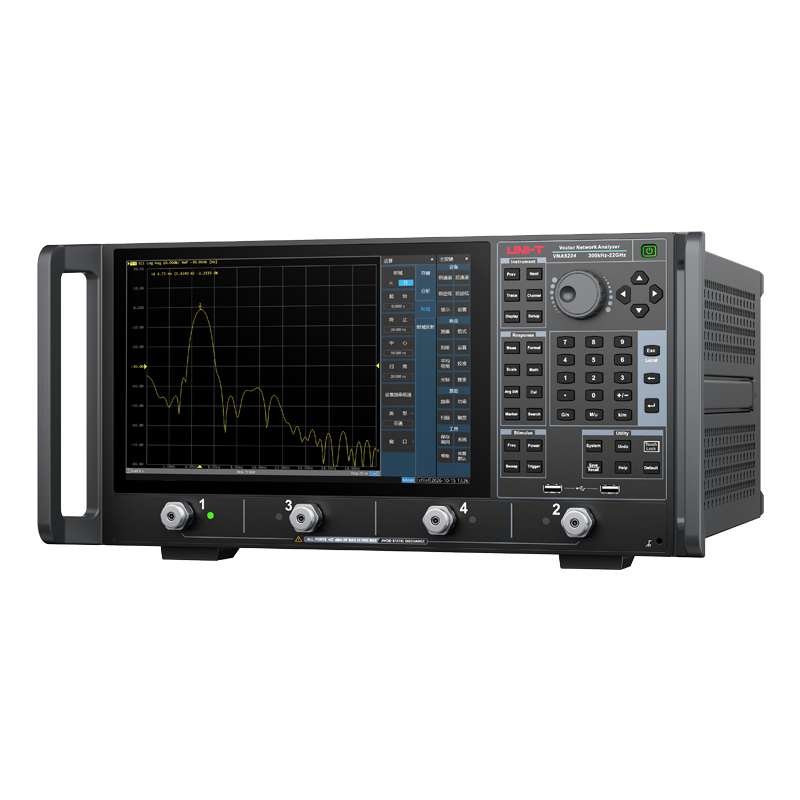

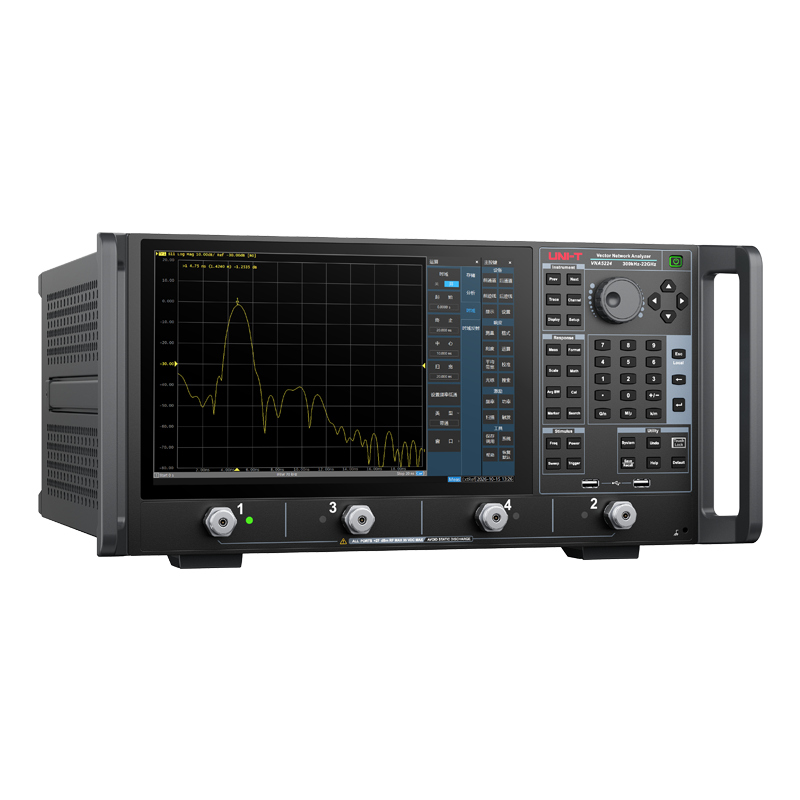

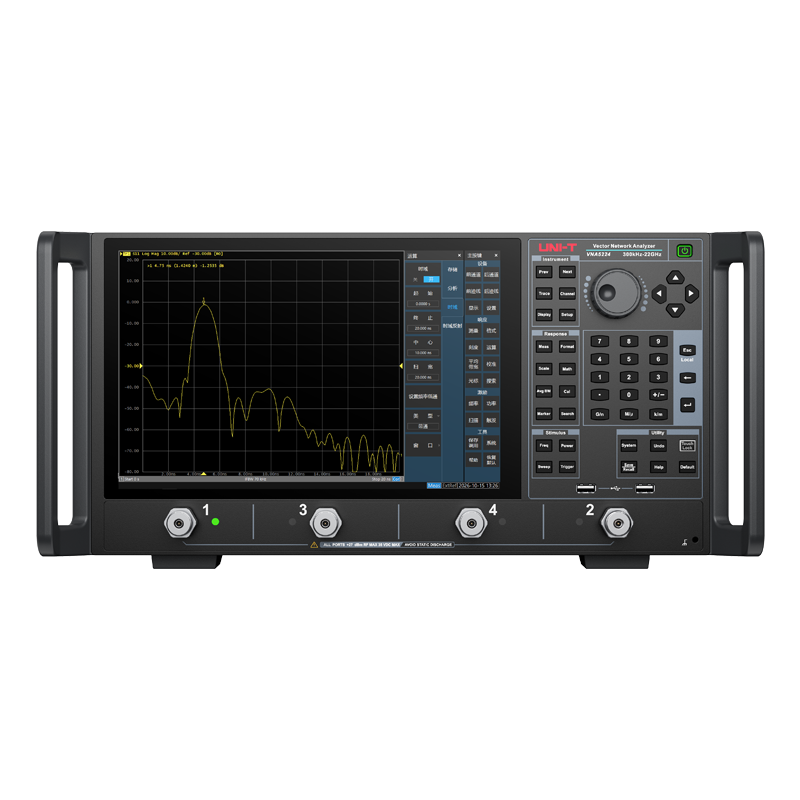

VNA5000系列矢量网络分析仪覆盖 300kHz~22GHz，面向相控阵天线暗室、AI 数据中心与算力中心等多端口测试场景。仪器提供单端口校准、响应校准、增强响应校准及全双端口校准等多种校准方式；典型动态范围达 >128dB，相位噪声典型值为 -86dBc/Hz，扫描速度 40μs/pts，最大支持 20001 个测量点，可满足多端口射频微波测试需求。

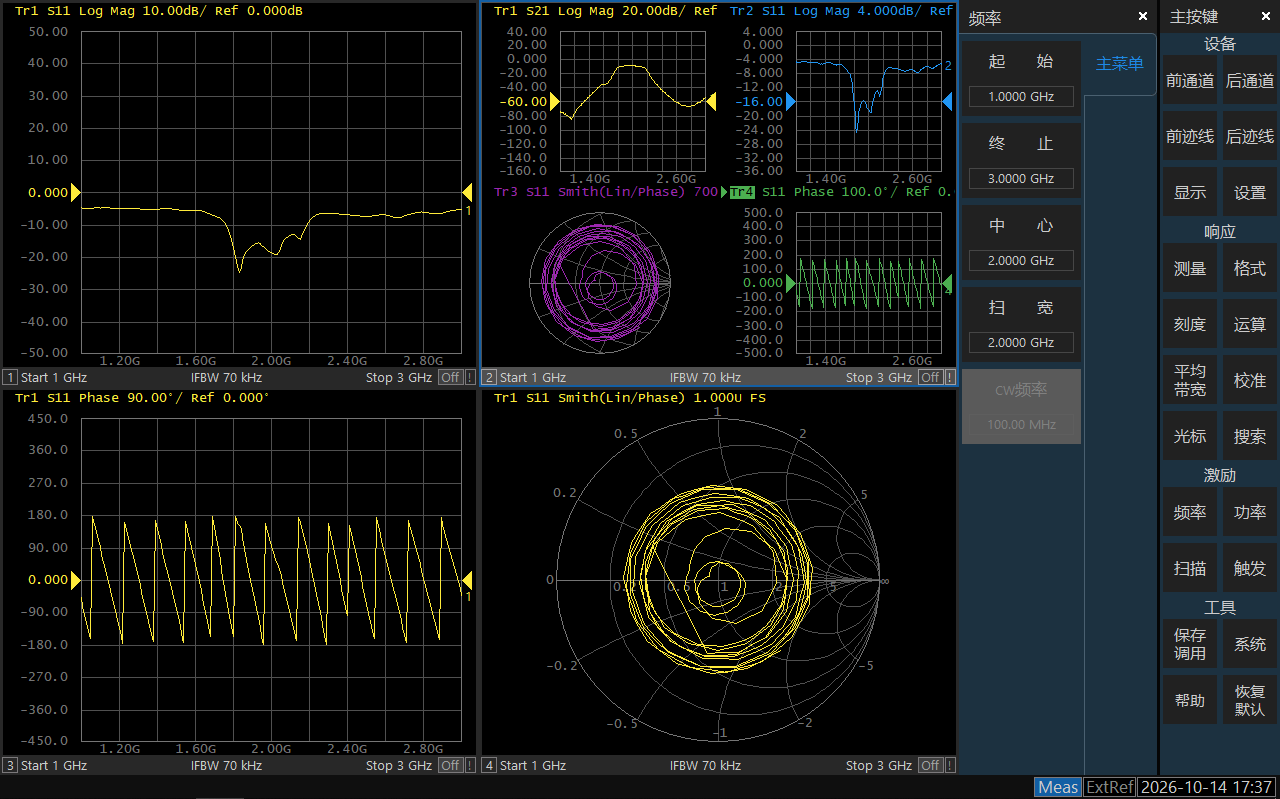

S 参数：
S11、S21、S31、S41、S12、S22、S32、S42、S13、S23、S33、S43、S14、S24、S34、S44
绝对功率测量：
2 端口：4 个独立接收机，8 种绝对功率测量模式
4 端口：8 个独立接收机，32 种绝对功率测量模式
数据格式：
直角坐标（对数幅度、相位、扩展相位、正相位、群延迟、线性幅度、SWR、实部、虚部、阻抗幅度）
极坐标图
史密斯图
开路、短路、直通响应校准
增强响应校准
1 端口校准
全 2 端口校准：12 个误差项
全 3 端口校准：27 个误差项
全 4 端口校准：48 个误差项
支持校准套件：85033E、85052D、85054D、85056D、85056K、N11644A、General、User 等
网络去嵌入
端口参考阻抗转换
匹配电路嵌入
4 端口网络嵌入/去嵌入
端口延伸

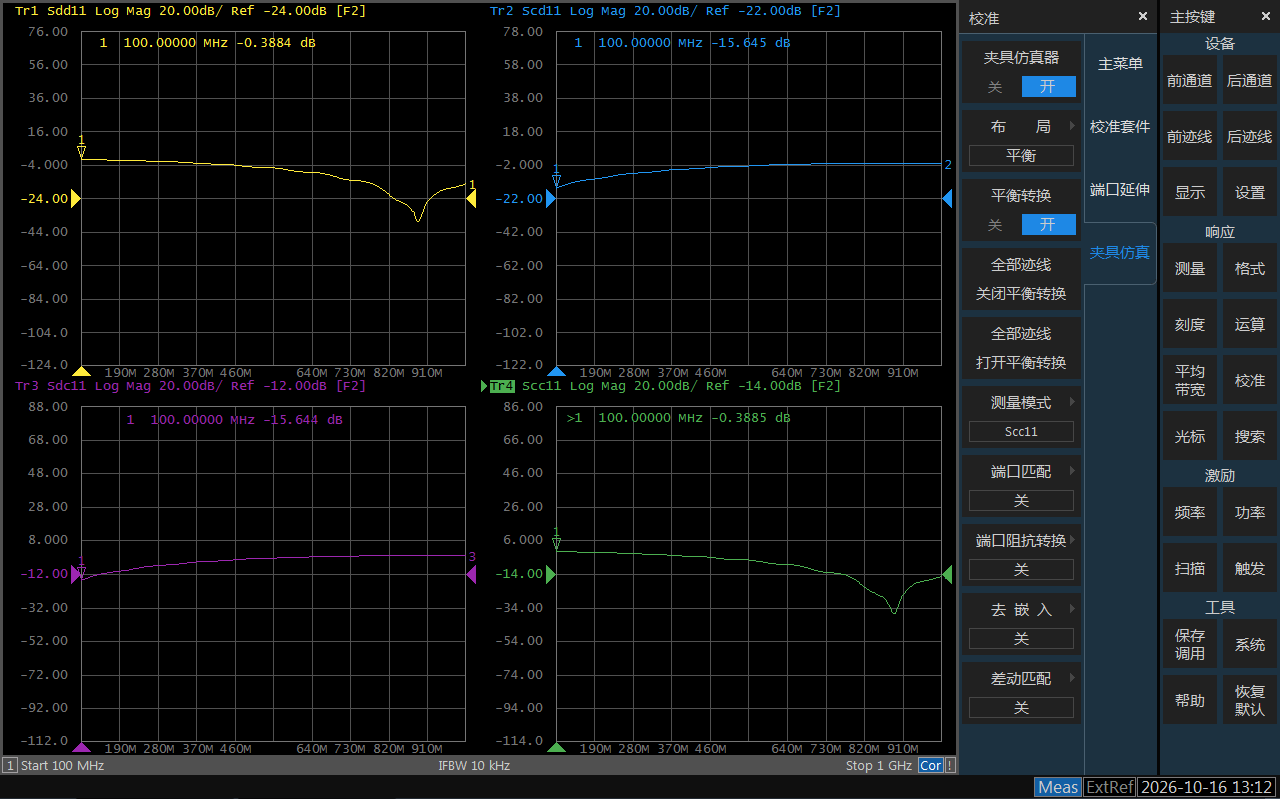

布局：SE-Bal、Bal-Bal、SE-SE-Bal 、Bal 布局
差动端口阻抗转换
共模端口阻抗转换
差动匹配电路嵌入

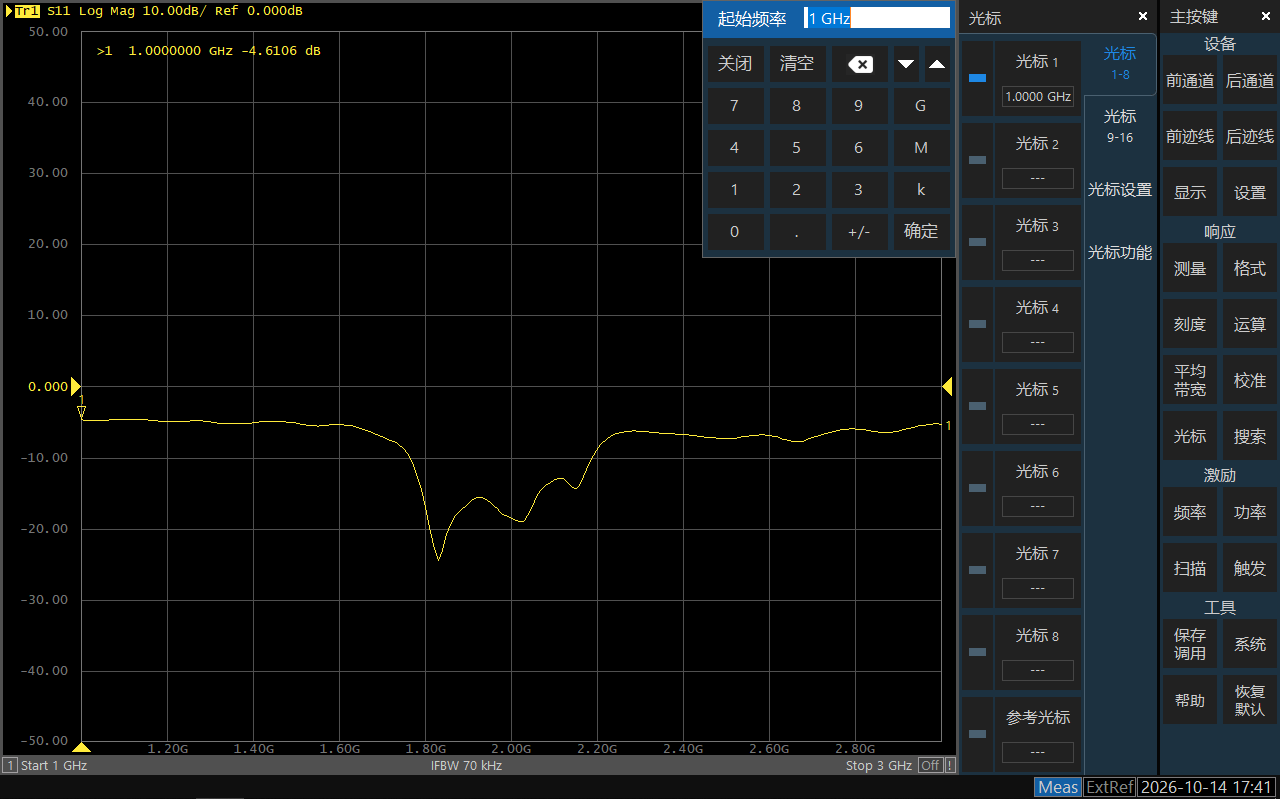

光标：每条迹线16个光标和1个参考光标
光标搜索：最大值、最小值、目标值、峰值、带宽搜索

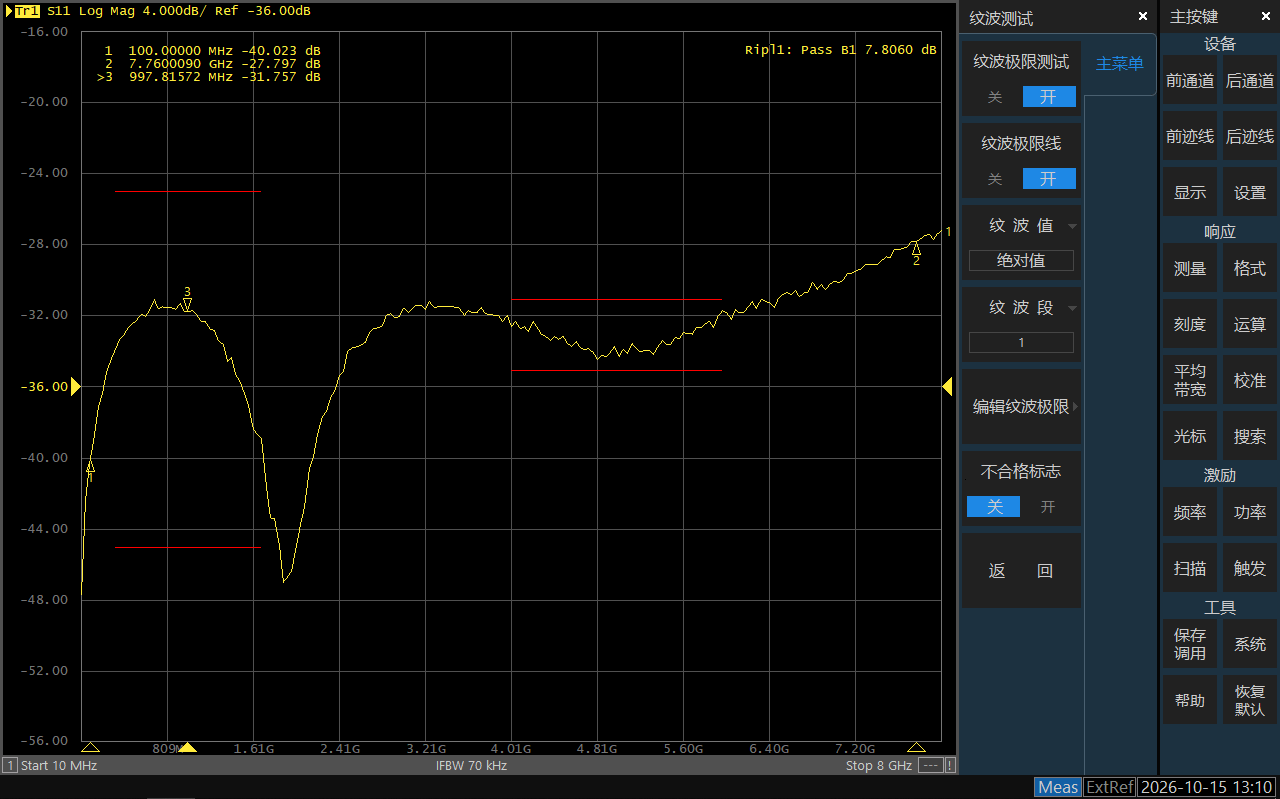

带宽测试、极限测试、纹波测试

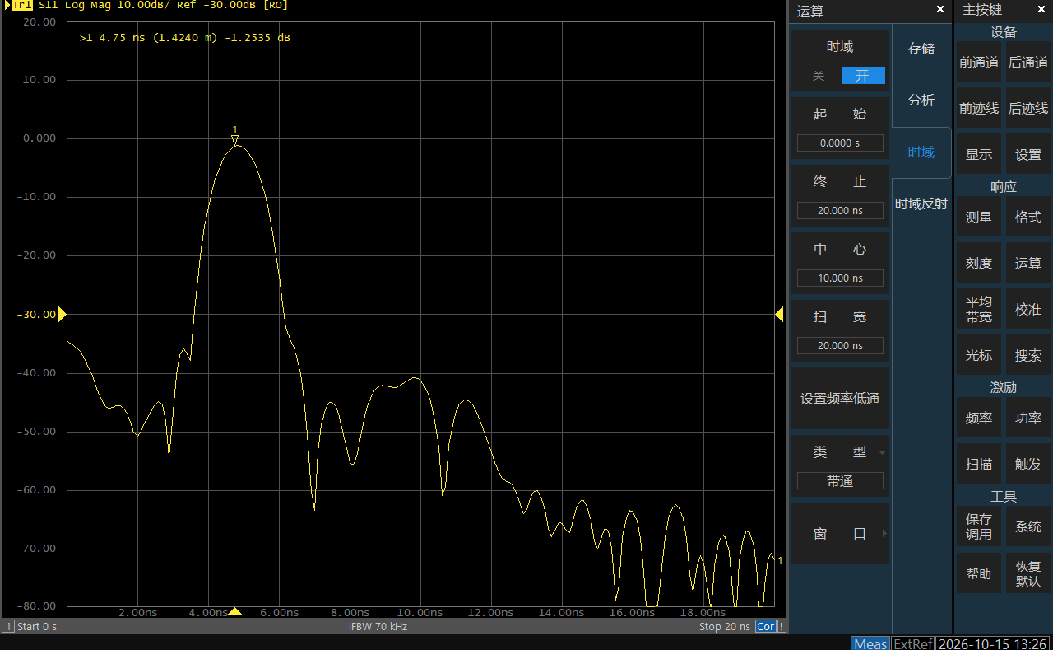

时域变换：带通和低通两种类型

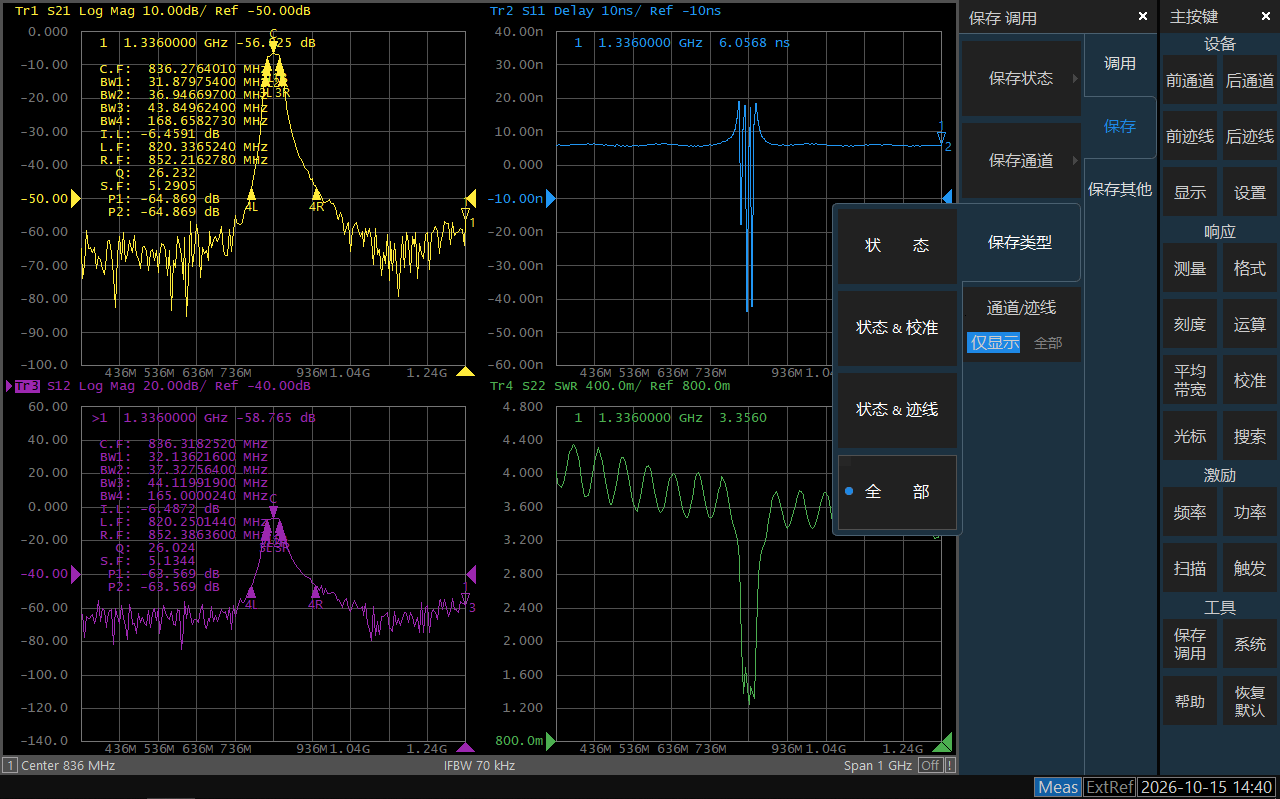

迹线状态、校准数据、迹线组合保存

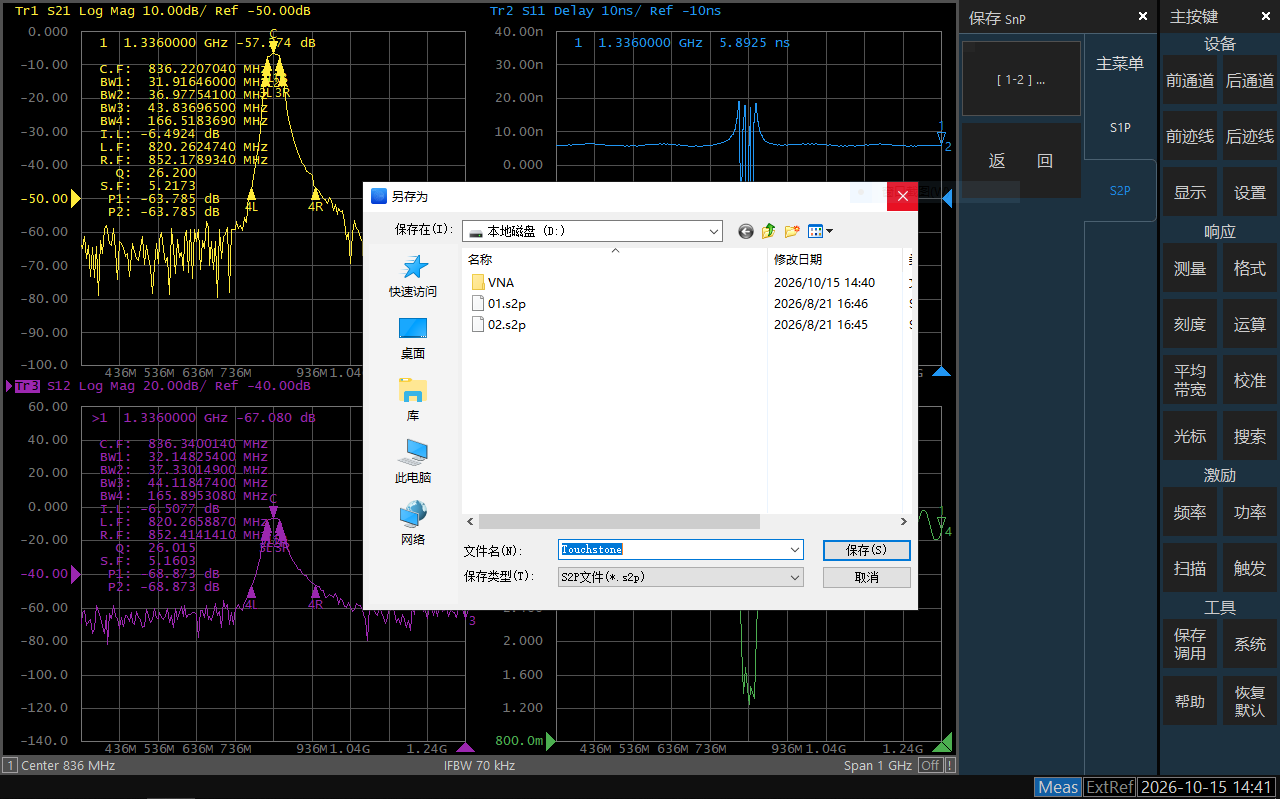

Touchstone 文件
BMP、PNG图片格式

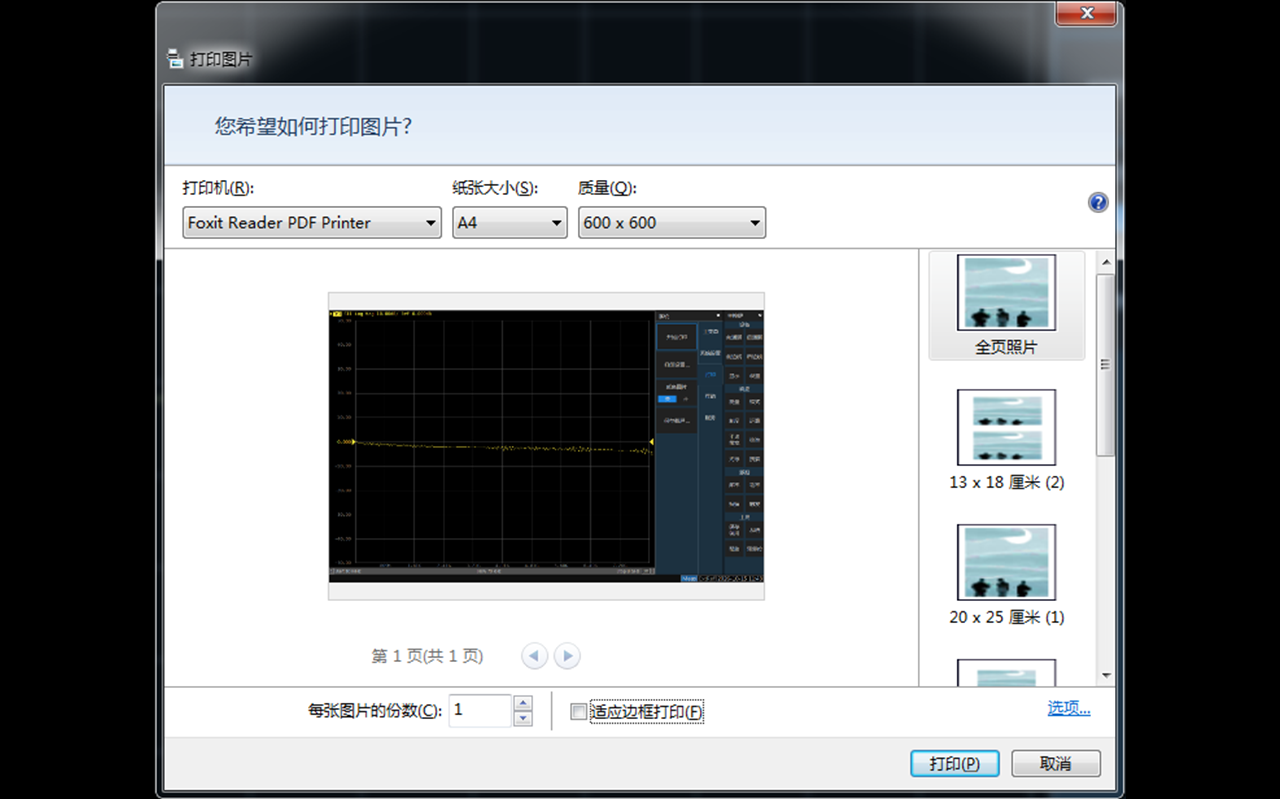

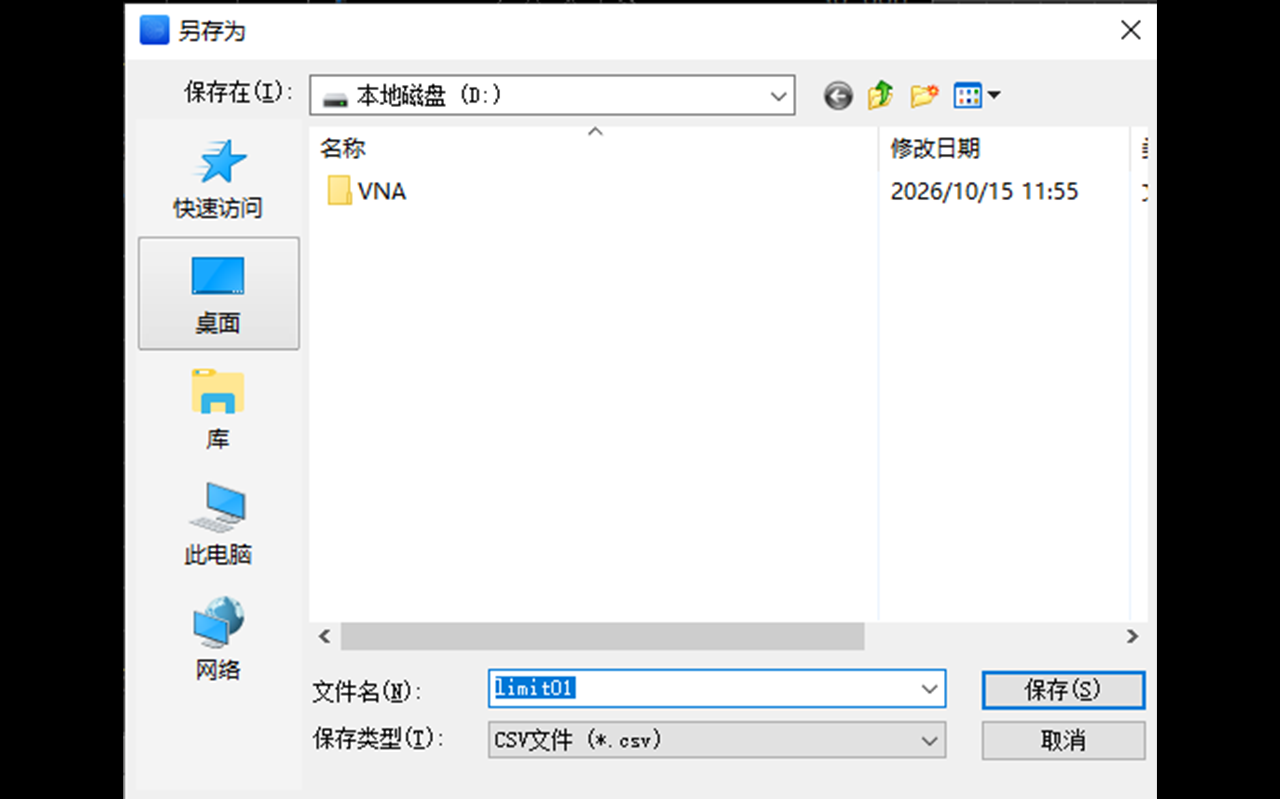

打印机和保存文件输出
接口：GPIB、LAN、USB、VGA、串口、并口
