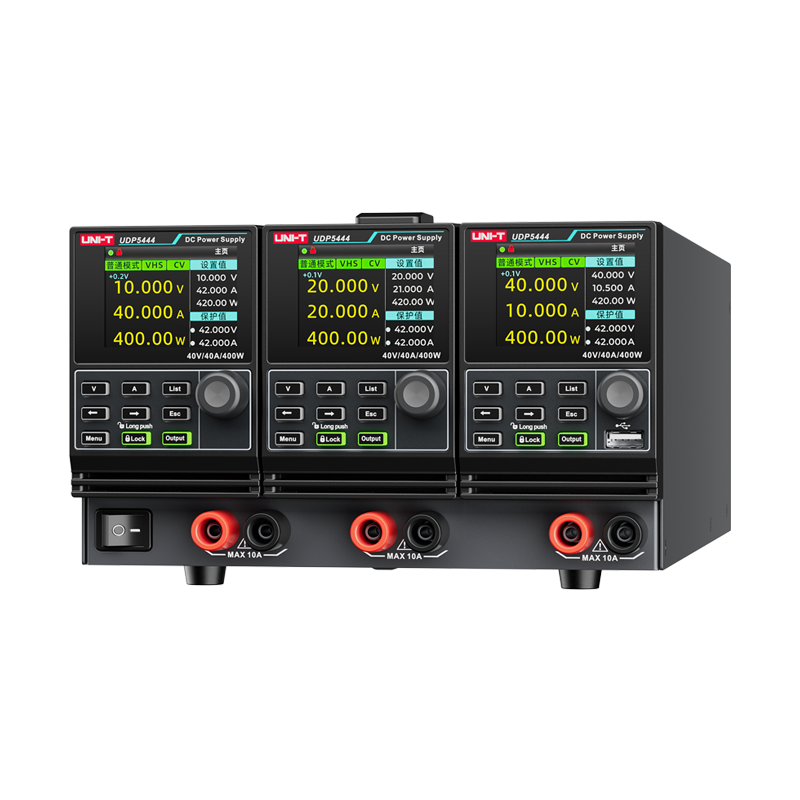

UDP5000 多通道 系列

本系列可编程开关直流电源可在固定的功率下实现多种电压和电流的组合输出，单台电源即可满足高电压、低电流或高电流、低电压的输出组合，极大节约您的成本和空间。以UDP5044(单通道40V/40A/400W)为例，您可实现单个通道10V/40A/400W、20V/20A/400W、40V/10A/400W，及两个通道同时输出自由组合。UDP5000多通道系列内USB和LAN接口，支持SCPI协议，方便远程控制、工业PLC控制和组建智能化测试平台，广泛应用于DC-DC电源模块、电池充电及传感器等多种测试领域。

2/3
通道数
1200W
最大输出功率
800V
最大输出电压
120A
最大输出电流
概述
型号
配件
选件
手册
固件/软件
示例程序
视频
对比
问答

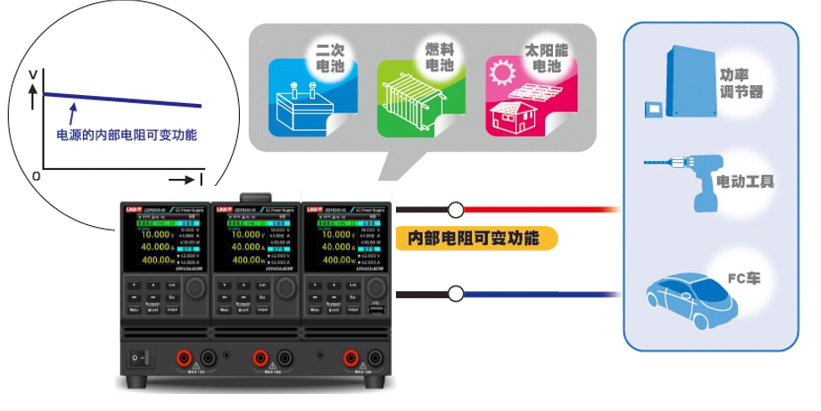

内阻可变
UDP5000 的内阻可变功能，极大地增强了测试的灵活性和真实
内阻可变

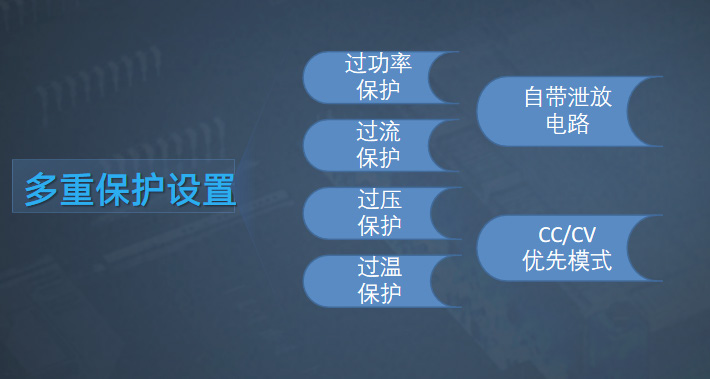

多重保护设置

设备配备了多重保护设置，全方位守护设备与测试安全：内置过功率、过流、过压、过温四重主动防护机制，可在异常工况下快速响应并切断输出，避免设备损坏；同时搭载自带泄放电路，能在断电后快速释放残余电压，保障操作安全；更支持 CC/CV 优先模式切换，用户可根据测试需求灵活选择恒流或恒压优先控制逻辑，兼顾了安全性与实用性，让每一次使用都安心可靠。

多重保护设置

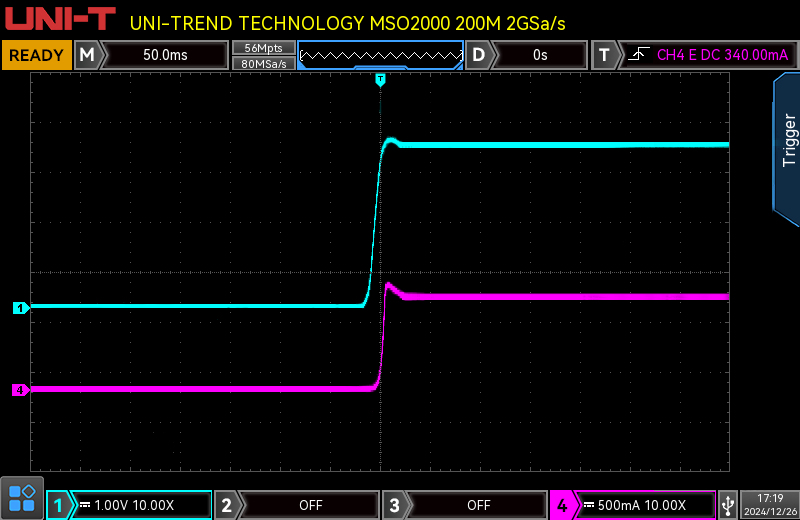

CC/CV优先

CC/CV优先

CC/CV优先
CC/CV优先

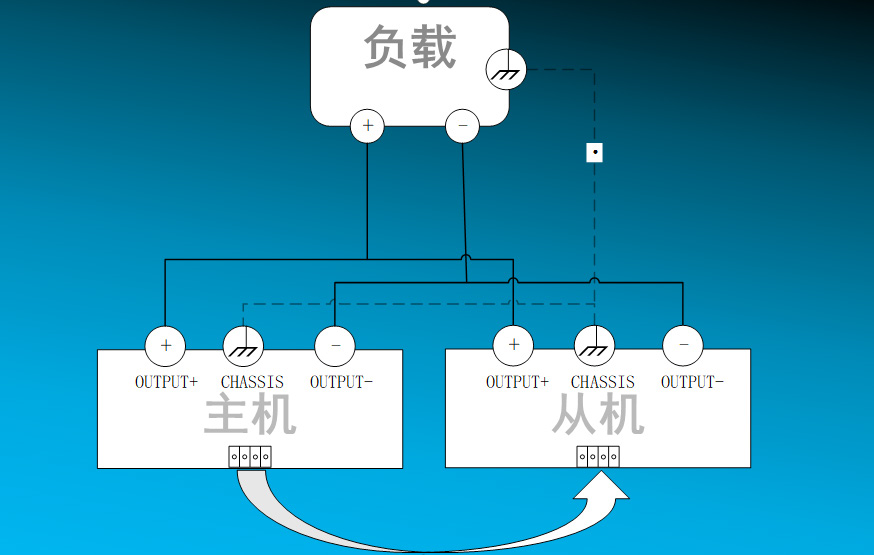

电流扩展—并联模式
电源主机与从机的并联均流连接方案，适用于需要扩展输出电流的大功率测试场景。主机与从机的输出正极（OUTPUT+）、输出负极（OUTPUT-）分别并联后，统一为负载供电；主机通过通讯接口向从机传递控制信号，实现电流的同步分配与精准均流，确保两台电源输出电流均衡；同时，负载与电源的机壳（CHASSIS）均可靠接地，有效规避了共模干扰与电位差问题，保证了并联系统的稳定性与测试结果的准确性。

电流扩展—并联模式

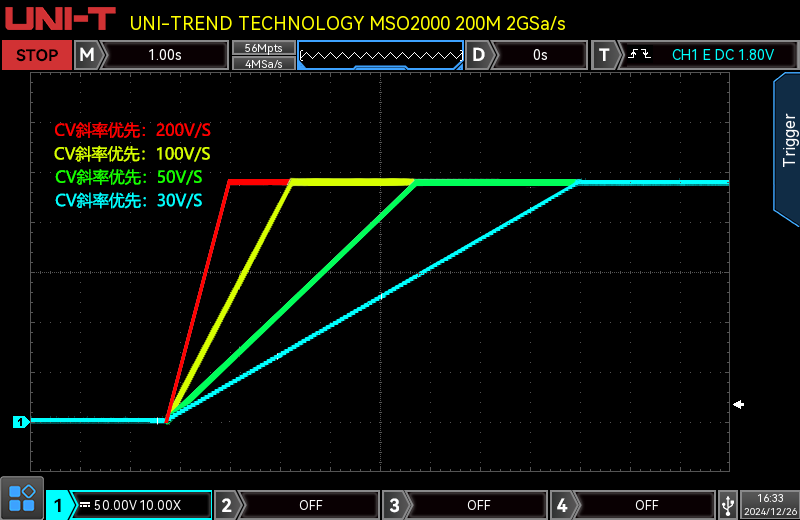

斜率可调
在目标电压一致的前提下，斜率越大，电压爬升速度越快，能更快达到设定值；斜率越小，电压上升越平缓，可有效避免电压过冲。
斜率可调

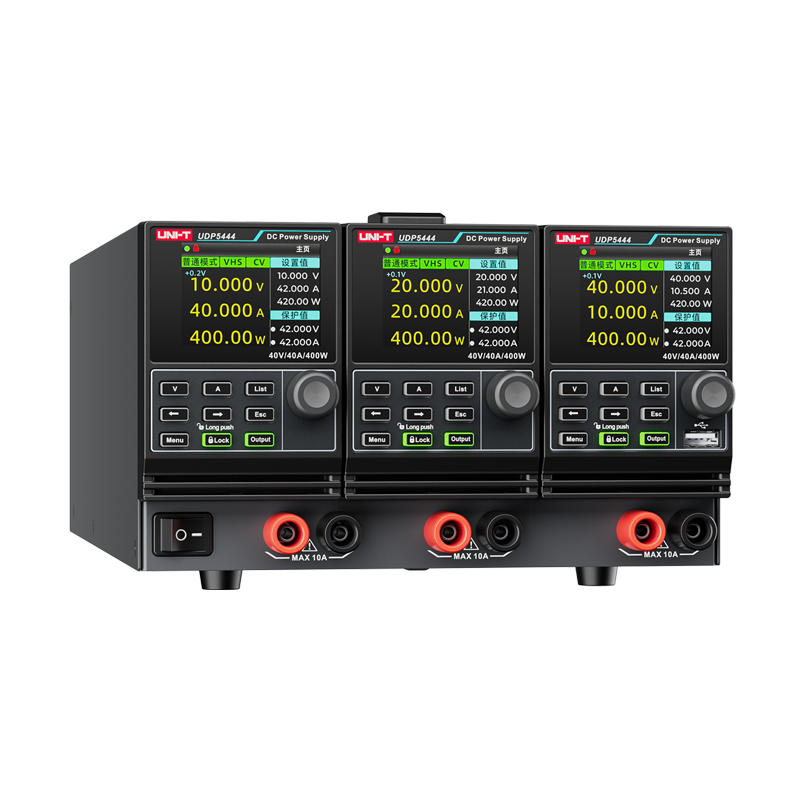

UDP5444
通道数：
3
最大输出功率：
1200W
最大输出电压：
80V（整机串联）
最大输出电流：
120A（整机并联）
加入对比
UDP5888
通道数：
3
最大输出功率：
1200W
最大输出电压：
160V（整机串联）
最大输出电流：
60A（整机并联）
加入对比
UDP5111
通道数：
3
最大输出功率：
1200W
最大输出电压：
320V（整机串联）
最大输出电流：
24A（整机并联）
加入对比
UDP5222
通道数：
3
最大输出功率：
1200W
最大输出电压：
500V（整机串联）
最大输出电流：
18A（整机并联）
加入对比
UDP5888H
通道数：
3
最大输出功率：
1200W
最大输出电压：
800V（单通道）
最大输出电流：
6A（整机并联）
加入对比
UDP5044
通道数：
2
最大输出功率：
800W
最大输出电压：
80V（整机串联）
最大输出电流：
80A（整机并联）
加入对比
UDP5088
通道数：
2
最大输出功率：
800W
最大输出电压：
160（整机串联）
最大输出电流：
40A（整机并联）
加入对比
UDP5011
通道数：
2
最大输出功率：
800W
最大输出电压：
320V（整机串联）
最大输出电流：
16A（整机并联）
加入对比
UDP5022
通道数：
2
最大输出功率：
800W
最大输出电压：
500V（整机串联）
最大输出电流：
6A（整机并联）
加入对比

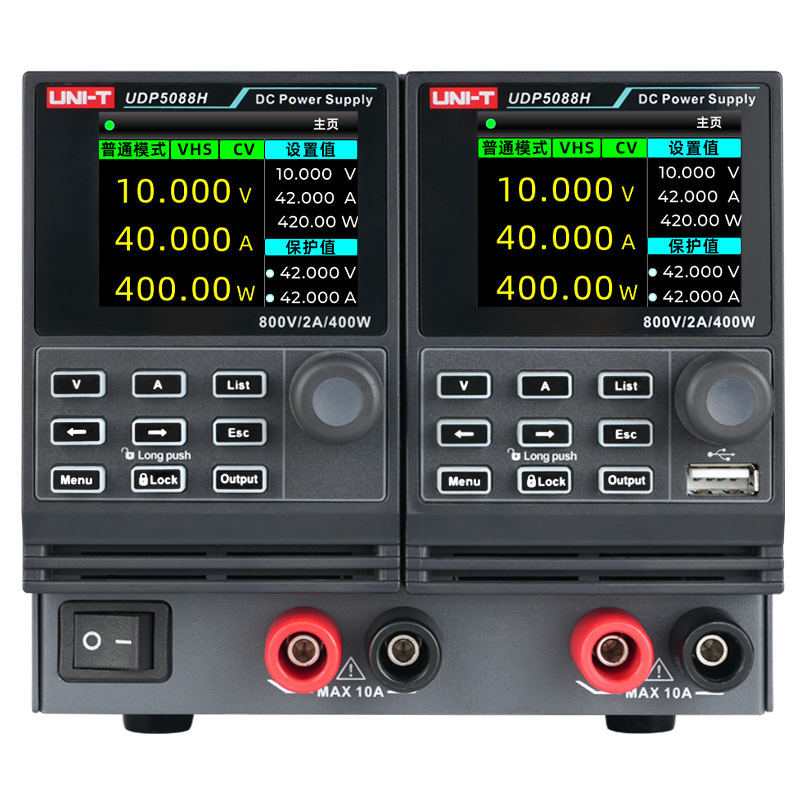

UDP5088H
通道数：
2
最大输出功率：
800W
最大输出电压：
800V
最大输出电流：
2A
加入对比
