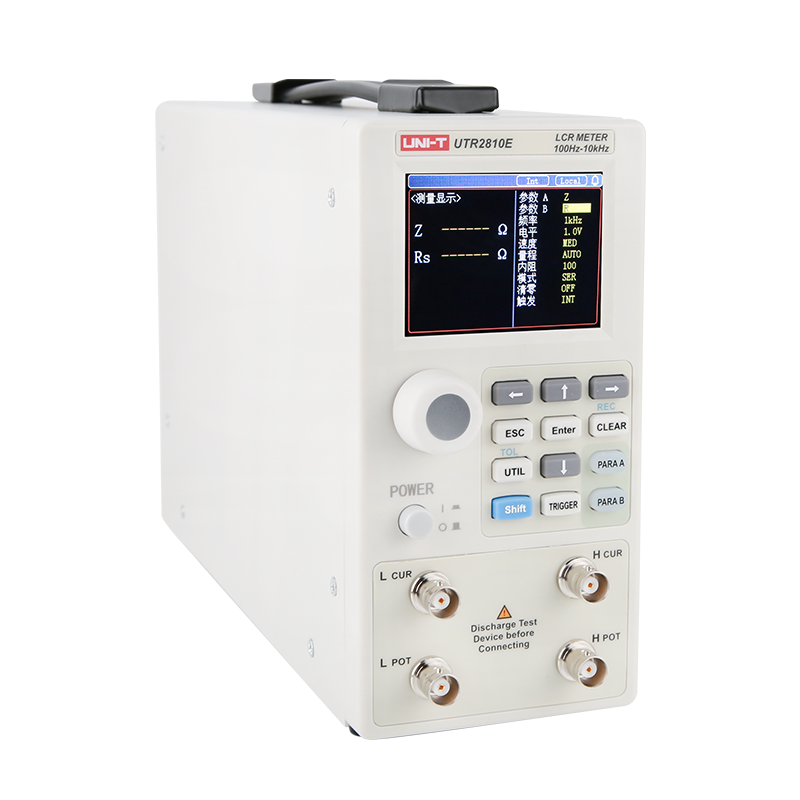

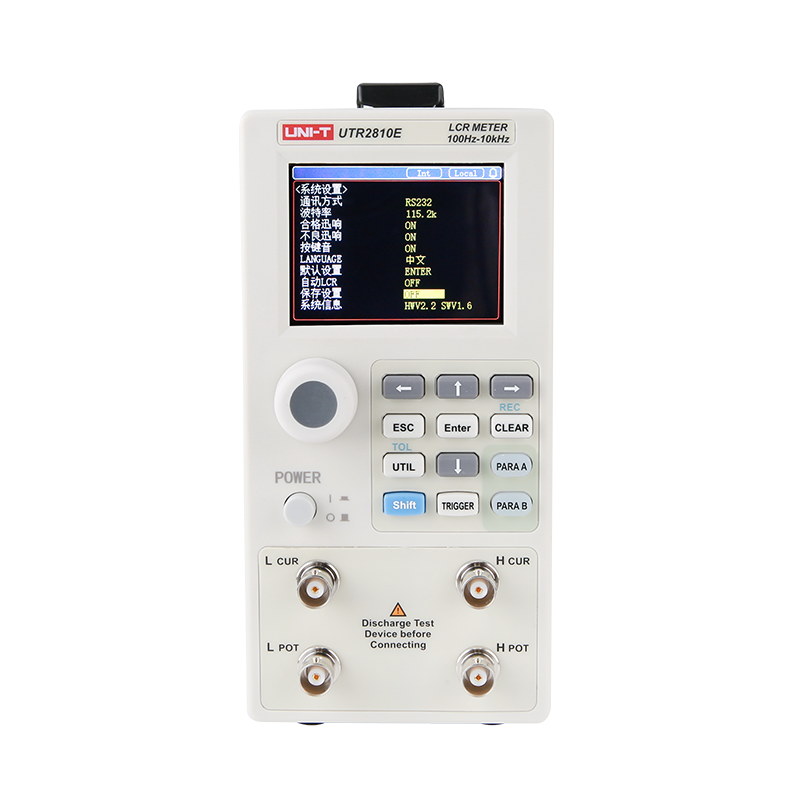

UTR2810E - 数字电桥 - 精密测量

问答

在使用LCR数字电桥测试电感时，应怎样去选择测试参数?

由于电感受频率，电平影响比较大，个别敏感的电感还受内阻影响，一般电感选用频率1kHz，电平1V。具体参数建议客户根据产品的性能来设置。

在使用LCR数字电桥测试线圈电阻时应注意哪些？

1.线圈电阻中存在交流信号和直流信号交替测试，如若需要测试直流电阻值，则需要选购带有DCR测试功能的电桥。（推荐台式电桥UTR2811D-II、UTR2830、UTR2832；手持式电桥UT622E）； 2.线圈电感比较容易被磁化，所以需要进行步进延时操作，在交流测试结束后需要延时一段时间再进行直流电阻测试； 3.在“测量设置”页面下进行步进延时操作，常用选择5ms或者10ms；（注：随着电感量越大，直流电阻也会越大，所需步进时间就越长）

仪器可以测贴片元件吗?

可以，配上专用SMD测试夹具（UTR-L1MS /UTR-L100KS-H）就可以测贴片元件了，优利德提供两款SMD测试辅助工具供客户选配！

增加测试线的长度对测试有没有影响？

一般LCR数字电桥出厂是进行的1米线校准，如果超过1米，需要重新校准。

仪器的BIN1/BIN2/BIN3有何具体意义?

仪器的BIN1BIN2BIN3用于仪器的一级、二级、三级品的分选，一般一级品的百分比极限小于二级品极限，二级品的百分比极限小于三级品极限。

为什么主参数或副参数设置了,还不能进行分选(还是判断为不合格)?

仪器分选必须主副参数的极限标准同时设置,如只满足其中一个条件还是会判断为不合格。

输出阻抗不同对测试结果有什么影响？

(1)仪器输出阻抗不同导致被测器件上信号不同,最终会导致显示参数的不同。 (2)测试时信号其实是被测件与仪器内阻(输出阻抗)串联在一起，会对信号产生分压作用。因此低阻抗测试实际加到器件上的电平小于设定电平。

全频和点频清零有何区别?

(1)全频一般针对实际测试频率点比较多的被测元件,点频清零一般针对只要一个频点的被测元件。 (2)但是全频清零会费较长时间。

什么叫等效串联电阻Rs/并联电阻Rp?

任何一个被测器件都可以等效为一个串联电路或并联电路。串联电阻Rs为串联等效电路中的电阻部分，Rs也叫ESR。并联电阻Rp为并联等效电路中的电阻部分，Rp也叫EPR。

怎样选择串联和并联测试参数?

(1)可以由两个不同的测试频率下损耗因子的变化性来决定，若频率升高而损耗增加，则应选用串联等效电路若频率升高而损耗减小，则应选用并联等效电路。对于电感来说，情况正好与电容相反。实际中，器件的D 不可能与频率完全成正比关系，其可能有并联成分，也可能有串联成分，应看何种成分占主导。 (2)根据元件的最终使用情况来判定。如用于信号耦合电容，则最好选择串联方式，旁路或并联谐振则使用并联等效电路。习惯上说低阻抗元件用串联，从数值上说阻抗小于100Ω一定用串联，大于10kΩ用并联，(100Ω -10kΩ)根据实际情况选择。

什么是损耗D,品质因数Q?

D、Q 两者互为倒数，其计算方法为被测器件的有功功率PR(电阻器耗能)与无功功率PC(电容器储能)或PL(电感器储能)的比值。对串联和并联等效电路使用下式计算：=Rs/|Xs|,D=|Xp|/Rp。D和Q的值与等效方式无关。

对于一个已知的“电容”，客户该选用什么样的测试条件？

1. 为示波器配备隔离变压器供电； 2. 推荐使用100：1 高压无源探头，以保护示波器的使用寿命； 3. 如果需要经常测试交流或变频信号，建议选配高压差分探头； 4. 示波器通道耦合方式置为“交流”，垂直偏转系数调至100V/div，水平时基调至5ms/div，触发源置为“市电”； 5.探钩接火线或零线，探头接地夹接零线或火线； 6.打开参数测量菜单(Measure)，测量值：峰峰值（约620V），均方根值（约220V）

电压不同对元件测试有影响吗?

有，所有元件均与信号电平有相关性。即在规定的测试频率下，元件数值与信号电平的大小有关。有些元件数值对电平的变化不敏感，然而有些元件对信号电平具有很强的敏感性，如高K（高介电常数）值的陶瓷电容器，高导磁率的电感器等。因此，对此类器件规定其测量信号电平是非常重要的。

频率不同对元件测试有影响吗?

有，所有元件均与信号频率有相关性。元件的寄生（杂散）参数在不同频率下表现不一样，会影响元件的测量模型，从而导致测试结果改变，所以正常标定元件数值时会注明在何种测试频率下的结果。

什么叫LCR数字电桥?

这是一个传统习惯的说法，最早的LCR测试就是一个真正的电桥平衡测试方法，一直沿用至今。LCR数字电桥又称LCR测试仪、LCR电桥、数字电桥等等。

为什么同一个电感在相同测试条件下，不同厂家的电桥测试出来的电感数据相差很大?

1.绝大多数电感都带有铁芯磁芯，而带有铁芯磁芯的电感对其施加的磁场非常敏感，磁场与测试信号电流成正比，因此相同电平若内阻不同，电流就会不一样，测试结果有很大差别。这是客户电感测试时遇到的普遍问题； 2.判定仪器测试电感的一致性原则：施加与被测件上的电流要一致；

怎样选择数字电桥的测试速度?

测试速度是以牺牲测试精度为代价的，速度越快，读数稳定性及精度越差，有效位数也会变少。若对测试精度要求比较高，建议选择慢速测试；若同时考虑测试速度和测试精度的，选择中速测试较好。

LCR数字电桥在测试前为什么要进行清零?

1.由于仪器本身的漂移，会叠加一些杂散成份，如接触电阻、电感、并联电容等，不清零就会产生不必要的误差； 2.短路清零对小阻抗器件更为有效，开路清零对高阻抗器件更有效；

在使用LCR数字电桥测试线圈电阻时应注意哪些？

1.线圈电阻中存在交流信号和直流信号交替测试，如若需要测试直流电阻值，则需要选购带有DCR测试功能的电桥（推荐台式电桥UTR2811D-II、UTR2830、UTR2832；手持式电桥UT622E）； 2.线圈电感比较容易被磁化，所以需要进行步进延时操作，在交流测试结束后需要延时一段时间再进行直流电阻测试； 3.在“测量设置”页面下进行步进延时操作，常用选择5ms或者10ms；（注：随着电感量越大，直流电阻也会越大，所需步进时间就越长）

在使用LCR数字电桥测试电感时，应怎样去选择测试参数?

由于电感受频率，电平影响比较大，个别敏感的电感还受内阻影响，一般电感选用频率1kHz，电平1V。具体参数建议客户根据产品的性能来设置。

在使用LCR数字电桥进行测试时，需要怎样选择测试电压和频率?

1.根据被测件的实际应用； 2.根据相关产品标准； 3.根据客户自定要求；

作为一个新用户，应该如何选择一款数字电桥？

1.首先是看仪器的测试准确度； 2.仪器的测试频率； 3.仪器的测试电平； 4.仪器的输出阻抗或称内阻；其他视客户使用具体情况而定，或者可以根据客户的实际情况向优利德公司技术咨询。

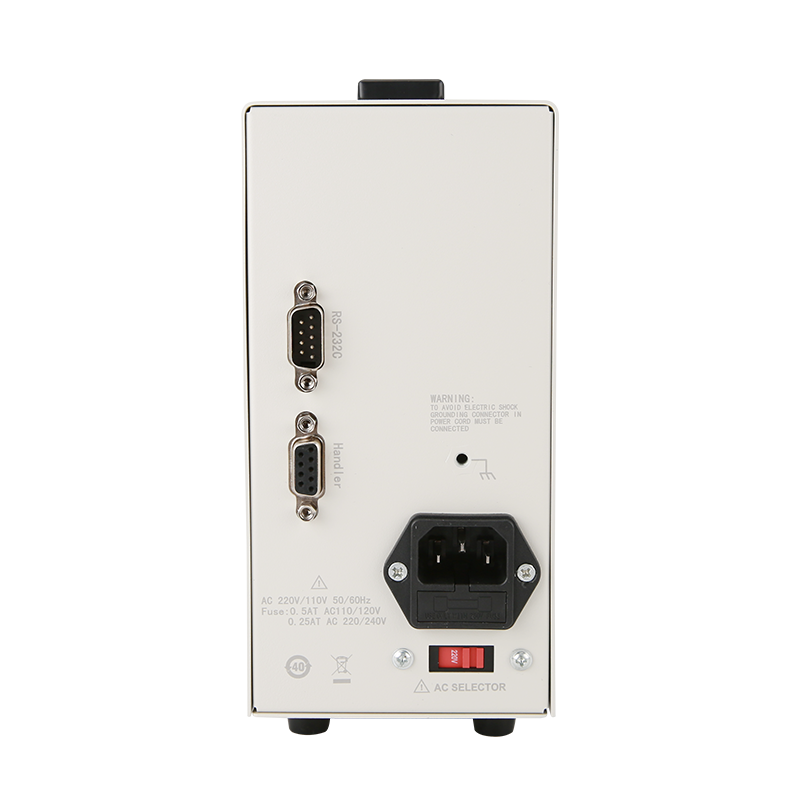

如何使用Handler功能？

1.连接Handler的线，给Handler的供电。 2.在数字电桥的前面板接UTR-S100KE的转接头。 3.给数字电桥做清零校准。 4.在数字电桥上设置需要测量的电子元件参数，触发方式设置成外部触发。 5.插入电子元器件进行测试，测试的结果会显示在屏幕上。

数字电桥设备显示的SER和PAR字符表示什么, 和如何使用？

数字电桥的SER（串联）和PAR（并联）主要用于测量（电容C, 电感L, 电阻R），不同阻抗特性的元件所选的模式。选择正确的模式可以提高测量精度并避免误差。低阻抗（≤1kΩ）→ SER（如电解电容器, 小电感器, 低电阻电阻器）。高阻抗（≥10kΩ）→ PAR（如薄膜电容器, 高电阻电阻器, 绝缘材料）。

使用数字电桥测试电解电容时为什么出现负值？

1.测试夹子测试时存在反接 2.测试频率过高（电解电容基频低至120Hz或1Khz） 3.选择测试模式：电解电容器适用于并联连接Cp
