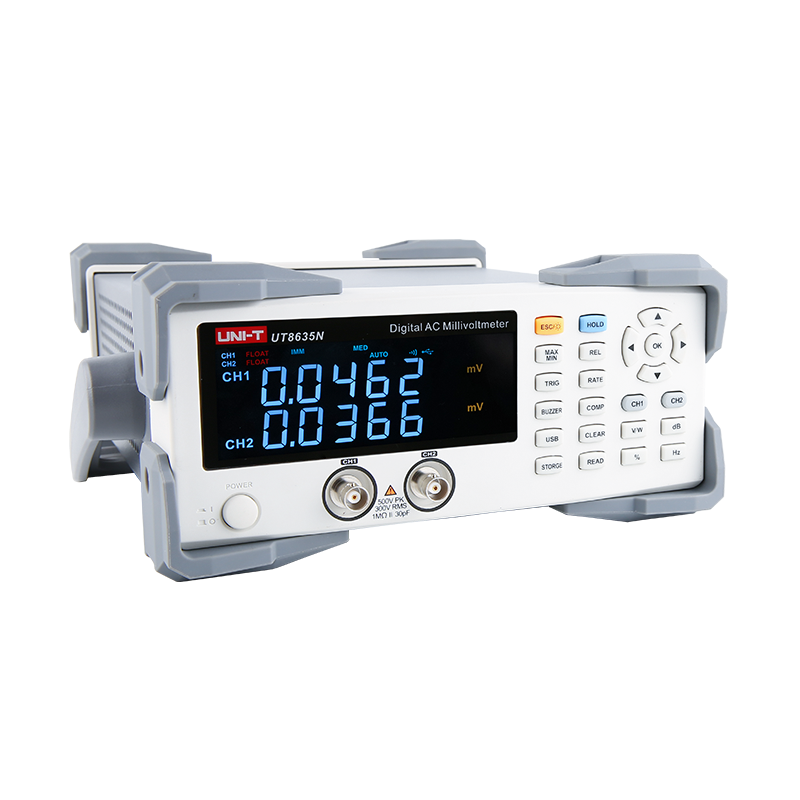

UT8630N 系列

UT8630N是一系列数字交流毫伏表，最大显示38000,具有多功能、高精度等特点。UT8630N系列最高测量电压380V, 最小有效分辨力50µV.

通道数

5Hz-5MHz

频率范围

AC：50μV~380V

电压范围

-83.8dBm~51.76dBm
（0dBm=1mW，600Ω）

dBm

140μV~850V

Vpp

概述

型号

配件

选件

手册

固件/软件

示例程序

视频

多种测量单位可切换

Vpp、dBm、dB等

手/自动量程可选

三档测量速率可选

在测量时，短按RATE键可以设置测量速率，共有快速、中速、慢速三种测量速率，较慢的测量速率可以得到更稳定的读数。在快速模式时，测量结果会比中速和慢速模式时少保留一位小数点。注：两通道共用同一测量速率

测量电压同时可监测频率

测量频率范围：UT8633N（5Hz~3MHz）；

UT8635N（5Hz~5MHz）

浮地测量与接地测量

长按CH1键可以设置通道一为接地或浮地。

长按CH2键可以设置通道二为接地或浮地。

保持功能

测量时，短按HOLD键打开或关闭此功能，此功能只对第一行的测量值有效。打开此功能后，依据设置的CNT值和WIN值，捕获一个稳定的测量值。启动捕获时，LCD符号“HOLD”会闪烁并且显示实时测量值，当连续的CNT个测量值的差值都在WIN值范围内，则将最后一个测量值作为获得的稳定值显示在第一行，并且LCD符号“HOLD”停止闪烁、改为常显状态。如果之后的测量值不超出WIN值定义的范围，则保留现有稳定值并显示之；如果某次测量值超出WIN值定义的范围，则重新开始捕获稳定值。

极限比较功能

测量时，短按COMP键打开或关闭比较模式，此功能只对第一行的测量值有效。打开比较模式后，第一行的测量值会依照比较模式的设置值作比较。如果测量值在设置值的上、下限值范围内，LCD指示出“COMP IN”并且没有警报声；如果测量值小于设置值的下限值，LCD指示出“COMP LO”并且发出警报声（警报声开启时）；如果测量值大于设置值的上限值，LCD指示出“COMP HI”并且发出警报声（警报声开启时）。通过长按BUZZER键来开启或关闭警报声。注：此功能只对第一行的测量值有效

最大/最小值测量

测量时，短按MAXMIN键进入MAXMIN功能，此功能只对第一行的测量值有效。进入此功能后，机子开始捕捉第一行测量值的最大值和最小值。开启此功能后，短按MAXMIN键可以循环切换显示值，LCD指示“MAXMIN”时、第一行的值是当前值，LCD指示“MAX”时、第一行的值是最大值，LCD指示“MIN”时、第一行的值是最小值。注：此功能只对第一行的测量值有效

三种触发模式可选

在测量时，长按TRIG键可以选择测量的触发模式，共有立即触发、手动触发、总线触发三种模式。立即触发无需任何条件、完成一次测量后立即开始下一次测量，机子不断测量并显示；手动触发时，手动短按一次TRIG键就触发一次测量、完成后不继续测量而是等待下次触发；总线触发时，收到一次来自通讯总线的触发命令就触发一次测量、完成后不继续测量而是等待下次触发。注：两个通道共用相同的触发设置和触发信号

相对值测量功能

测量时，短按REL键打开或关闭相对值测量功能，此功能只对第一行的测量值有效。关闭时短按REL键，会选用当前第一行的测量值为参考值来开启相对值测量，之后第一行的显示值为：显示值=原始测量值-参考值。注：此功能只对第一行的测量值有效

型号

通道数

频率范围

电压范围

dBm

Vpp

价格(未税)

对比

UT8635N

5Hz~5MHz

50μV~380V

-83.8dBm~51.76dBm（0dBm=1mW，600Ω）

140μV~850V

¥2,749

加入对比

UT8633N

5Hz~3MHz

50μV~380V

-83.8dBm~51.76dBm（0dBm=1mW，600Ω）

140μV~850V

¥2,419

加入对比

UT8635N

通道数：

频率范围：

5Hz~5MHz

电压范围：

50μV~380V

DBM：

-83.8dBm~51.76dBm（0dBm=1mW，600Ω）

VPP：

140μV~850V

价格(未税)：

¥2,749

加入对比

UT8633N

通道数：

频率范围：

5Hz~3MHz

电压范围：

50μV~380V

DBM：

-83.8dBm~51.76dBm（0dBm=1mW，600Ω）

VPP：

140μV~850V

价格(未税)：

¥2,419

加入对比

开始对比

使用手册

名称

版本号

更新日期

下载

UT8630N系列使用手册

V3.0

2024.3.13

编程手册

名称

版本号

更新日期

下载

UT8630N编程手册

V1.0

2024.07.02

数据手册

名称

版本号

更新日期

下载

上位机软件

名称

版本号

更新日期

下载

通用手册

名称

版本号

更新日期

下载

其他资料

名称

版本号

更新日期

下载

UT8630N系列单页

V3.0

2024.03.30

软件

UT8630N系列软件

版本号: V3.0

2023.02.20

固件

示例程序

UNI-T SDK

版本号: V2.3

2025.05.22

问答

对比数据	UT8630N系列	ZG A904577
通道数	2	2
频率范围	5Hz-5MHz	10Hz-2MHz
电压范围	AC：50μV-380V	AC：30μV-300V
dBm	-83.8dBm-51.76dBm （0dBm=1mW，600Ω）	-88.24dBm-51.76dBm （0dBm=1mW，600Ω）
Vpp	140μV-850V	84.85μV-848.5V
