UDP6720 系列
1
通道数
180W
最大输出功率
60V
最大输出电压
8A
最大输出电流
10mV/1mA
分辨率
概述
型号
配件
选件
手册
固件/软件
示例程序
视频
问答
列表模式&延时器功能
列表模式可设定48组任意电压，电流输出，输出间隔时间可调，还提供输出波形预览与输出循环设置，实现真正可在线编程功能。 延时器功能提供48组开关状态预设，还提供保护电压阈值设置。
列表模式&延时器功能

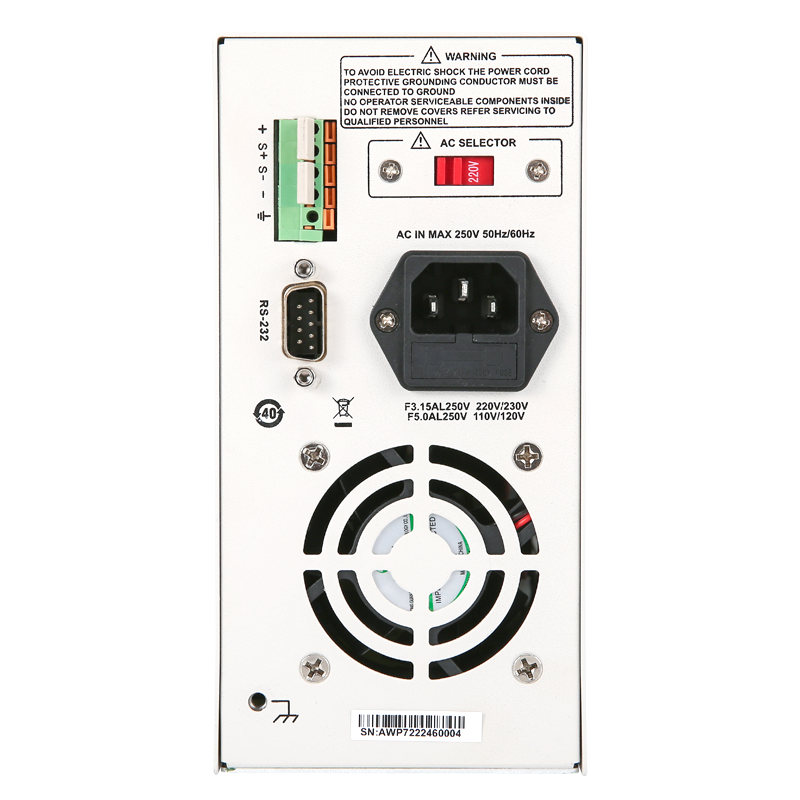

RS232通信
UDP6720系列标配RS232通信接口与上位机软件，用户利用该软件可以轻松的对电源系统进行远程控制，进行输出电压、电流的设置及数据保存。
RS232通信
远端补偿功能
UDP6720系列提供远端补偿功能，用户可以通过将负载端的电压信号接入到远端补偿端子中，来激活此功能。补偿功能的应用使得输出负载端电压不再受电流大小和负载线分压的影响，可使输出电压始终维持设定值输出，最终保证了输出电压的精度。
远端补偿功能
远端补偿功能
Auto Range功能
UDP6720系列电源具有同类领先的宽范围电压/电流使用率，可以在固定功率下，实现不同电压和电流的组合输出，单台电源即可满足高压低电流或是低压大电流的不同待测物的测试，大大提高了应用范围。
Auto Range功能

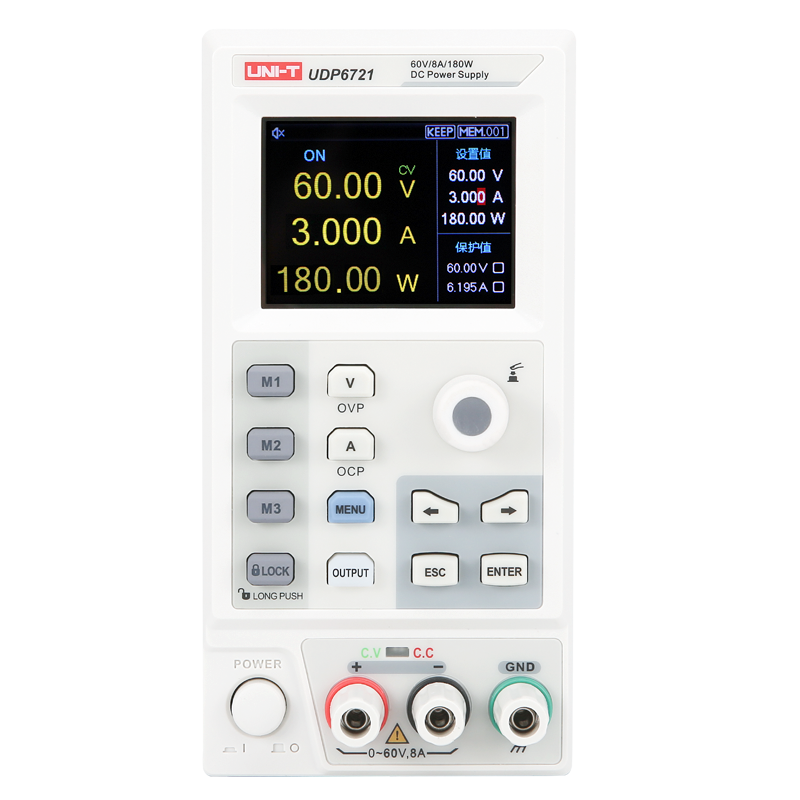

多功能交互显示
UDP6720系列为用户提供了功能丰富，操作简单的人机交互界面，应用了2.8‘’高清显示屏，可以实时显示电源当前的设定输出电压/电流、实际输出电压/电流和保护输出电压/电流值；同时用户还能够便捷的进行系统的设置，此人性化设置可以满足工程师测试中的多种应用需求。
多功能交互显示
UDP6721
通道数：
1
最大输出功率：
180W
最大输出电压：
60V
最大输出电流：
8A
分辨率：
10mV/1mA
价格(未税)：
¥1,749
加入对比
UDP6720
通道数：
1
最大输出功率：
100W
最大输出电压：
60V
最大输出电流：
5A
分辨率：
10mV/1mA
价格(未税)：
¥1,139
加入对比
开始对比
有源探头
无源探头
高压差分探头
电流探头
激活选件
测试选件
UT-L89
UT-L89
鳄鱼夹连接线
UT-L0615-OO
UT-L0615-OO
电源负载测试线
UT-L0110-BU
UT-L0110-BU
电源负载测试线
UT-L0312-UU
UT-L0312-UU
电源负载测试线
UT-L0320-UU
UT-L0320-UU
电源负载测试线
UT-L0110-BB
UT-L0110-BB
电源负载测试线
UTE-L16C
UTE-L16C
鳄鱼夹连接线 16A
其他探头
通用手册
名称
版本号
更新日期
下载
使用手册
名称
版本号
更新日期
下载
UDP6720系列使用手册
V4.0
2022.08.30
download
编程手册
名称
版本号
更新日期
下载
UDP6720系列编程手册
V2.0
2022.04.17
download
数据手册
名称
版本号
更新日期
下载
UDP6720系列数据手册
V4.0
2022.05.02
download
UDP6720系列技术指标
REV.5
2022.5.27
download
上位机软件
名称
版本号
更新日期
下载
其他资料
名称
版本号
更新日期
下载
UDP6720系列单页
V3.0
2024.03.14
download
软件
UDP6730/20系列上位机软件
版本号: V1.2.3
2024.06.18
固件
UDP6720系列 固件包
版本号: V1.09
2024.09.02
示例程序
USBTMC.py
版本号: V1.0
2024.12.20
USB_UART_SCPI.py
版本号: V1.0
2024.12.20
问答
电源电压设置24V，电流设置4~5A，接上负载输出后，电源显示24V，但负载上只有23V多一点，而且用万用表测出来也是23V多一点，这个是不是电源有问题呢？
按下键盘时没有反应？
电源无法开机？
电源输出的电压电流会变化，与设置的电压电流值不一致？
电源设置成用电器的工作电压电流输出，却无法启动用电器（例：电源替代电瓶供电）？
