UDP5300 系列
UDP5300系列单通道可编程线性直流电源拥有数码屏显示，测量范围广泛，具备1mV/0.1mA高精度分辨率，电源兼具桌上型和系统型的特性，可任意搭配其他仪器，集成特殊功能的测试系统，完成不同场合下的测量需求，具有高性价比优势，给用户的使用带来极大的方便，是普通可编程电源的换代产品。
1
通道数
360W
最大输出功率
36V
最大输出电压
10A
最大输出电流
1mV/0.1mA
分辨率
概述
型号
配件
选件
手册
固件/软件
示例程序
视频
电压/电流高精度显示
显示分辨率 1mV/0.1mA
电压/电流高精度显示
过压/过流/过温保护功能
长按“OVP/OCP”键，数码管电压/电流值会闪动，可进行参数设置，当输出端电压/电流超过设置值时，电源将自动关闭输出并数码管显示“OVP/OCP”
过压/过流/过温保护功能
设定值恢复、Set View功能
设定值恢复：电压、电流、过压、过流等参数设置在电源断电/重启后恢复上次的参数值。 Set View功能：一键查看当前预设电压/电流值 。
设定值恢复、Set View功能
五组设置保存与调用
<p><span style="font-size: 18px;">“M1”至“M5”五个按键可以预存5组配置参数，方便用户随时调用使用。</span></p>
五组设置保存与调用
智能温控风扇
随时检测机箱内温度情况，智能控制风扇转动，节约能源，降低噪音。
智能温控风扇
远端测量与触发功能
远端测量功能：避免因负载电流过大而在测试线上引起的压降误差，保证测量精度。 触发功能：电源后面板的远端触发端子“TRIG与GND”可用于触发电源输出和关闭输出，“TRIG与GND”短路一次电源输出状态即被触发一次。
远端测量与触发功能

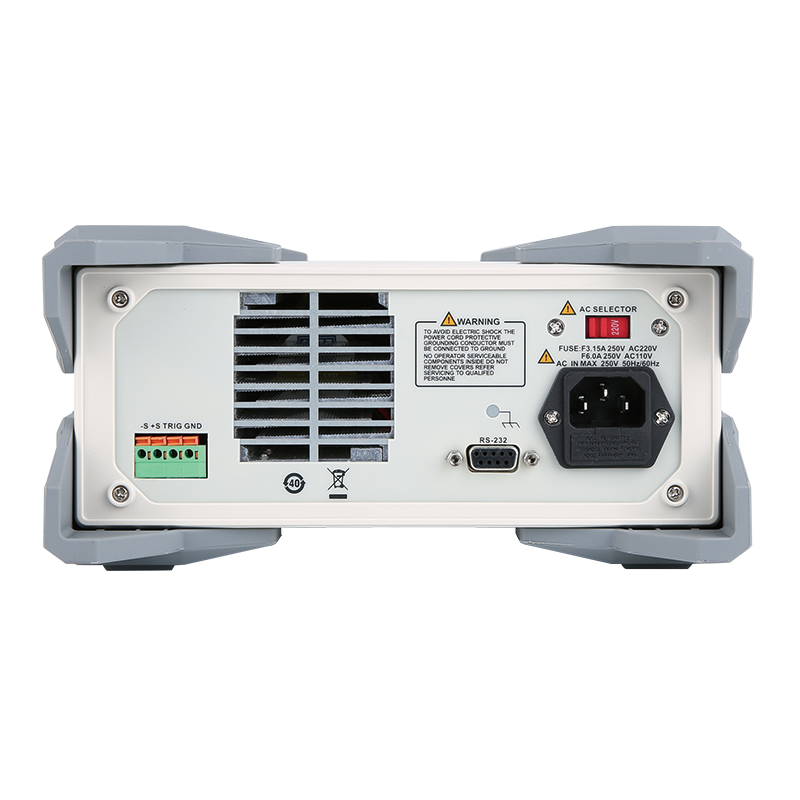

后面板接口介绍
标配RS-232C接口 遵循标准SCPI通信协议
后面板接口介绍
UDP5310
通道数：
1
最大输出功率：
360W
最大输出电压：
0-36V
最大输出电流：
0-10A
分辨率：
10mV/1mA
价格(未税)：
¥4,499
加入对比
UDP5306S
通道数：
1
最大输出功率：
216W
最大输出电压：
0-36V
最大输出电流：
0-6A
分辨率：
1mV/0.1mA
价格(未税)：
¥3,899
加入对比
UDP5306
通道数：
1
最大输出功率：
216W
最大输出电压：
0-36V
最大输出电流：
0-6A
分辨率：
10mV/1mA
价格(未税)：
¥2,199
加入对比
UDP5303
通道数：
1
最大输出功率：
108W
最大输出电压：
0-36V
最大输出电流：
0-3A
分辨率：
10mV/1mA
价格(未税)：
¥1,699
加入对比
开始对比
有源探头
无源探头
高压差分探头
电流探头
激活选件
测试选件
UT-L89
UT-L89
鳄鱼夹连接线
UT-L0615-OO
UT-L0615-OO
电源负载测试线
UT-L0110-BU
UT-L0110-BU
电源负载测试线
UT-L0312-UU
UT-L0312-UU
电源负载测试线
UT-L0320-UU
UT-L0320-UU
电源负载测试线
UT-L0110-BB
UT-L0110-BB
电源负载测试线
UTE-L16C
UTE-L16C
鳄鱼夹连接线 16A
其他探头
通用手册
名称
版本号
更新日期
下载
使用手册
名称
版本号
更新日期
下载
UDP5300系列使用手册
V2.0
2020.08.21
download
编程手册
名称
版本号
更新日期
下载
UDP5300系列编程手册
V2.0
2024.03.27
download
数据手册
名称
版本号
更新日期
下载
UDP5300系列数据手册
REV.2
2021.2.2
download
上位机软件
名称
版本号
更新日期
下载
其他资料
名称
版本号
更新日期
下载
UDP5300系列单页
V4.0
2024.01.03
download
软件
优利德上位机软件
版本号: V10.13
2024.03.16
软件说明
UNIT_app_V8
版本号: -
-
UNIT_app_V34
版本号: -
-
UDP5300系列软件
版本号: V2.0
2021.04.08
固件
示例程序
问答
为什么设置好电压、电流后打开输出看不到电流显示？
电源电压设置24V，电流设置4~5A，接上负载输出后，电源显示24V，但负载上只有23V多一点，而且用万用表测出来也是23V多一点，这个是不是电源有问题呢？
按下键盘时没有反应？
电源怎么进入CC恒流模式？
电源无法开机？
电源输出的电压电流会变化，与设置的电压电流值不一致？
电源设置成用电器的工作电压电流输出，却无法启动用电器（例：电源替代电瓶供电）？
使用UDP5306，发送SCPI指令到仪器无反应，如VOLT25.000？
