UTP20000 系列

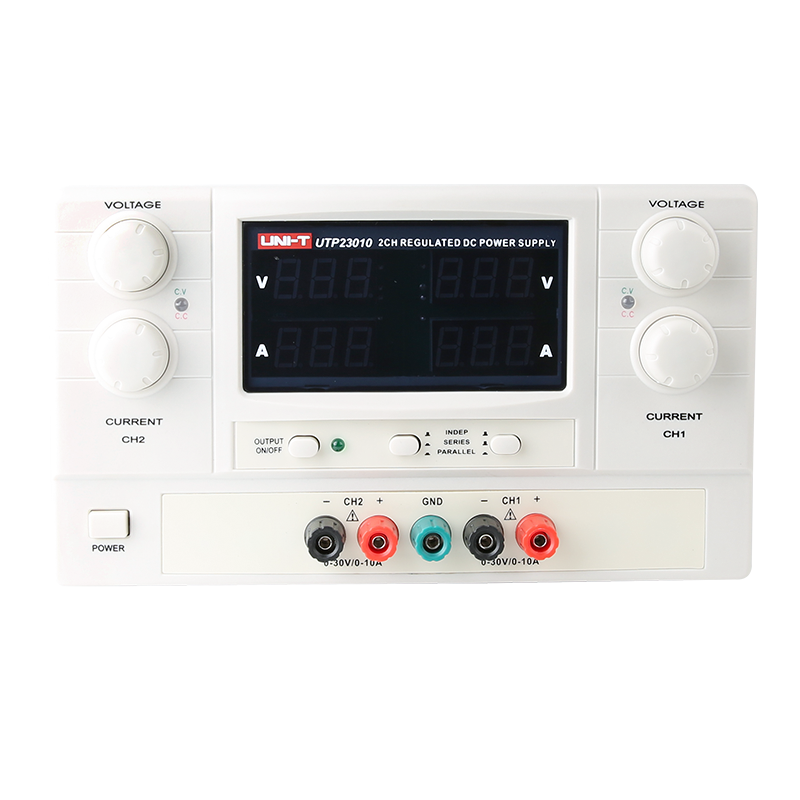

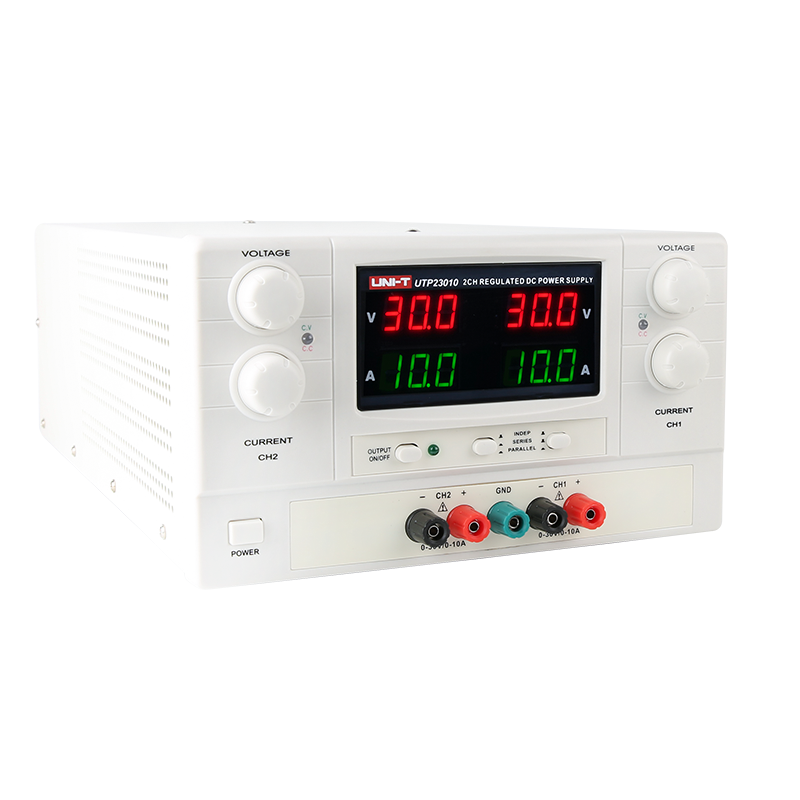

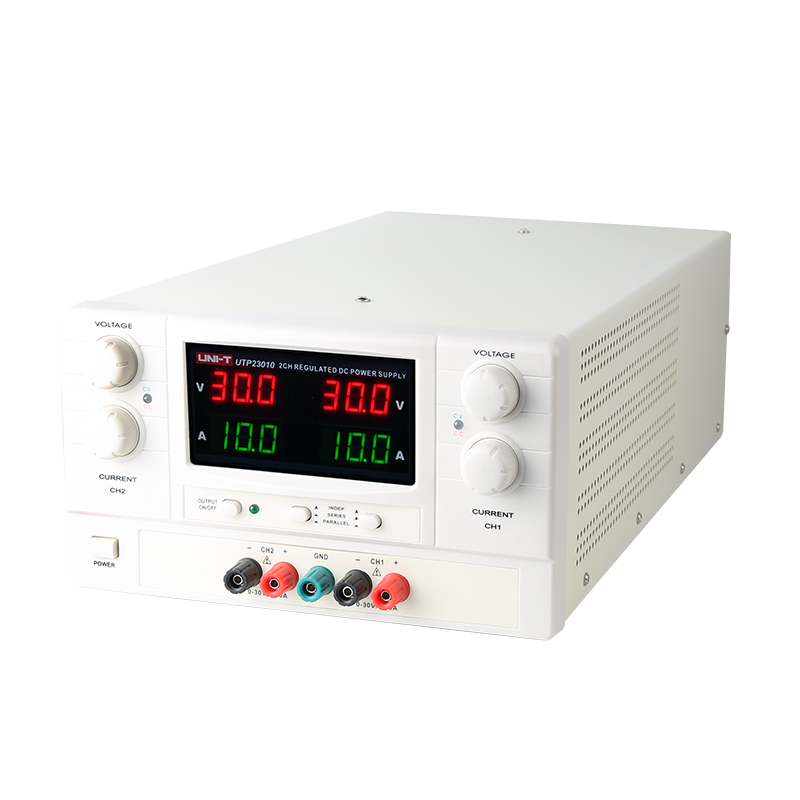

UTP23010是一款双路大功率直流电源，每路有30V电压输出和10A电流输出。在跟踪模式状态下，CH1与CH2两个输出端可以自动连接成串联模式或并联模式，而不需另外在输出端连接任何导线。
UTP23010具有极高的稳定性和高可靠性，是科研部门、大专院校及企事业单页等需要高稳定性直流供电场合的理想选择。
2
通道数
600W
最大输出功率
30V
最大输出电压
10A
最大输出电流
100mV/100mA
分辨率
概述
型号
配件
选件
手册
固件/软件
示例程序
视频
问答
并联跟踪模式
在并联模式下，CH2 的输出电压、电流完全由CH1 的电压和电流旋钮控制，并且跟踪于CH1 输出电压和电流（CH1 和CH2 的电压和电流输出完全相等），使用CH1 电流旋钮来设定限流点。CH1 实际输出电流为电流表显示值的2 倍。
并联跟踪模式
正/负电源串联跟踪输出
如想得到一组共地正负直流电源，如图示接法，将CH2 的正端当作共地点，则CH1 输出端正极对共地点可得到正电压（CH1 表头显示值）及正电流（CH1 表头显示值），而CH2 输出负极对共地点，则可得到与CH1 输出电压相同的负电压，既所谓跟踪式串联电压。
正/负电源串联跟踪输出
单电源串联输出模式
如只需单电源供电，将测试线一端接到CH2 的负端，另一端接到点CH1 的正端，两端可提供2 倍的输出电压值。
单电源串联输出模式
UTP23010
通道数：
2
最大输出功率：
600W
最大输出电压：
0~30V
最大输出电流：
0~10A
分辨率：
100mV/100mA
价格(未税)：
¥4,229
