TPMS射频子系统涵盖发射机与接收机两个方向，二者协同保障通信链路的可靠性：

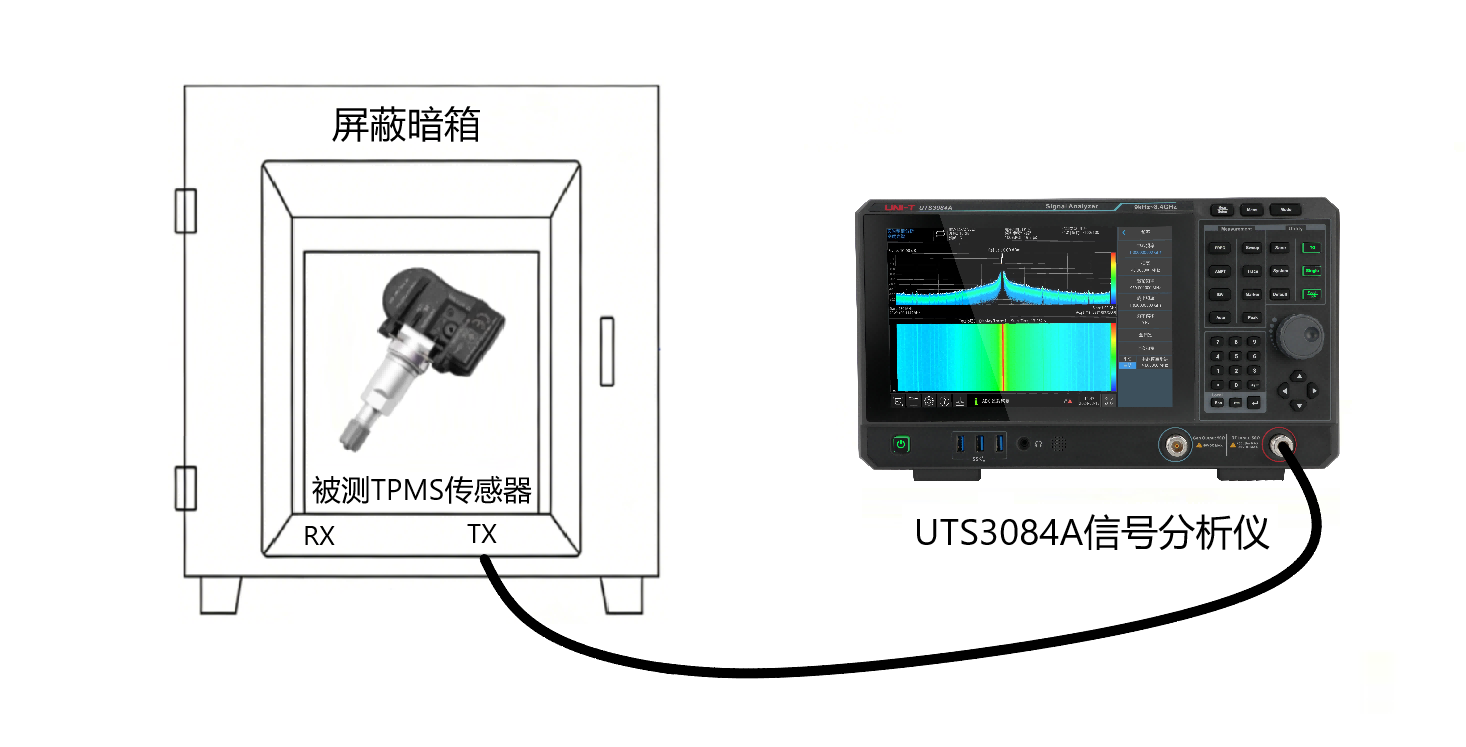

✅ 发射端性能直接决定信号传输距离、电磁兼容性与法规合规性，须验证输出功率、频率精度、调制质量、杂散发射等关键指标。功率偏差、频率漂移或杂散超标均可能导致通信距离不足或整车电磁干扰。

路径校准：测试前需使用矢量网络分析仪或功率计，完成测试链路的路径损耗校准，并将损耗值在仪器内进行补偿，确保功率读数为被测端口真实数值。

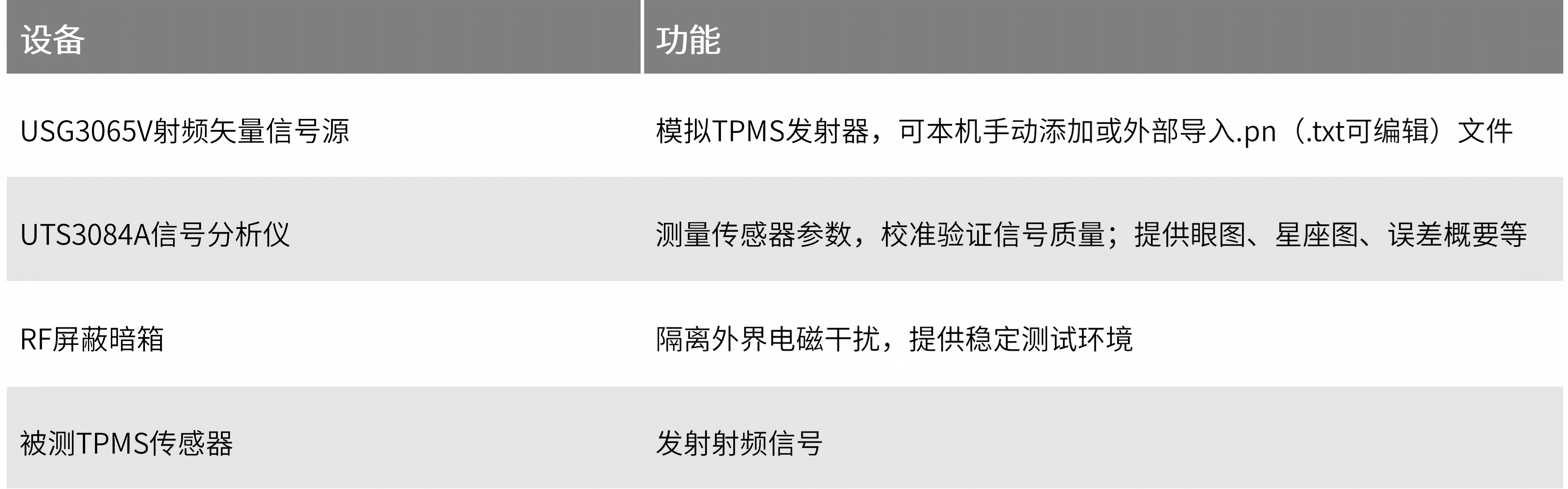

性能测试详细流程

TPMS信号参数：频率433.92MHz、功率-30dBm、2FSK调制方式、频偏36kHz、符号速率10kSps，帧结构=前导码16bit+同步字16bit+载112bit（含CRC），共144bit（曼彻斯特编码后288位）。

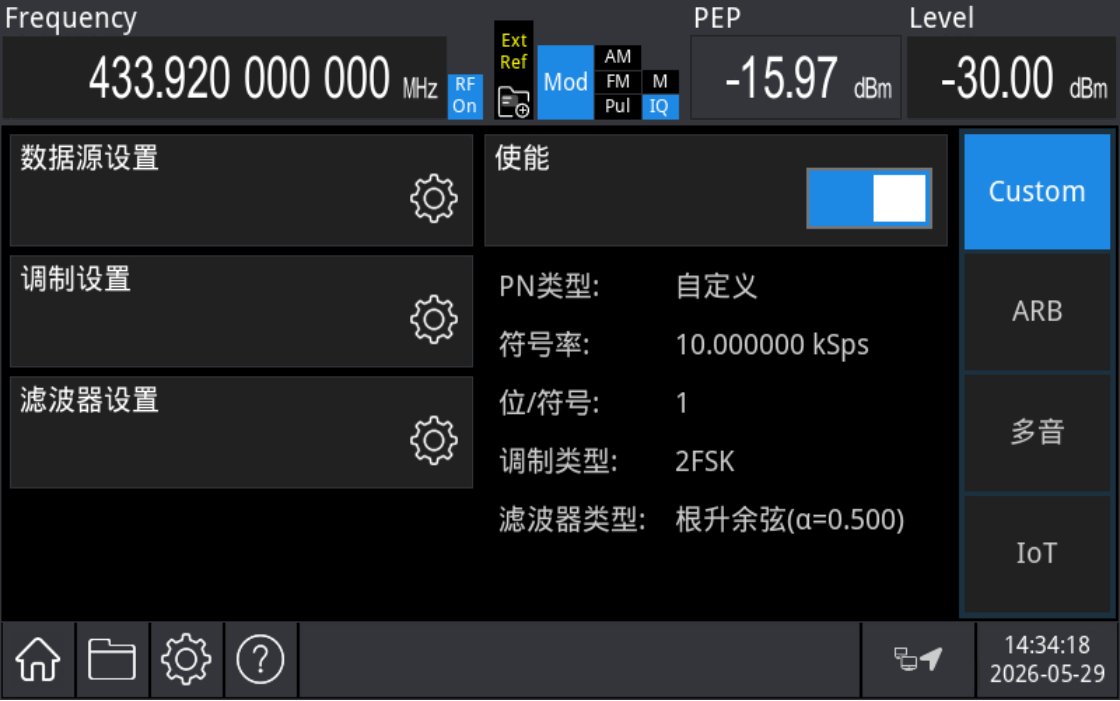

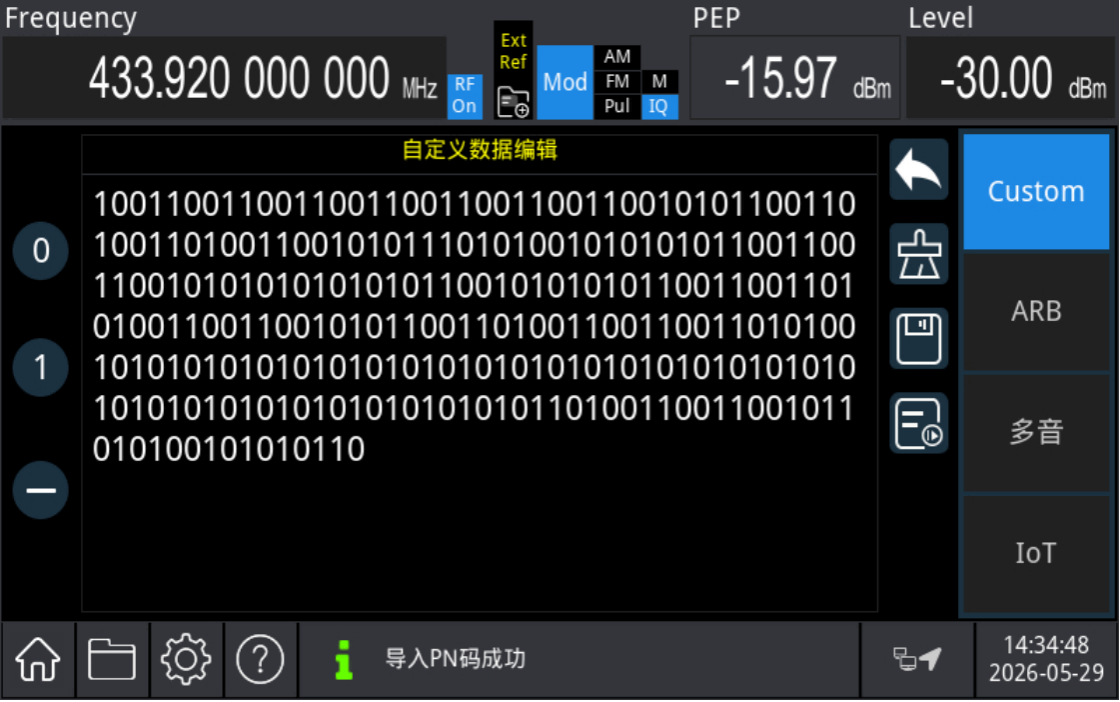

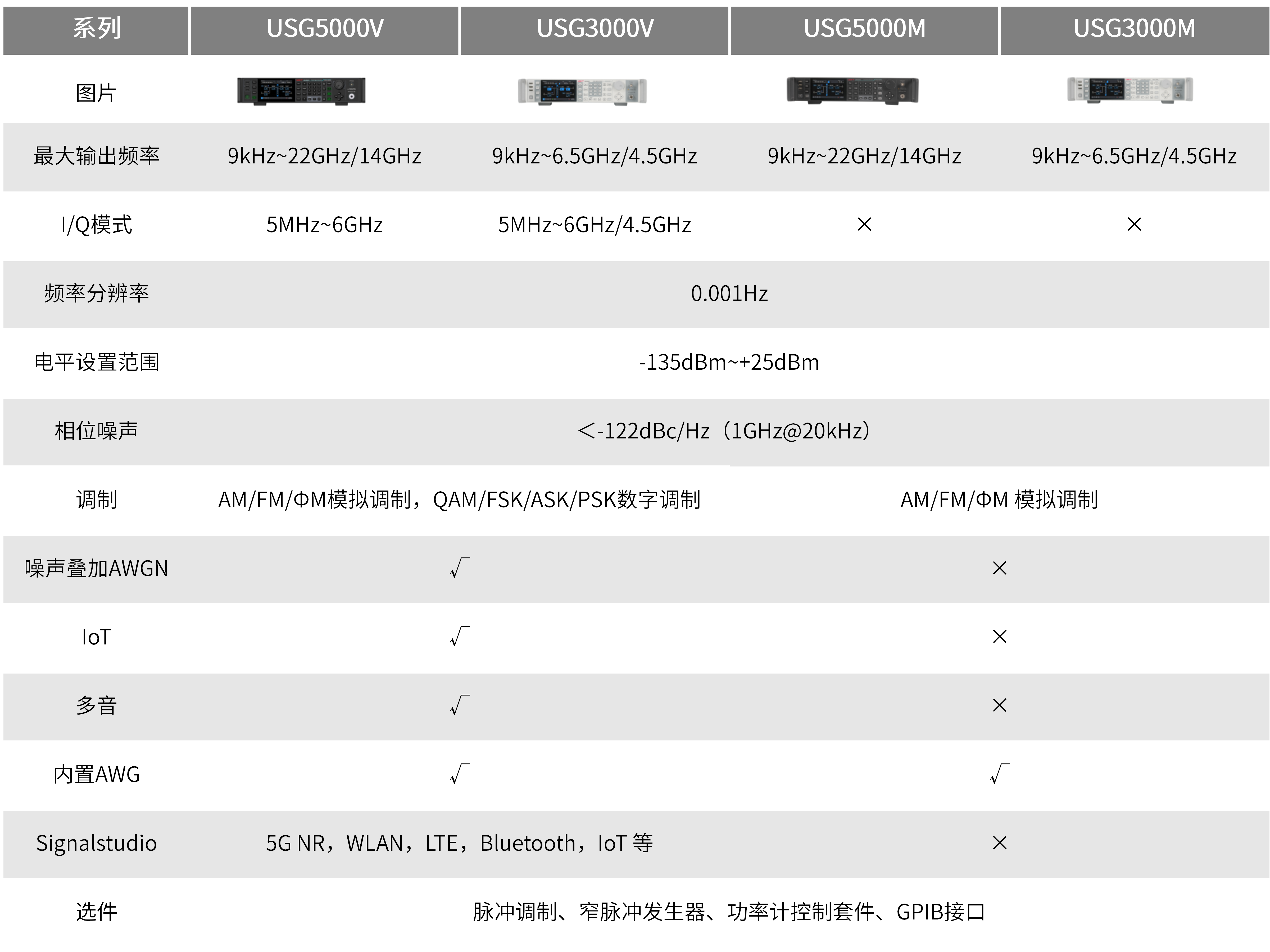

USG3065V配置

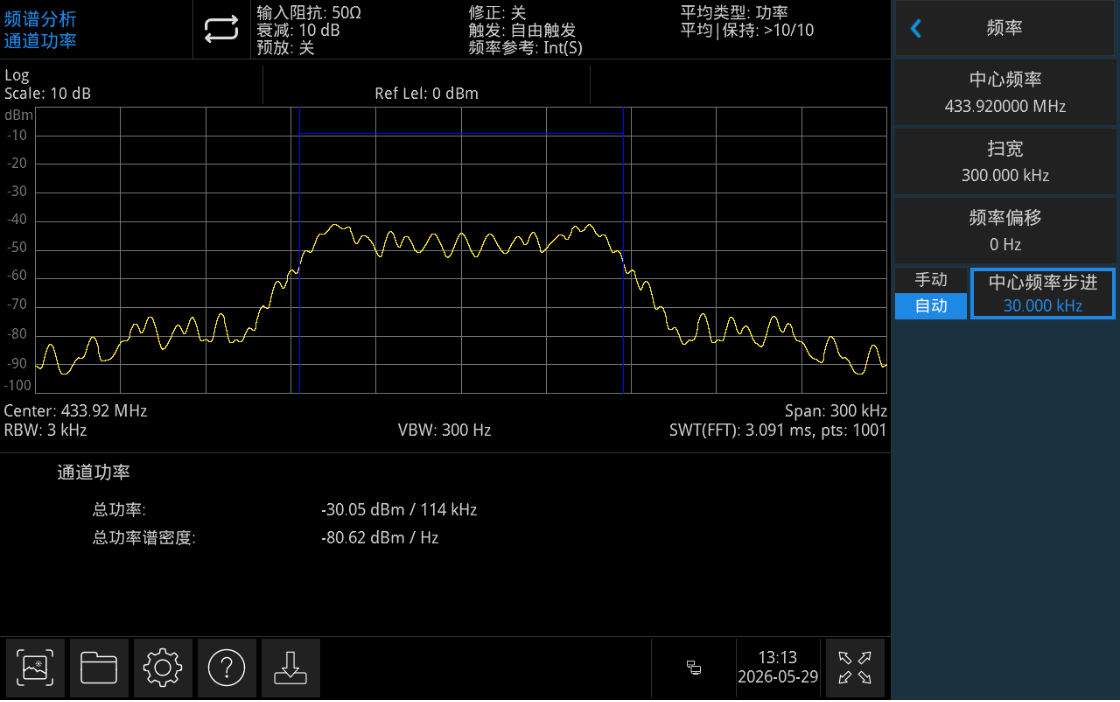

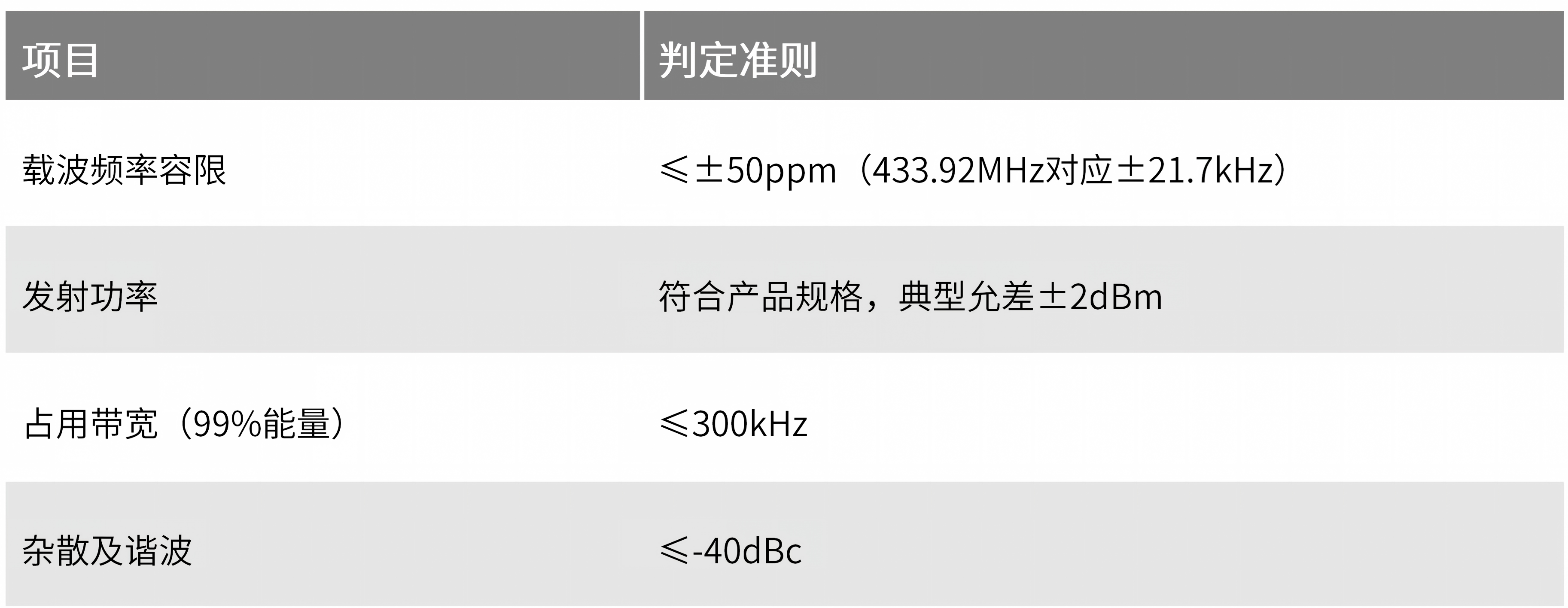

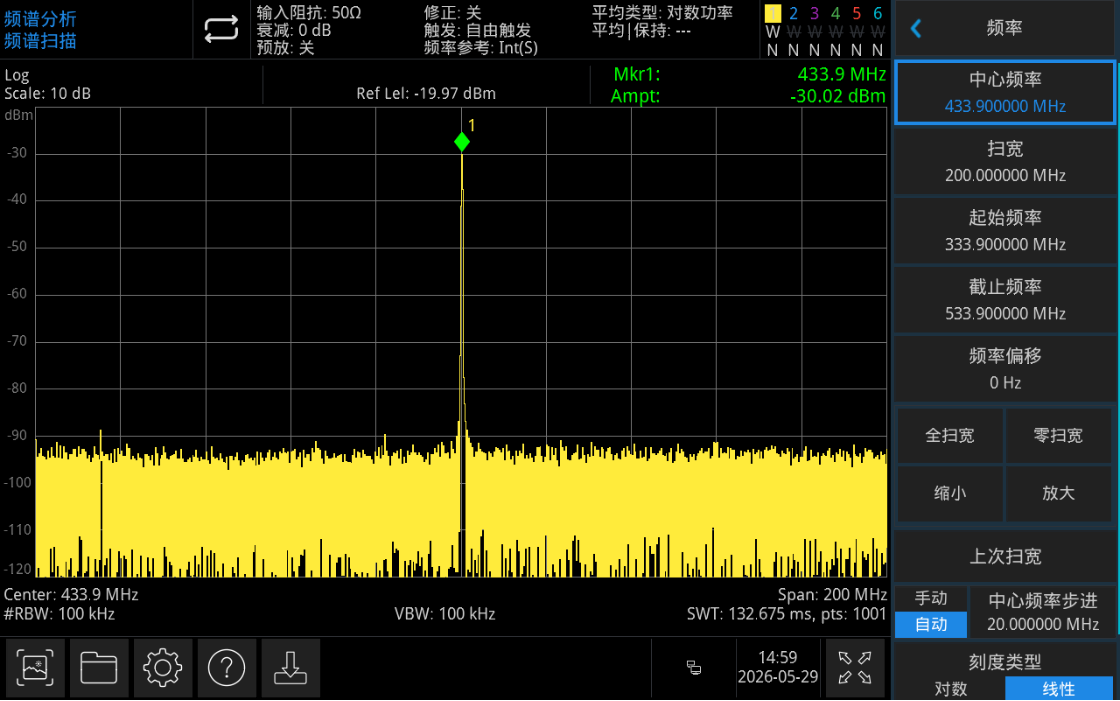

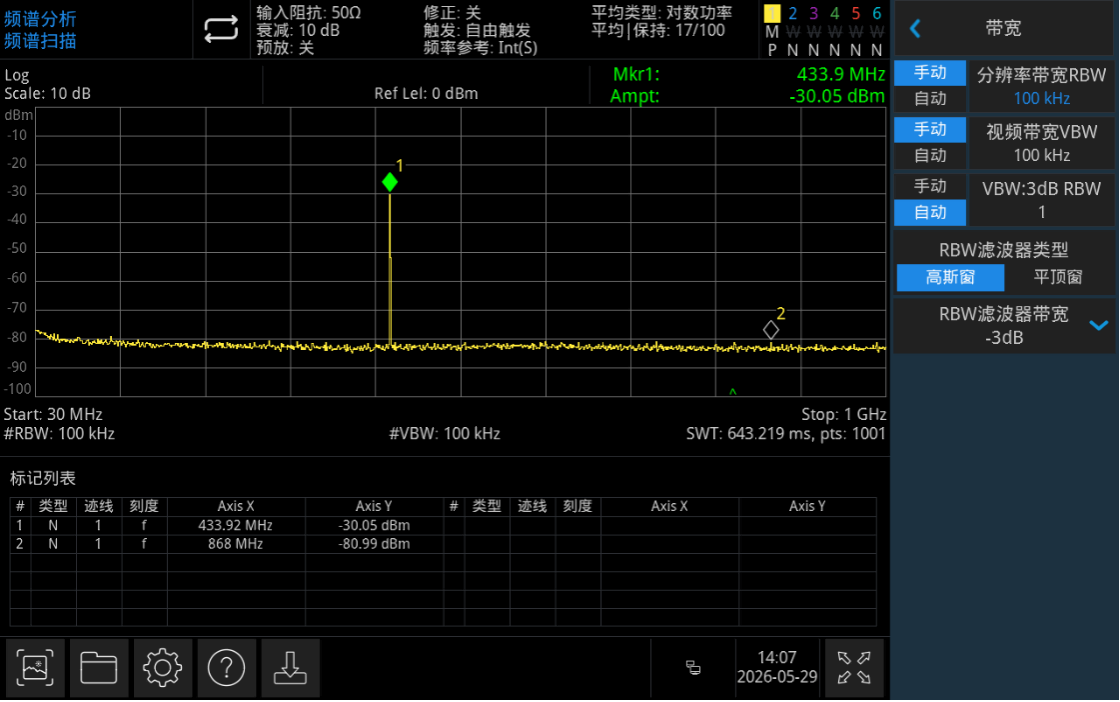

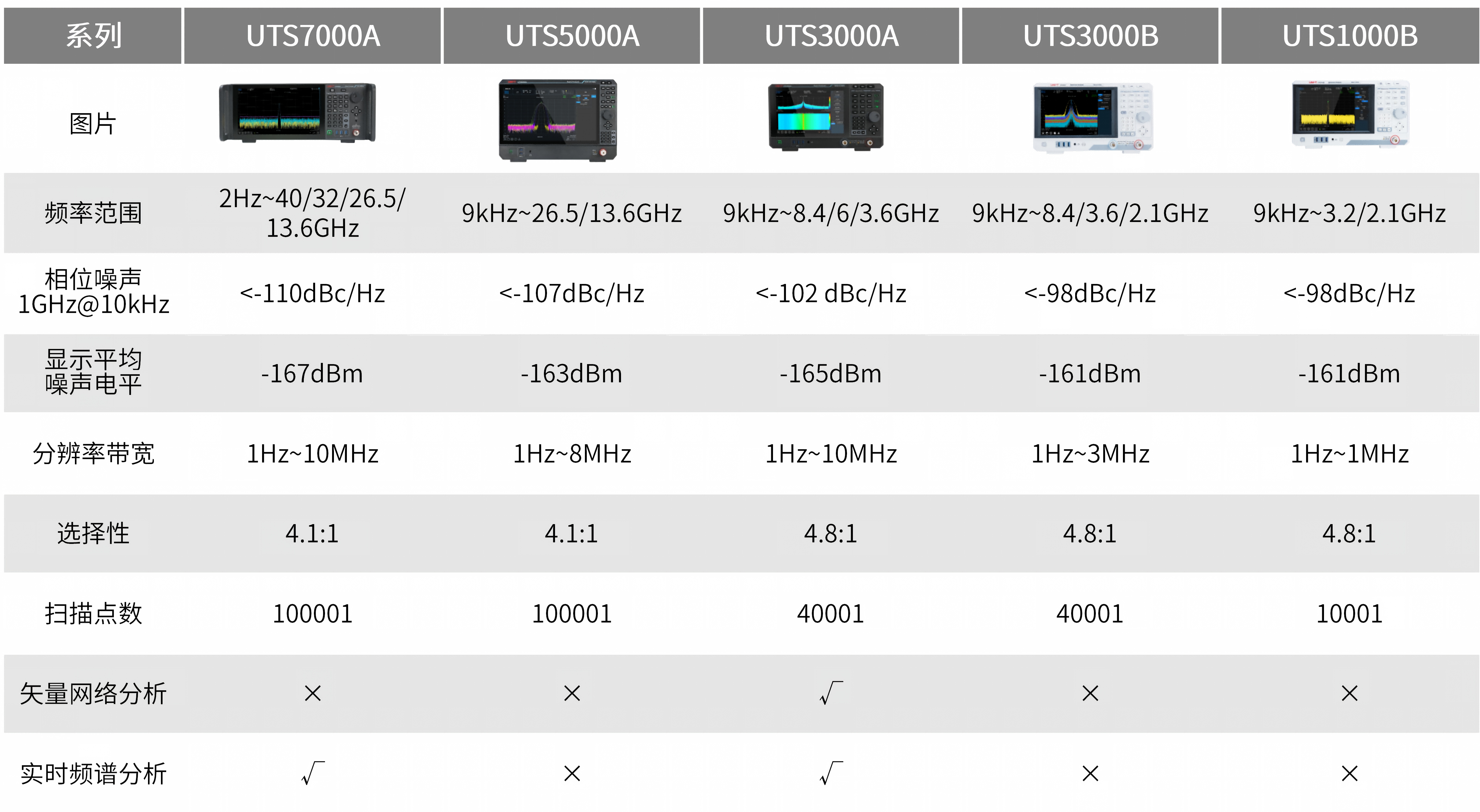

验证发射载波中心频率偏差是否在±50 ppm（±21.7kHz）以内，发射功率是否符合产品规格。本次实测载波频率为433.9MHz，功率-30.05dBm，频率偏差远优于±50ppm限值，证明传感器晶振频率精度表现良好；通道功率实测-30.01dBm，落在典型 ±2dBm允差范围内，功率指标合规。

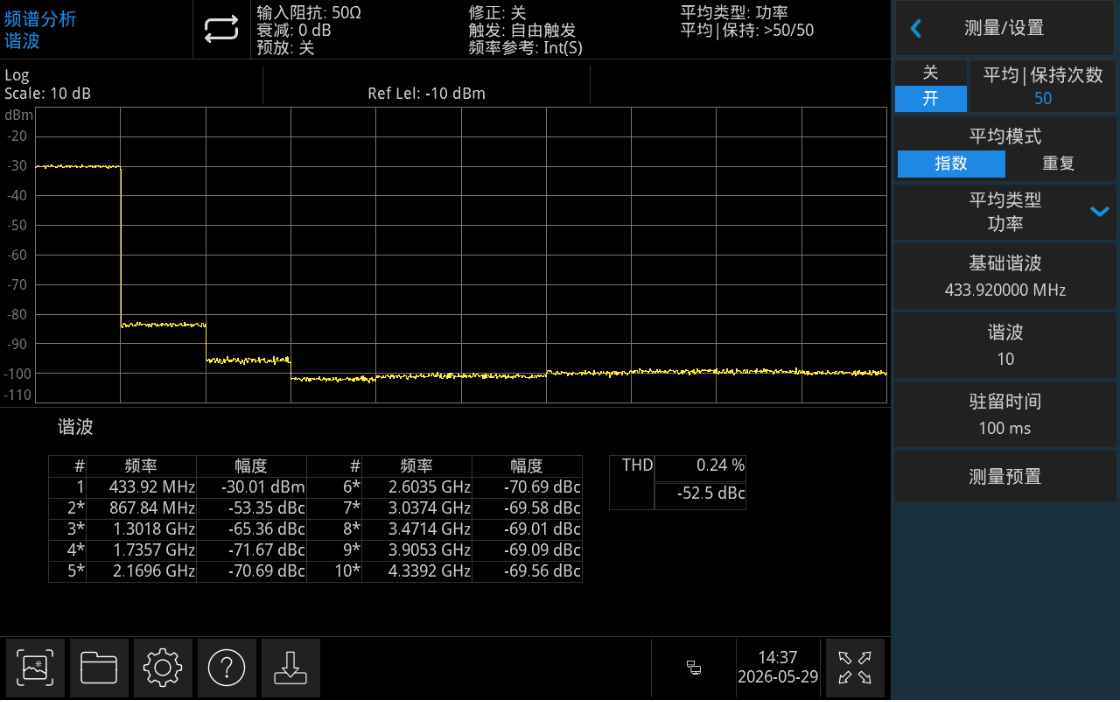

谐波测量用于检测载波各次谐波幅度，验证谐波抑制度，实测各次谐波抑制度均优于-50 dBc，功放线性度与输出匹配网络性能良好。在30 MHz～5 GHz内分段扫描，检测工作频带外除谐波外的非期望发射信号，实测所有频段噪声基底均低于限值20 dB以上，未发现超标杂散信号，电磁兼容性良好，此处只放30MHz~1GHz测量图，如需深度排查 EMI 问题，可启用仪器 EMI 准峰值检波功能进一步扫描分析。

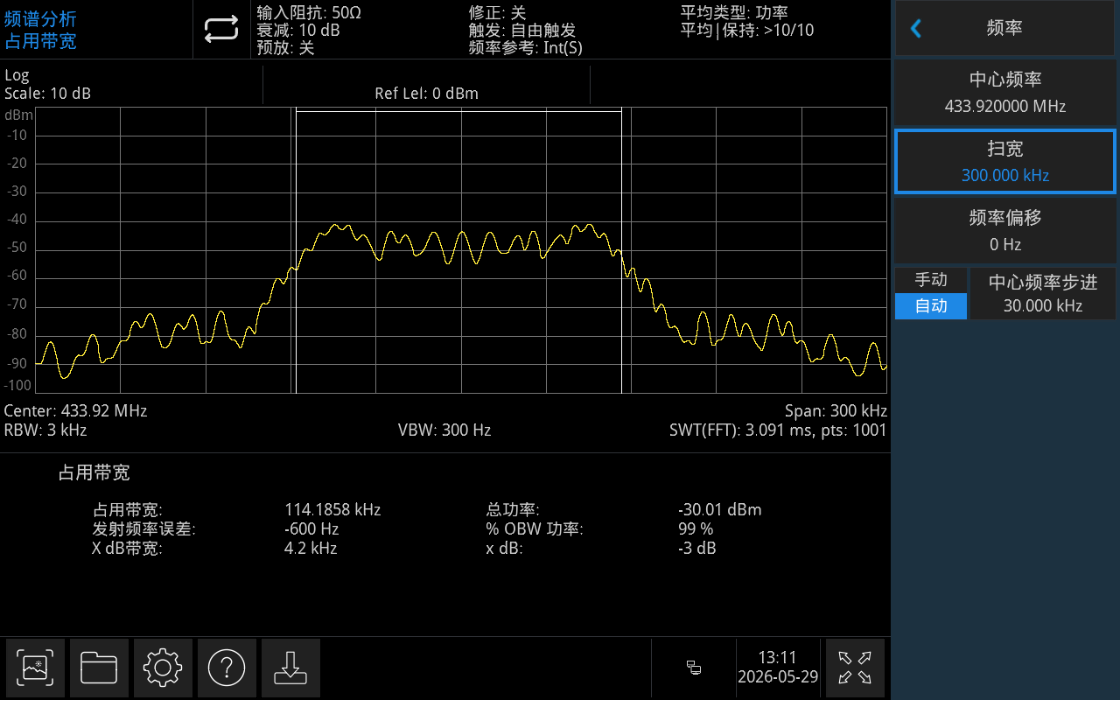

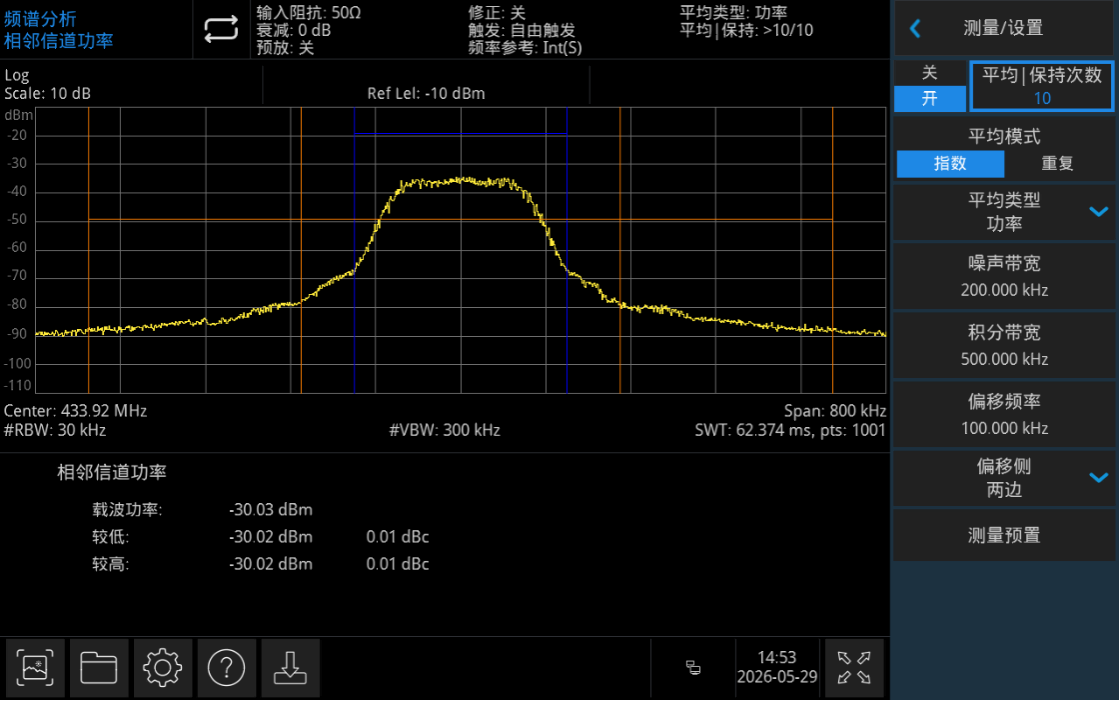

占用带宽验证2FSK调制信号的99%能量占用带宽是否在规定信道间隔内，实测99%OBW仅114.1858kHz，远小于300 kHz信道间隔要求，信号频谱紧凑，邻道泄漏风险低，也可配合邻道功率测量继续进一步验证。

👉FSK调制质量与编码正确性

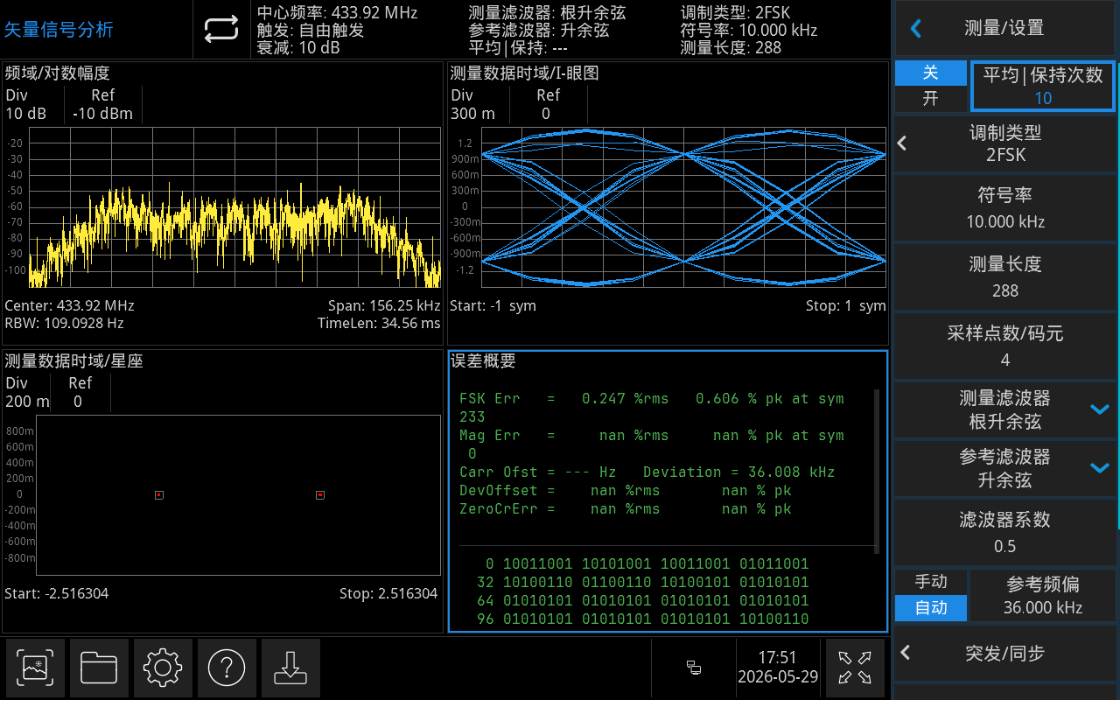

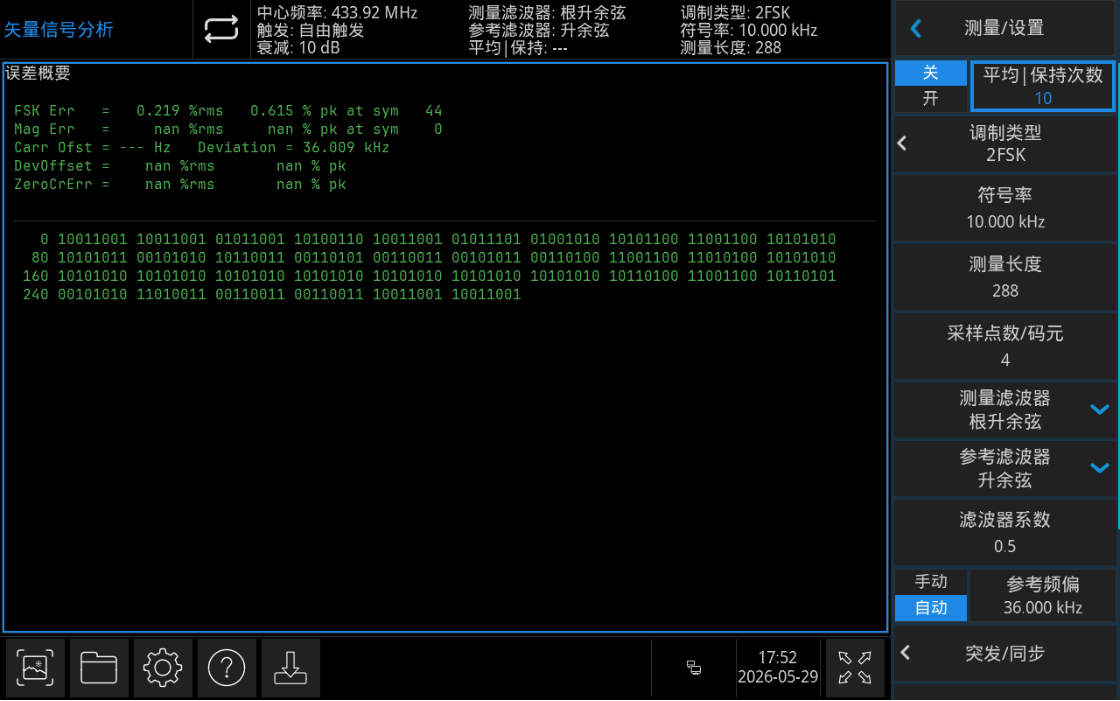

通过分析解调2FSK误差概要可评估调制参数准确性，实测2FSK解调频率和理想频率偏差在0.2%左右，信号整体质量很好，频偏等各项调制参数均在设计容差范围内；符号表验证传感器从基带编码到射频调制的整个发射链路数据编码正确性。逐位对比解调符号表288位全部与预设序列全部一致，误码数为零。

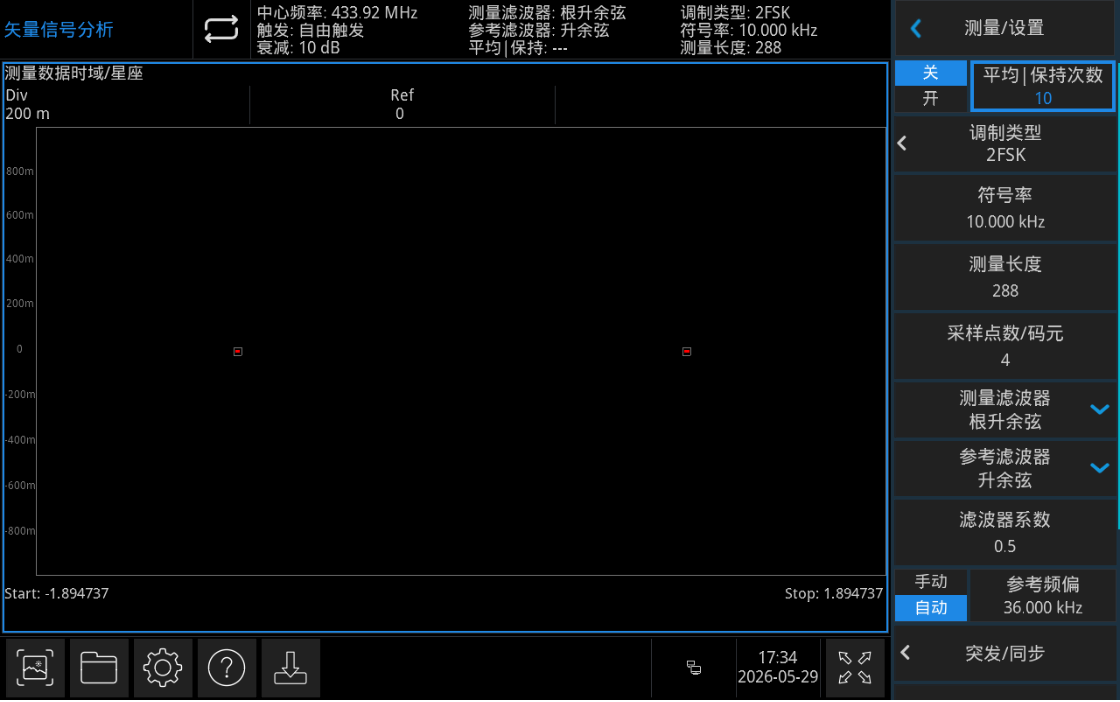

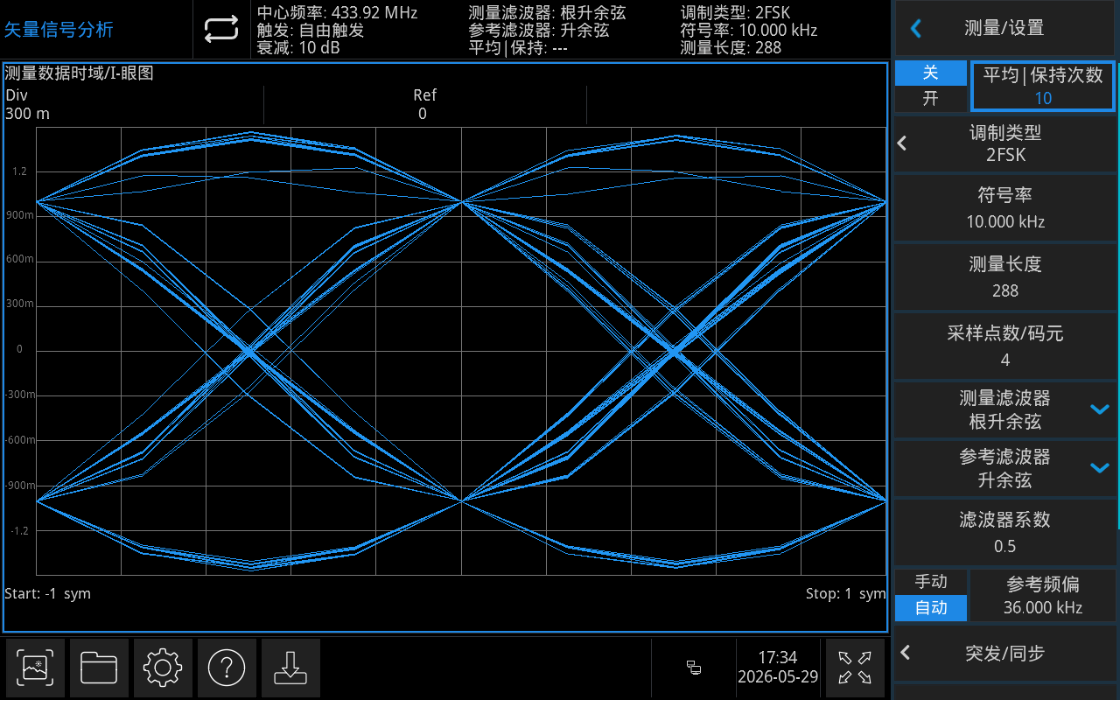

星座图可直观评估FSK调制失真情况。实测星座图呈现两个聚敛度高的清晰点，无旋转、无发散，调制器精度优良。眼图用于评估码间干扰程度。眼图睁开度大、轨迹对称、过零点集中，码间干扰极小，曼彻斯特编码跳变沿清晰，接收端可在最佳采样点准确判决。

✅ 接收灵敏度判定门限：以比特误码率BER = 10⁻³为灵敏度判定条件。测试时逐步衰减信号功率，当BER首次超过该门限时，前一档接收端口功率即为灵敏度。

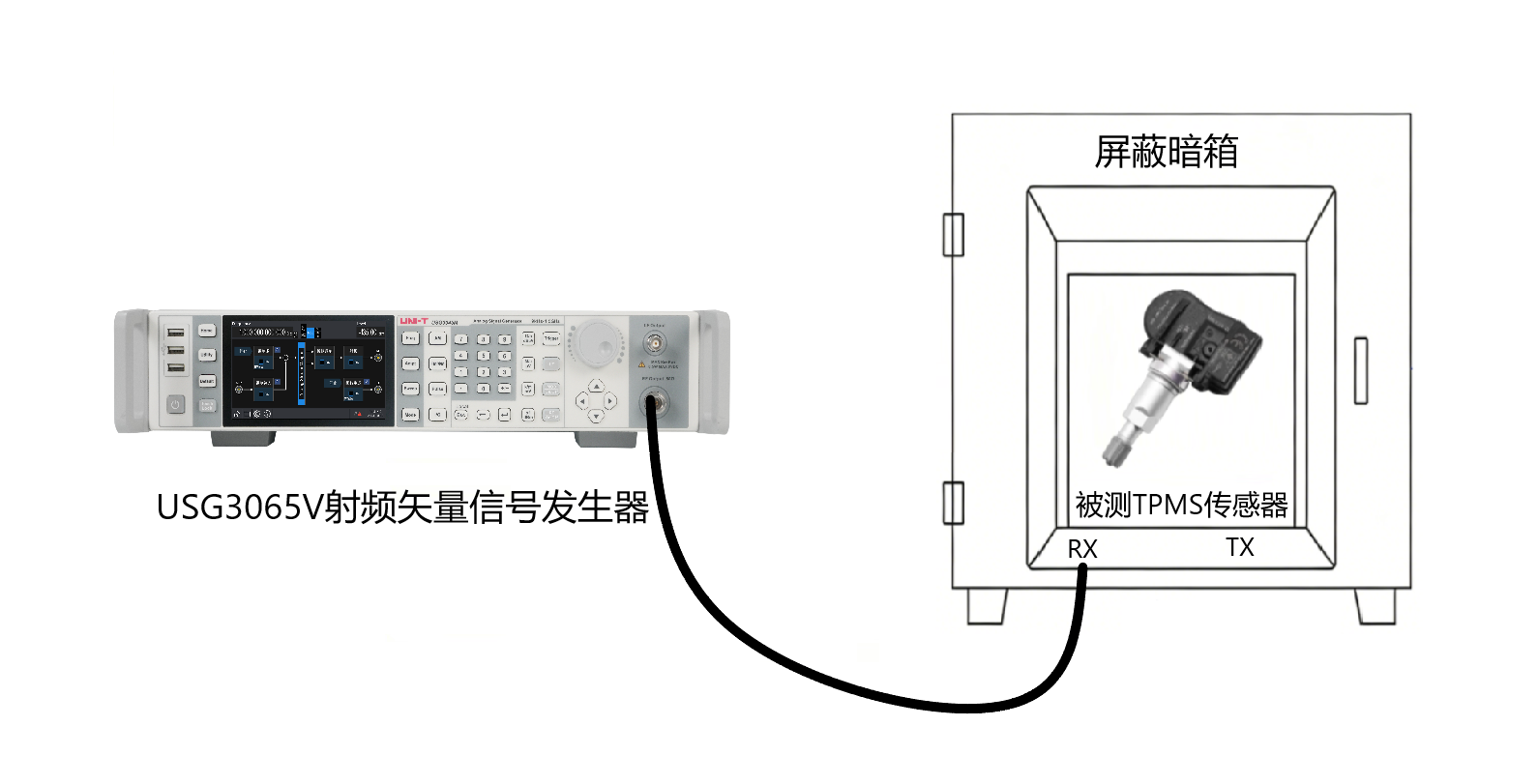

✅ 测试原理：由矢量信号发生器产生与发射机规格一致的FSK激励信号，经传导链路注入被测接收模块射频输入端。连接接收模块前，须先用矢量信号分析仪在VSA解调模式下通过符号表验证激励序列的正确性，确认无误再接模块。
