概述
功率驱动芯片是电动汽车及电力电子系统中，专门用于处理高电压、大电流电能转换与精准控制的集成电路（或模块），堪称“电能的开关与指挥官”。它通过集成功率开关元件（如 IGBT、MOSFET、SiC/GaN器件）和配套控制电路（驱动、保护、检测），实现对电能形态（直流 / 交流）、电压、电流的灵活调控，是连接电源（如电池）与负载（如电机、充电设备）的核心枢纽。具体而言，它主要应用在以下关键系统与场景：
电机控制器（MCU）
✅ 应用场景：电动汽车的动力输出核心，负责将动力电池的直流电转换为三相交流电，驱动电机旋转（永磁同步电机 / 异步电机），实现车辆加速、减速、爬坡等动作。
✅ 芯片角色：作为逆变器（Inverter）的核心功率开关元件，通常采用 IGBT 模块或 SiC/GaN 功率芯片（如 SiC MOSFET），配合驱动电路（如隔离驱动 IC）和保护电路（如 DESAT 检测、过温保护）。
✅ 关键作用：
高频开关（10~20kHz，SiC 可至 100kHz+）控制电流波形，提升电机效率（减少谐波损耗）。
承受电机峰值电流（200~500A）和反电动势冲击，确保动力响应平顺。
集成功能安全（如 ASIL D 级）保护，防止过流、短路导致电机或控制器损坏。
车载充电机（OBC）
✅ 应用场景：将电网的交流电（220V/380V）转换为直流电，为动力电池充电（慢充场景）；部分支持双向充电（V2L/V2G）时，还可将电池直流电逆变为交流电对外供电。
✅ 芯片角色：作为 AC/DC 转换的核心，通常采用 PFC（功率因数校正）电路 +LLC 谐振变换器架构，功率芯片包括硅基 IGBT、SiC MOSFET 或 GaN HEMT（高频场景）。
✅ 关键作用：
PFC 电路提升充电效率（减少电网谐波污染），LLC 电路实现高压直流稳压输出。
支持宽输入电压范围（85~265V AC），适应全球电网标准。
集成过压 / 过流保护，防止充电过程中电池过充或电网波动损坏。
DC/DC 变换器
✅ 应用场景：将动力电池的高压直流电（400V/800V）转换为低压直流电（12V/24V），为整车低压系统供电（如灯光、仪表、ECU、雨刮器等）。
✅ 芯片角色：作为降压型（Buck）变换器的核心开关元件，常用 MOSFET 或 IGBT，配合电感、电容实现高效降压。
✅ 关键作用：
高效率转换减少能量损耗，延长续航。
输出电压稳定（即使电池电压波动 ±20%），保障低压系统正常工作。
部分车型集成双向 DC/DC，支持低压电池（如 12V 铅酸电池）辅助启动高压系统。
辅助电机驱动系统
✅ 应用场景：驱动电动汽车的辅助设备
电动助力转向（EPS） ：替代传统液压助力，通过电机提供转向助力。
电动空调压缩机：取代燃油车发动机驱动的压缩机，由电机直接驱动。
冷却水泵 / 油泵：为电机、电池、电控系统提供循环冷却。
制动系统（如电子真空泵） ：为刹车系统提供真空助力。
✅ 芯片角色：多采用集成化智能功率模块（IPM） ，包含功率开关（IGBT/MOSFET）、驱动电路、保护电路（过流 / 过温），体积小、成本低。
✅ 关键作用：
精准控制辅助电机转速（如空调压缩机按需调节制冷量），提升能效。
高集成度简化系统设计，适应狭小安装空间（如发动机舱）。
快速响应整车控制器（VCU）指令，保障驾驶舒适性（如 EPS 随速助力调节）。
电池管理系统
✅ 应用场景：在主动均衡电路中，通过功率芯片控制电池单体间的能量转移（如将高电量单体能量转移至低电量单体），提升电池组一致性。
✅ 芯片角色：采用小功率MOSFET或IGBT作为开关元件，配合均衡控制电路。
✅ 关键作用：
低损耗均衡（减少能量浪费），延长电池寿命。
实时监测单体电压/温度，异常时切断均衡回路，防止过充/过放。
技术要求
工作温度要求

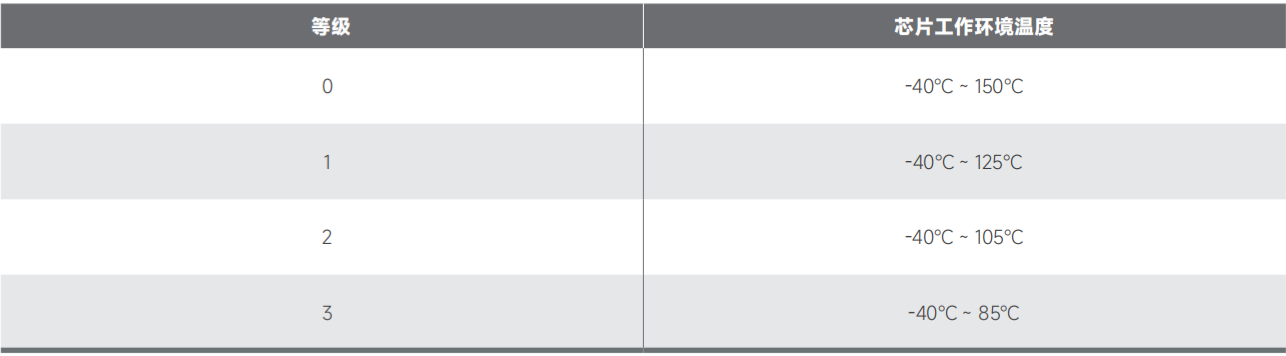

功率驱动芯片工作环境温度范围应在产品规格书中说明，宜至少满足表中等级 1 的要求。
功能要求

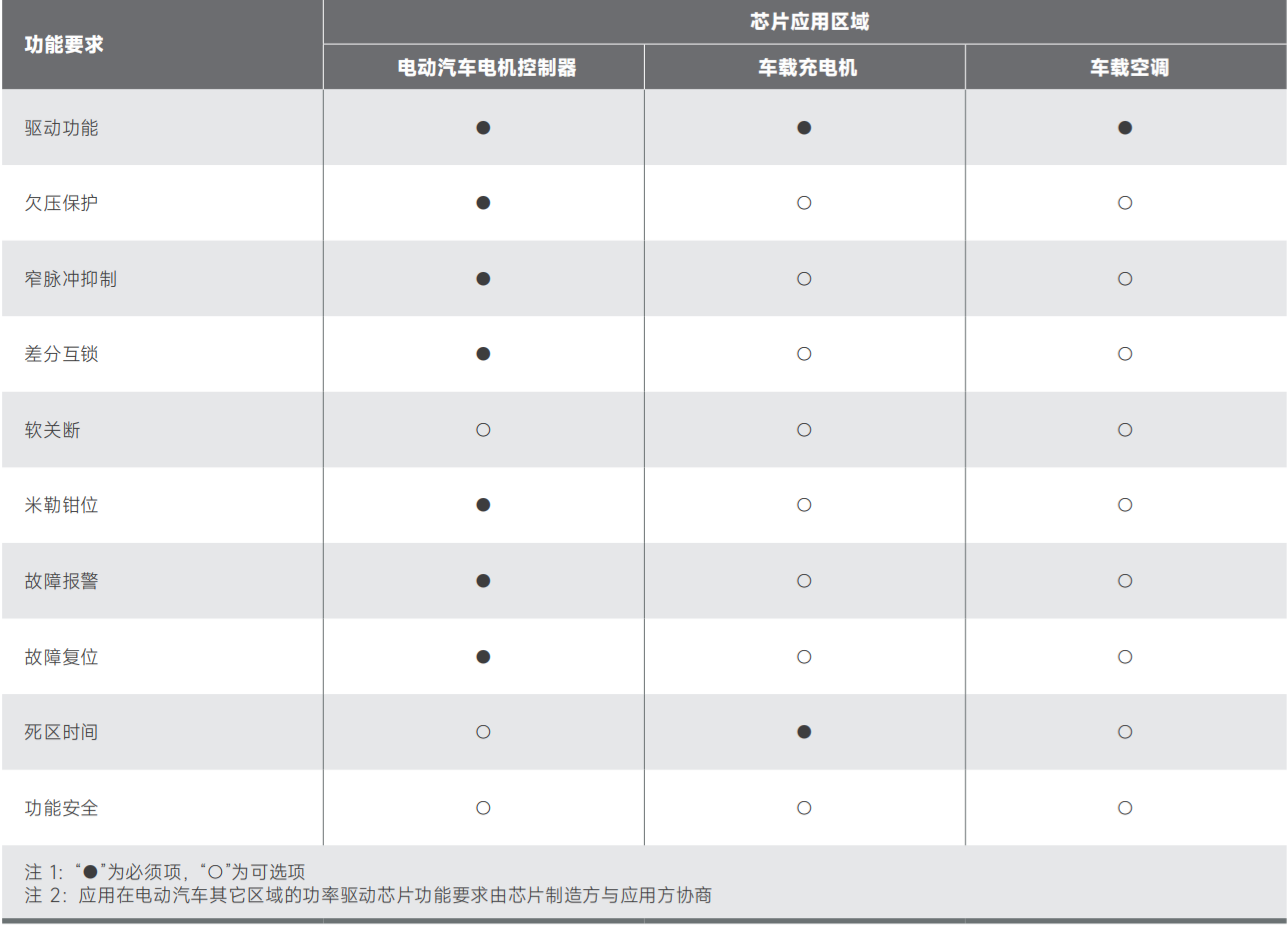

基本要求：根据功率驱动芯片在电动汽车上应用区域，功率驱动芯片的功能应满足下表的要求。
驱动功能：功率驱动芯片应具有驱动功能，能将输入的前级弱信号放大到足够强度的强信号，驱动后级的功率器件。
欠压保护：功率驱动芯片应具有电源欠压保护功能。
• 当主边电源电压或次边电源电压低于给定的欠压保护阈值，功率驱动芯片应关断输出；
• 当主边电源电压或次边电源电压恢复到欠压保护恢复阈值以上，功率驱动芯片应恢复正常输出或在清除电源欠压故障锁存后能够恢复正常输出。
窄脉冲抑制：功率驱动芯片具有窄脉冲抑制功能时，当输入的前级脉冲宽度低于预设值 ( 一般为 50ns)，功率驱动芯片应滤除。

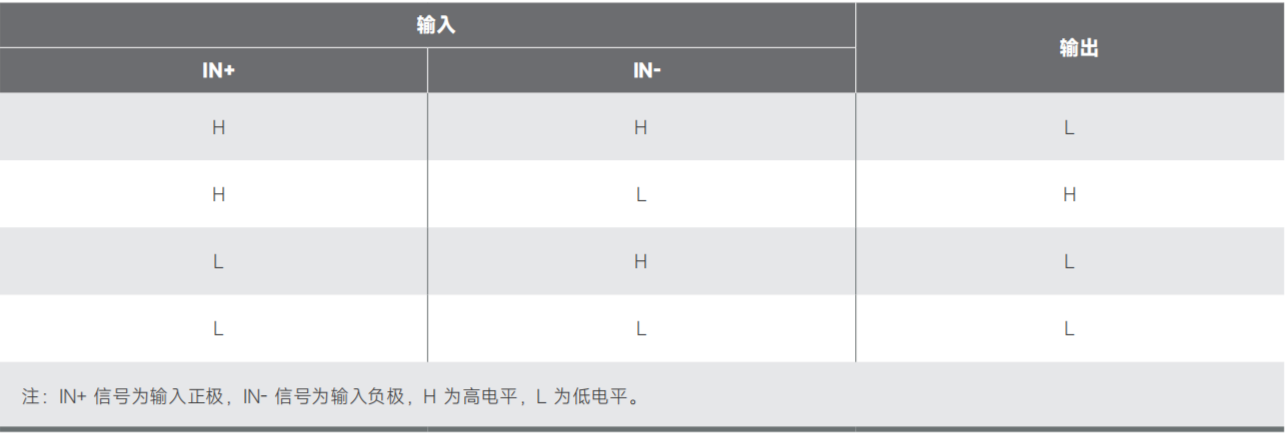

差分互锁：功率驱动芯片具有差分互锁功能时，输出的电平真值应满足下表的要求。
短路保护：功率驱动芯片应能检测所驱动的功率器件发生过流或短路的异常状态，并能够快速执行保护功能，使所驱动的功率器件进入关断状态。
软关断：功率驱动芯片具有软关断功能时，当功率驱动芯片所驱动的功率器件发生过流或短路故障，输出引脚应以高阻或阶梯电平等形式使功率器件进入关断状态，避免功率器件在关断时出现电压过冲，发生过压击穿故障。
米勒钳位：功率驱动芯片具有米勒钳位功能时，在功率驱动芯片关断功率器件期间，功率驱动芯片应开启内部的米勒钳位电路，为功率器件栅极电流创建第二条低阻抗电流路径。
故障报警：当功率驱动芯片所驱动的功率器件发生过流或短路等故障时，功率驱动芯片应能识别故障并发出故障信号。
故障复位：当功率驱动芯片发出故障标志位后，功率驱动芯片应能进行故障复位，并在故障消除后恢复至正常输出或在清除故障锁存后能够恢复正常输出。
功能安全：具有功能安全等级的功率驱动芯片，可由芯片制造方与应用方协商确定其功能安全目标和 ASIL 等级，功能安全开发设计和开发流程应符合 GB/T 34590 相关规定。
功能测试
驱动功能测试

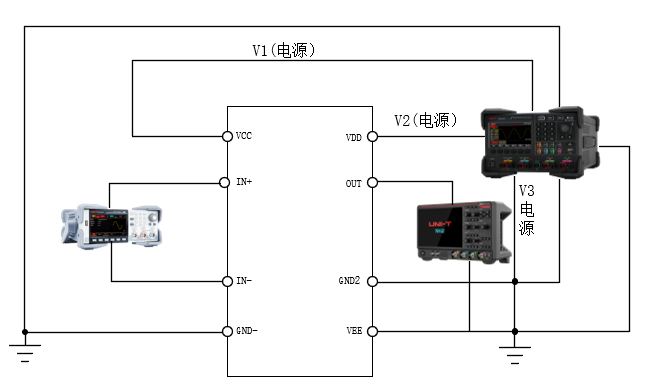

试验测试电路宜按照搭建，在 OUT 与 GND2 之间串联一个负载电容 C，IN+ 给入方波信号，监测 A 点电流的正峰值 Ia和负峰值 Ib，并记录试验结果。
欠压保护测试

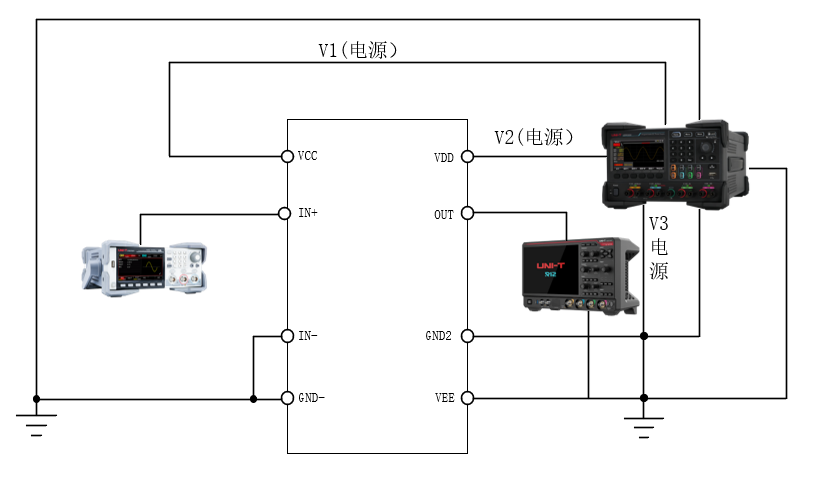

试验测试电路宜按照搭建，分别调节供电电源 V1、V2 的电压低于功率驱动芯片的欠压保护阈值和高于欠压保护恢复阈值，监测输出波形，并记录试验结果。
窄脉冲抑制试验
试验测试电路宜按照搭建，IN+ 给入方波信号并逐渐减小其高脉冲宽度时间，监测 OUT 输出波形，直至 OUT 变为低电平，记录此时对应的 IN+ 高脉冲宽度时间，即为功率驱动芯片抑制的最窄脉冲，记录试验结果。
差分互锁测试
试验测试电路宜按照搭建，IN+与 IN-分别输入方波信号，IN-比 IN+延迟 0.5 个周期，监测 OUT输出波形，并记录试验结果。

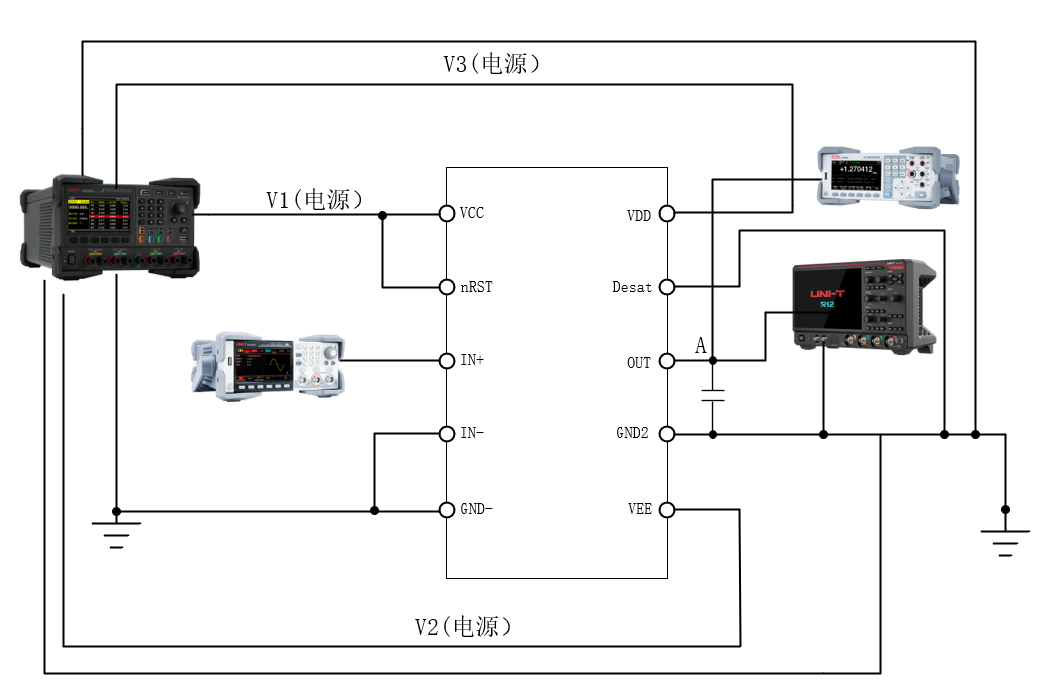

短路保护测试

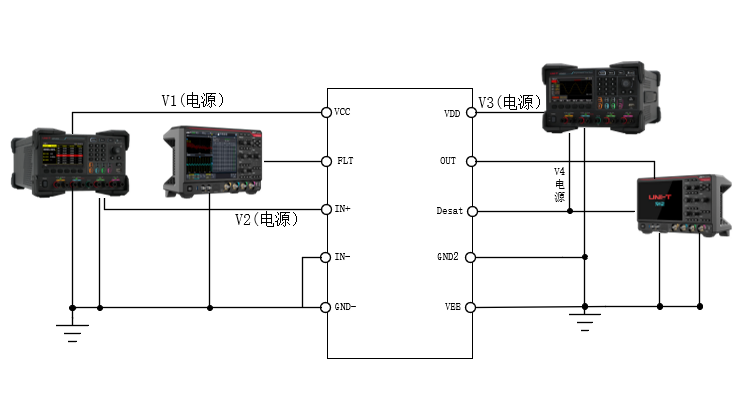

试验测试电路宜按照搭建，调节 V4 电压逐渐上升，当 OUT 引脚关断输出，驱动电压降低，即可判定功率驱动芯片触发短路保护。其中，Desat 引脚电压达到保护阈值电压时刻到 OUT 引脚电压下降沿幅值 90% 的时刻，此时两个时间差即为功率驱动芯片短路保护的延迟时间，记录试验结果。
软关断测试

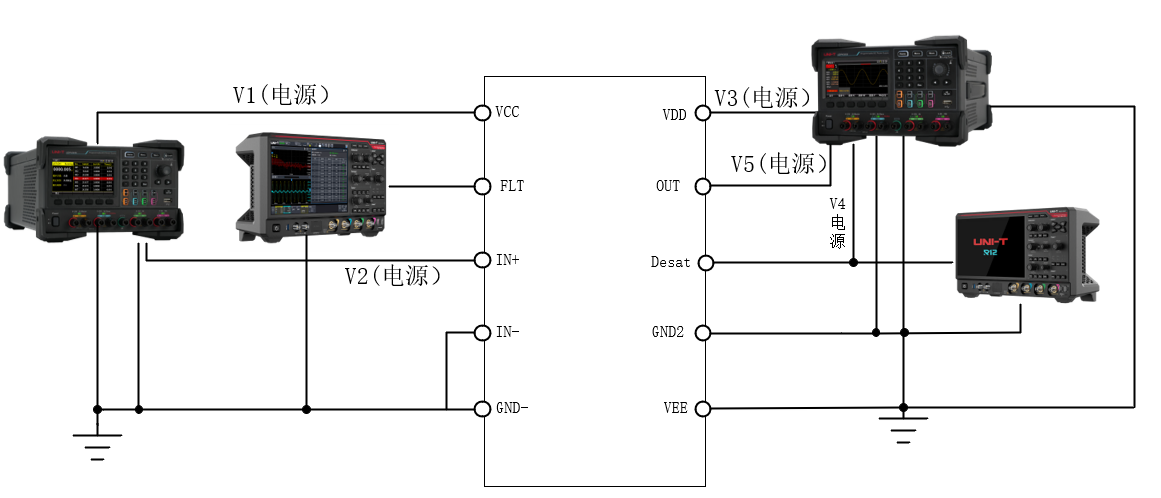

对于以高阻形式输出的软关断，测试电路宜按照搭建，调节 V4 电压到功率驱动芯片短路保护阈值，OUT 引脚外接电源V3，监测该电源上流经的电流，V3 电压与电流的比值为软关断电阻，记录试验结果。
对于以阶梯电平形式输出的软关断，测试电路宜按照搭建，监测 OUT 输出电压，当 OUT 引 脚输出电压为阶梯式变化时即为软关断阶梯电压，记录试验结果。

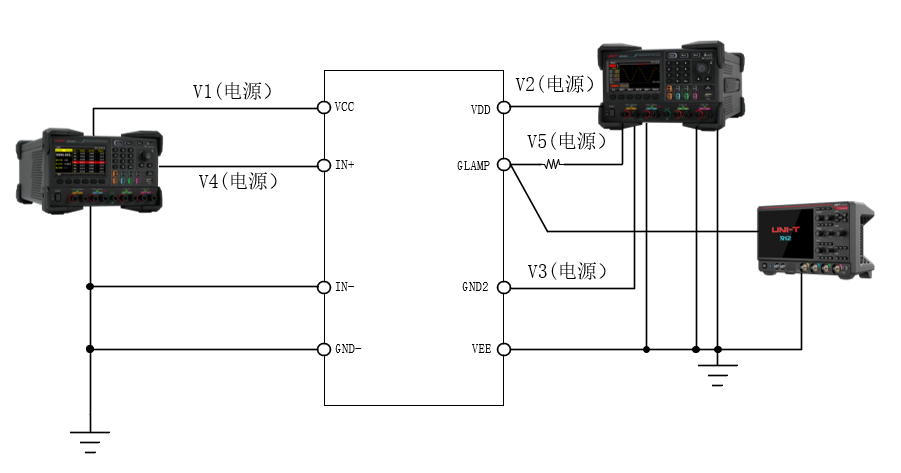

米勒钳位测试

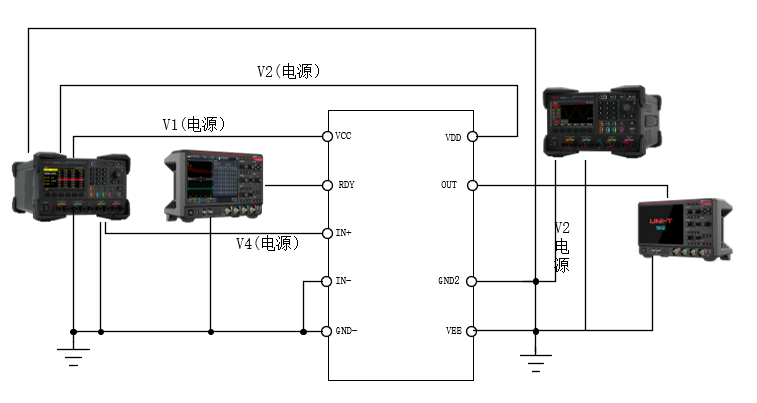

试验测试电路宜按照搭建，设置 V4 电压与 VCC 一致，再将 V4 设置为 0，逐步调低 V5 电压，同步监测 CLAMP 引脚电压，当 CLAMP 引脚电压下降至接近 0，则此时对应的 V5 电压即为米勒钳位阈值 Vclamp，计算米勒钳位的内阻，记录试验结果。

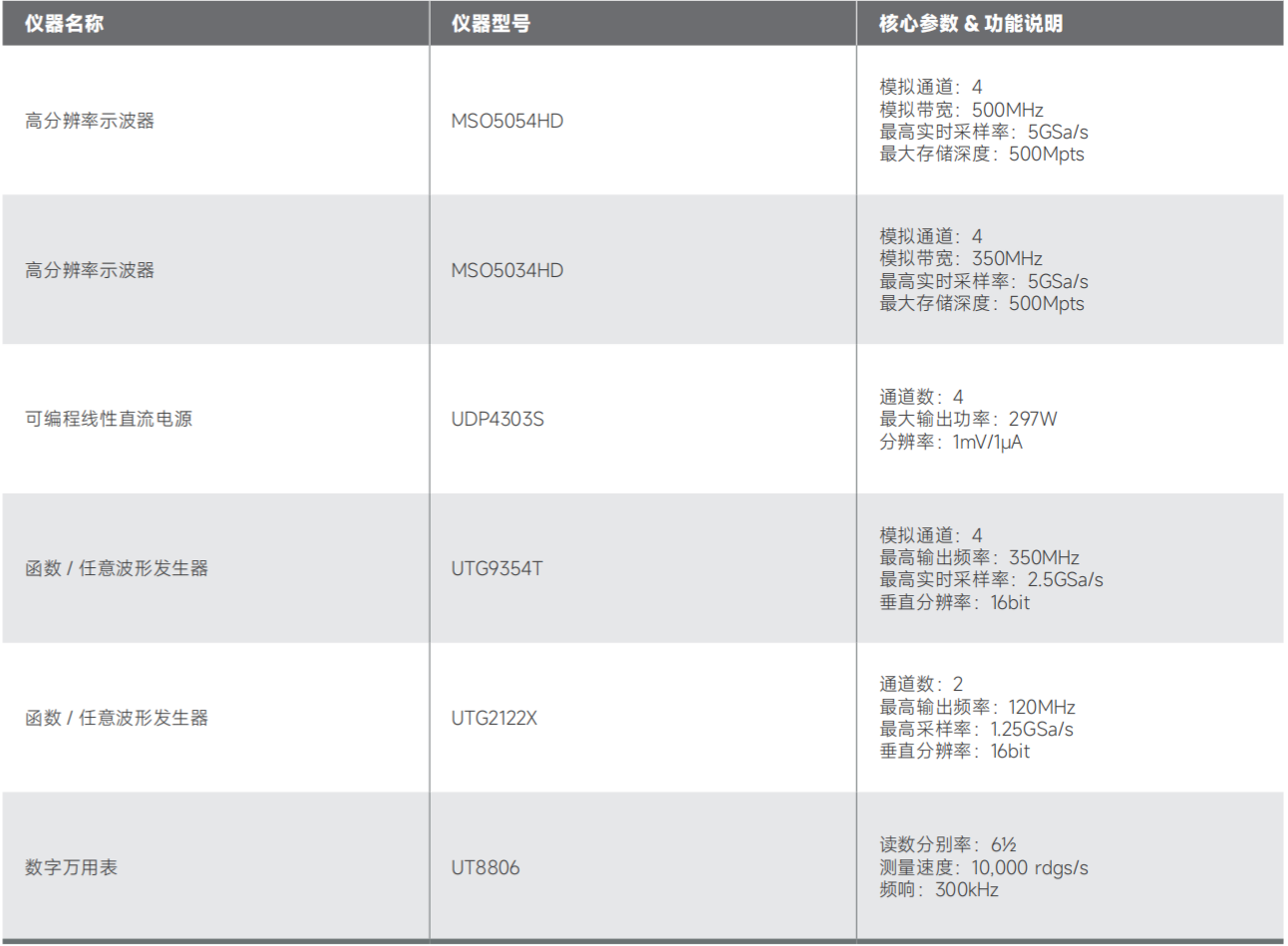

仪器选型
