背景

随着电子技术的飞速发展，电源管理芯片（Power Management IC, PMIC）已成为现代电子系统的核心组件。5G 通信、人工智能、物联网、新能源汽车、工业自动化等新兴应用领域，对电源系统的性能要求日益严苛。电源管理芯片不仅要提供稳定可靠的供电，还需要在能效和动态响应特性上达到更高的标准。

核心技术挑战

然而，要满足上述严苛的性能指标，电源管理芯片在设计与测试环节正面临多重技术瓶颈。

瓶颈一：能效要求不断提升

✅ 全球能源危机和环保政策推动下，各国对电子产品能效标准日趋严格；

✅ 便携式设备的续航时间需求延长，要求电源转换效率达到 95% 以上；

✅ 数据中心、基站等大功率应用场景中，电源损耗直接影响运营成本和散热设计。

瓶颈二：瞬态响应速度要求加快

✅ 高速数字芯片（如 CPU、GPU、AI 加速器）的工作电流在极短时间内大幅波动；

✅ 典型负载阶跃从轻载到满载的响应时间要求缩短至微秒级甚至亚微秒级；

✅ 电源输出电压的过冲和下冲幅度必须控制在极小范围内，以确保系统稳定性。

瓶颈三：测试复杂性增加

✅ 多路输出电源管理芯片需要同步测试多个通道；

✅ 不同工作模式（如 PWM/PFM 混合模式）下的性能差异大；

✅ 测试点覆盖范围广，从静态参数到动态响应，从效率曲线到热性能。

方案应用领域及作用

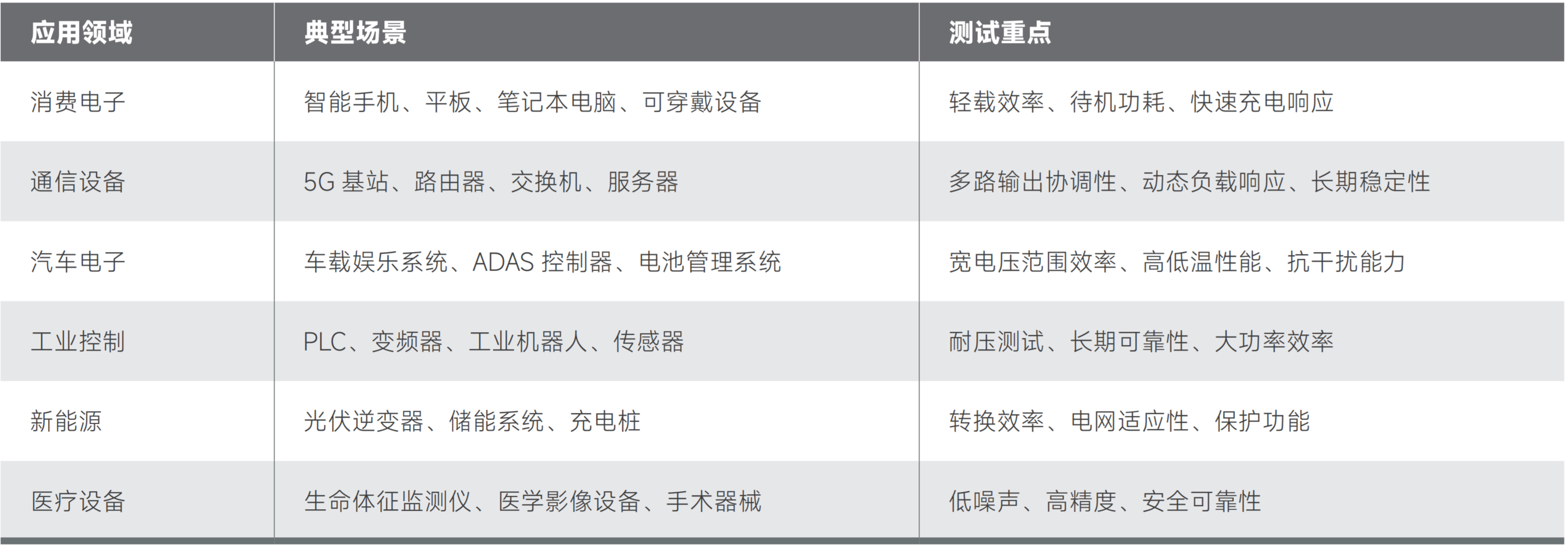

一、测试方案的应用

二、测试方案的核心作用

👉 研发阶段

✅ 验证设计指标：通过精确的效率测试和瞬态响应测试，验证芯片是否达到设计规格；

✅ 优化设计参数：识别损耗来源，优化反馈环路补偿，提升整体性能；

✅ 失效分析：快速定位设计缺陷，降低返工成本，加速产品上市。

👉 生产阶段

✅ 质量保障：建立标准化测试流程，确保出厂产品符合质量标准；

✅ 批次一致性：通过自动化测试，监控不同批次产品的性能差异；

✅ 筛选分级：根据测试结果对产品进行性能分级，满足不同客户需求。

👉 维护阶段

✅ 故障诊断：提供精准的测试手段，快速定位失效原因；

✅ 性能验证：验证维修或更换后的产品是否恢复正常性能；

✅ 可靠性评估：通过长期测试数据评估产品寿命和维护周期。

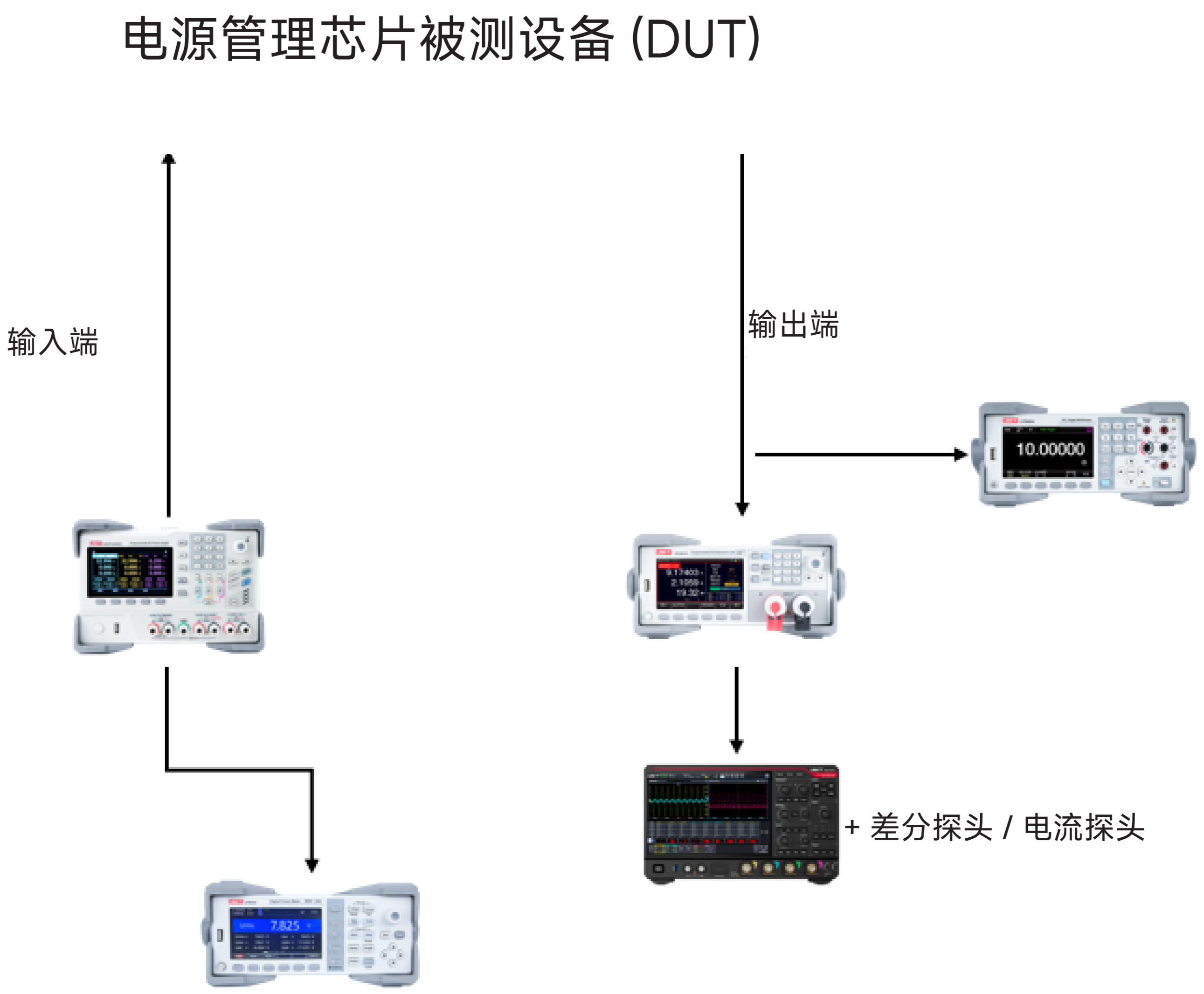

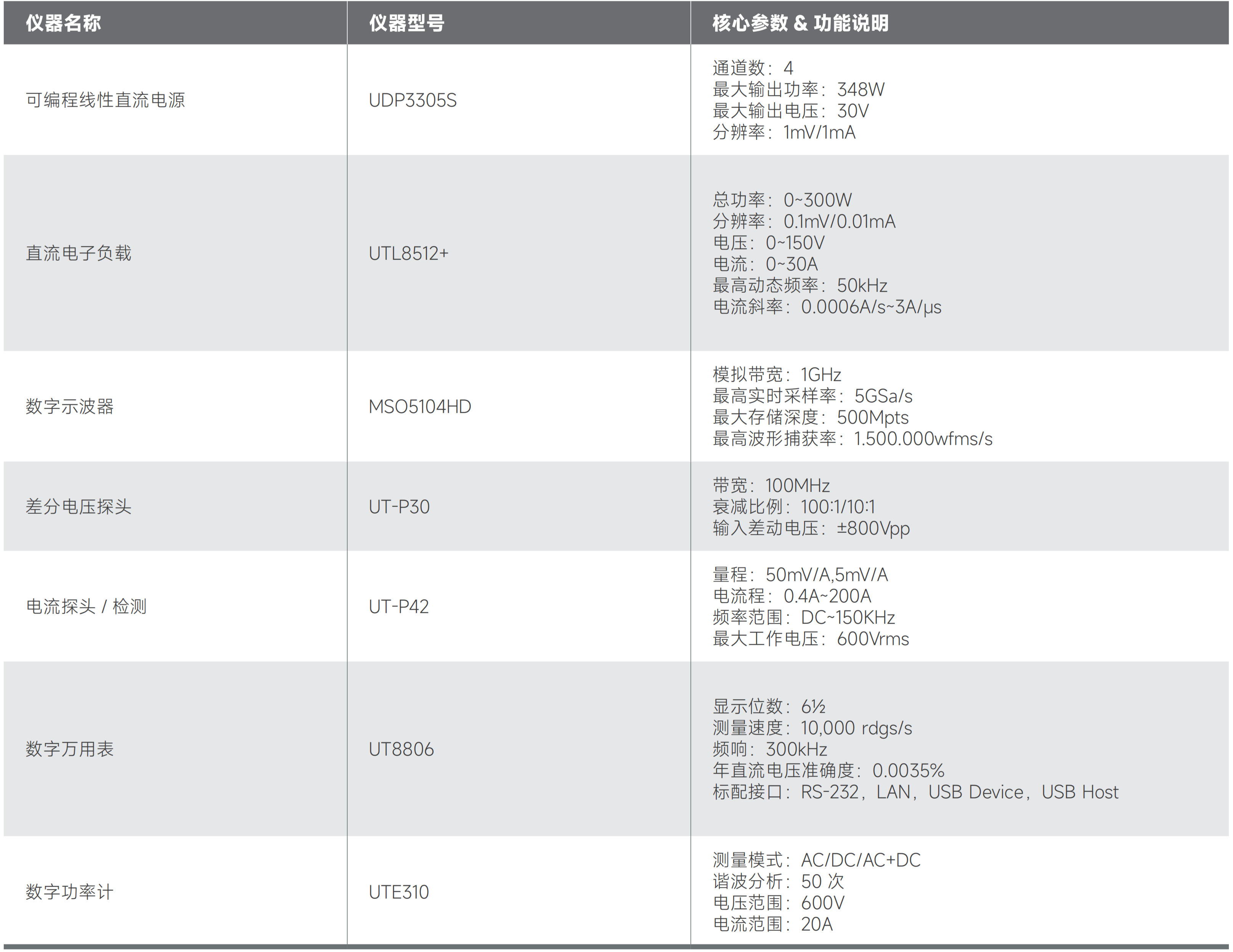

测试设备选型和测试系统架构

测试项目

一、效率测试方案

测试目的：测量电源管理芯片在不同负载条件下的转换效率，绘制效率曲线，评估能效表现。

测试原理：效率 η = ( 输出功率 P_out / 输入功率 P_in) × 100%，其中：

• 输出功率 P_out = V_out × l_out
• 输入功率 P_in = V_in × I_in × PF（交流输入时考虑功率因数）

二、瞬态响应测试方案

测试目的：评估电源管理芯片在负载快速变化时的输出电压响应特性，包括：

• 过冲幅度（Overshoot）
• 下冲幅度（Undershoot）
• 恢复时间（Recovery Time / Settling Time）
• 电压跌落（Voltage Droop）

注意事项与最佳实践

一、安全注意事项

高压安全

• 测试高电压时（如 V_in > 60V），必须使用隔离变压器；
• 使用差分探头时，确保不超过额定电压；
• 测试前检查所有连接，确保无误。

过流保护

• 电源和电子负载都应设置合理的电流限制；
• 测试大电流时，注意线缆的载流能力；
• 准备好急停按钮。

静电防护

• 操作芯片和精密仪器时，佩戴防静电手环；
• 使用防静电工作台；
• 避免直接用手接触芯片引脚。

二、常见问题与解决
