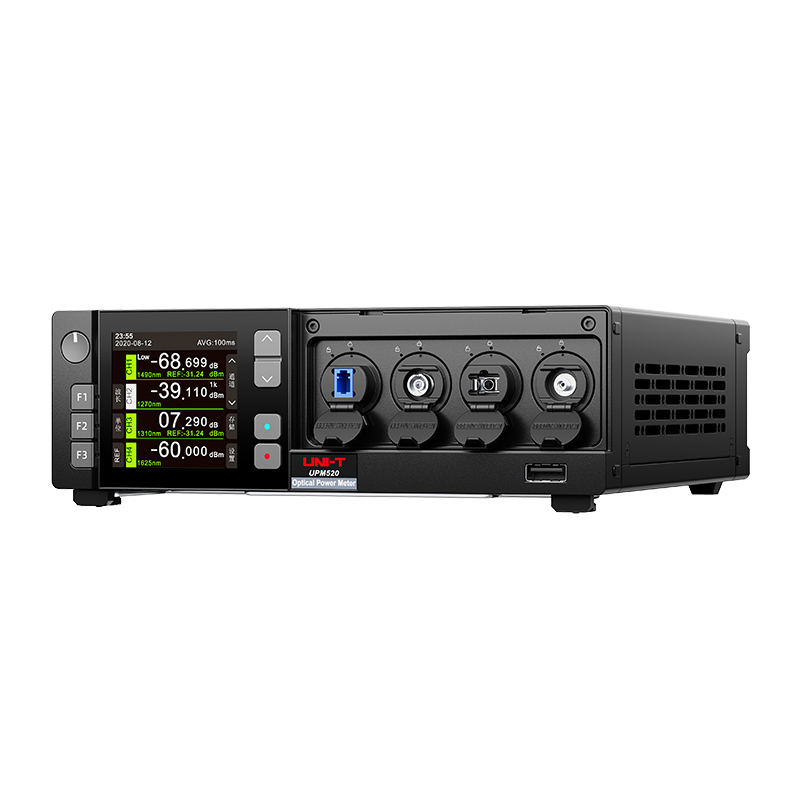

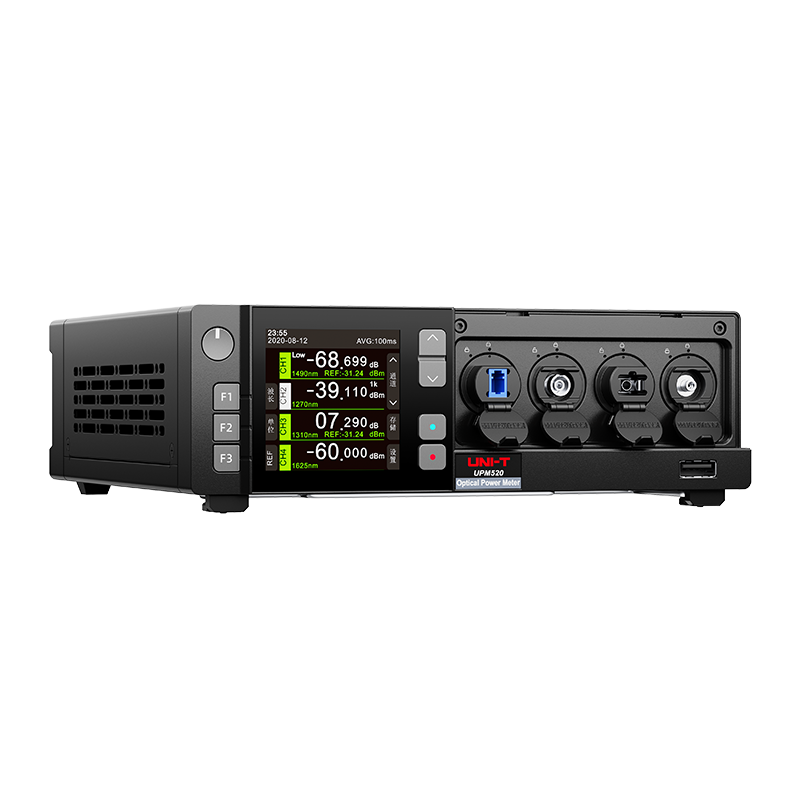

UPM520 系列

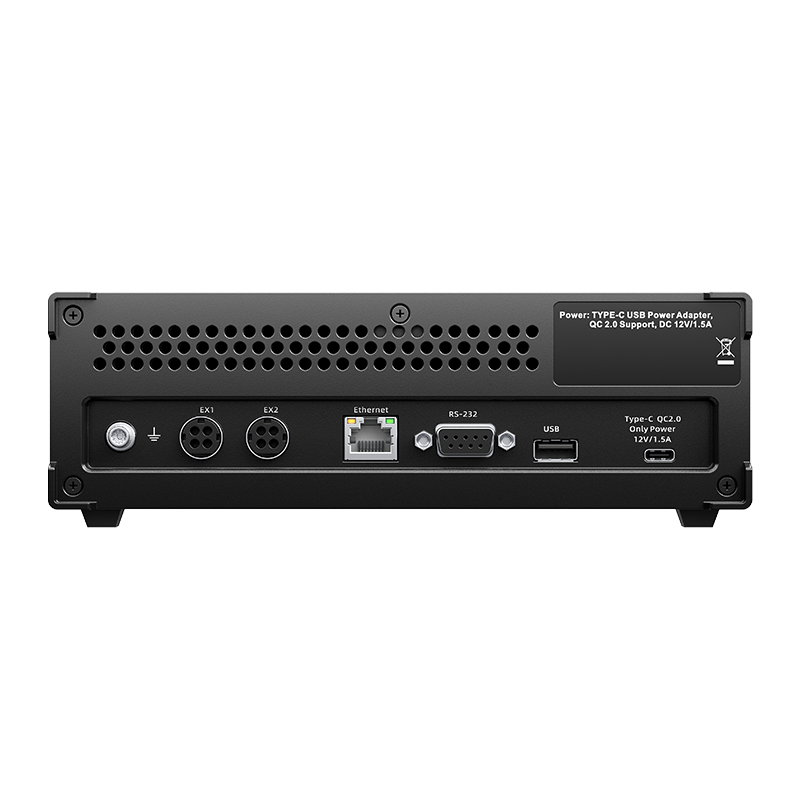

UPM520是一款紧凑型多通道光功率计，支持1/2/4通道主测量及最多两路外置积分球探测器。波长响应700~1700nm，可选+30dBm~-50dBm或+10~-70dBm测量范围，不确定度±3%，线性度±0.03dB。配备2.7寸彩色显示屏，支持USB、网口、串口及扫码枪，数据可存储并远程控制。采用TYPE-C供电（QC2.0），机身可竖立放置，节省桌面空间，适用于光传输与器件测试系统。

4
通道数
+30dBm ～ -70dBm
测量范围
CWDM+850～1625nm
校准波长
InGaAs
探测器件
φ1mm/2mm
光探测器件面积
0.001dB
显示精度
概述
型号
配件
选件
手册
固件/软件
示例程序
视频
对比
问答

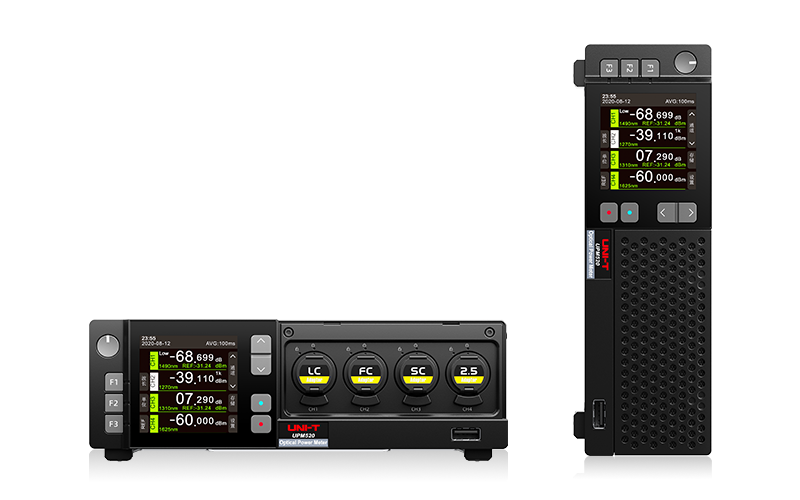

小巧坚固，灵活放置

紧凑工业设计

机身尺寸仅为215mm × 210mm × 65mm，整机重量约1.0kg，小巧轻便，易于收纳与携带。

 灵活放置，适配多样空间

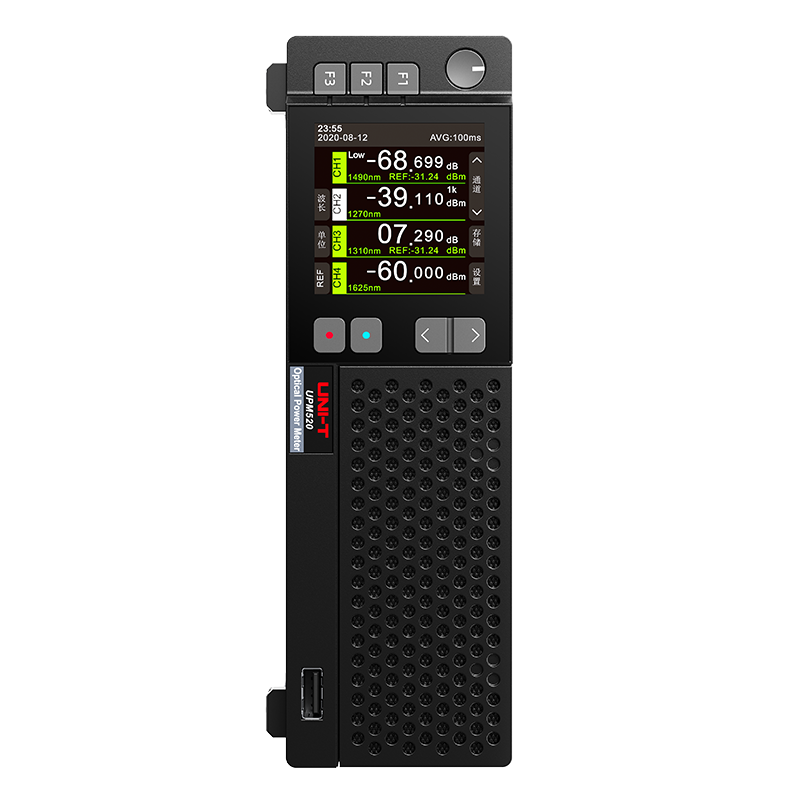

同时支持水平平放与垂直竖立两种摆放模式，能够根据桌面空间大小自由选择，极大提升空间利用率。

小巧坚固，灵活放置

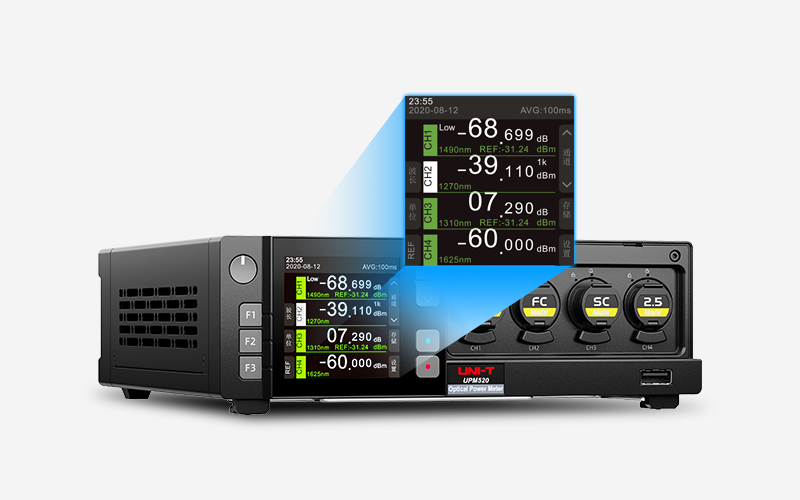

界面

高分辨率显示，竖置时可自动切换方向

界面

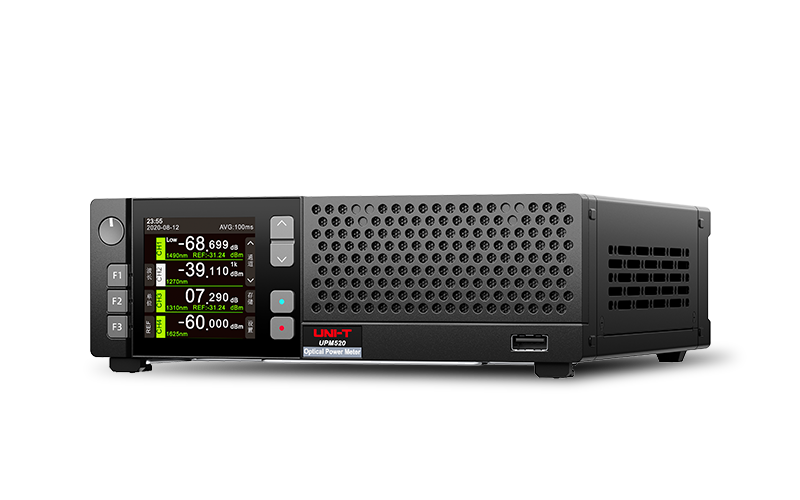

防尘罩

阻挡环境光干扰

高灵敏度的光功率计在不测光时，如果有环境杂散光进入，可能导致显示底噪偏高或零点漂移

阻挡灰尘与污染物，保证衰减精度

可以避免微米级的灰尘附着在内部光路或衰减片上，防止引起额外的、不稳定的光衰减和反射

保护光学接口免遭物理损伤

盖紧后可以避免接口被刮擦、磕碰，延长设备的使用寿命，减少因探测器窗口划伤而造成的永久性精度下降

防尘罩

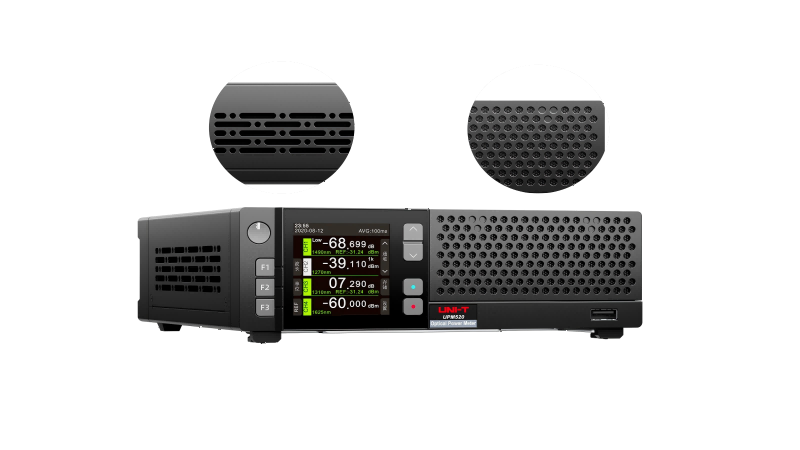

高效散热，运行稳定

机身侧面采用大面积蜂窝状散热孔设计，优化内部风道结构，有效降低运行温度，保障设备长时间稳定工作

高效散热，运行稳定
快拆式接头设计

测试效率显著提升

保护设备接口，降低维护成本

保障测量精度和一致性

适配性更灵活

在狭小空间也能轻松操作

快拆式接头设计

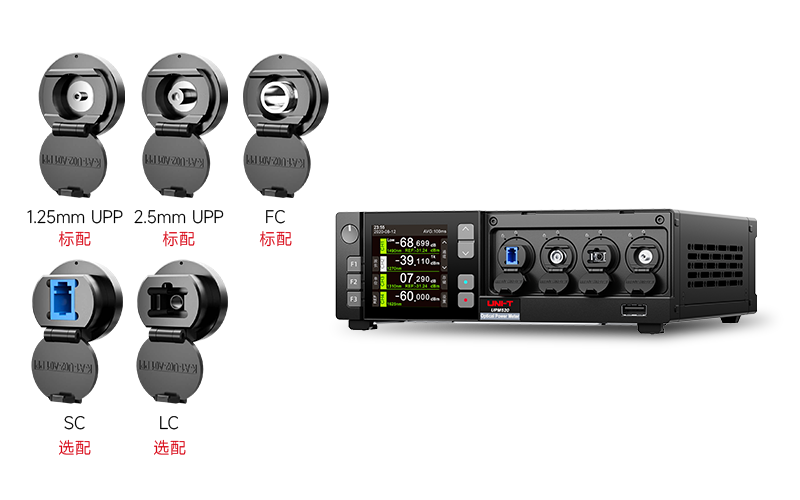

接头

1/2/4通道，快拆式接头设计，有以下五种适配器可配置

接头
UPM520-4C2C
通道数：
4
测量范围：
+30～-50dBm
校准波长：
CWDM+850～1625nm
探测器件：
InGaAs
光探测器件面积：
Φ2mm
显示精度：
0.001dB
加入对比
UPM520-4T2C
通道数：
4
测量范围：
+10～-70dBm
校准波长：
CWDM+850～1625nm
探测器件：
InGaAs
光探测器件面积：
Φ2mm
显示精度：
0.001dB
加入对比
UPM520-4C1C
通道数：
4
测量范围：
+30～-50dBm
校准波长：
CWDM+850～1625nm
探测器件：
InGaAs
光探测器件面积：
Φ1mm
显示精度：
0.001dB
加入对比
UPM520-4T1C
通道数：
4
测量范围：
+10～-70dBm
校准波长：
CWDM+850～1625nm
探测器件：
InGaAs
光探测器件面积：
Φ1mm
显示精度：
0.001dB
加入对比
UPM520-2C2C
通道数：
2
测量范围：
+30～-50dBm
校准波长：
CWDM+850～1625nm
探测器件：
InGaAs
光探测器件面积：
Φ2mm
显示精度：
0.001dB
加入对比
UPM520-2T2C
通道数：
2
测量范围：
+10～-70dBm
校准波长：
CWDM+850～1625nm
探测器件：
InGaAs
光探测器件面积：
Φ2mm
显示精度：
0.001dB
加入对比
UPM520-2C1C
通道数：
2
测量范围：
+30～-50dBm
校准波长：
CWDM+850～1625nm
探测器件：
InGaAs
光探测器件面积：
Φ1mm
显示精度：
0.001dB
加入对比
UPM520-2T1C
通道数：
2
测量范围：
+10～-70dBm
校准波长：
CWDM+850～1625nm
探测器件：
InGaAs
光探测器件面积：
Φ1mm
显示精度：
0.001dB
加入对比
UPM520-1C2C
通道数：
1
测量范围：
+30～-50dBm
校准波长：
CWDM +850~1625nm
探测器件：
InGaAs
光探测器件面积：
Φ2mm
显示精度：
0.001dB
加入对比
UPM520-1T2C
通道数：
1
测量范围：
+10～-70dBm
校准波长：
CWDM +850~1625nm
探测器件：
InGaAs
光探测器件面积：
Φ2mm
显示精度：
0.001dB
加入对比
UPM520-1C1C
通道数：
1
测量范围：
+30～-50dBm
校准波长：
CWDM +850~1625nm
探测器件：
InGaAs
光探测器件面积：
Φ1mm
显示精度：
0.001dB
加入对比
UPM520-1T1C
通道数：
1
测量范围：
+10～-70dBm
校准波长：
CWDM +850~1625nm
探测器件：
InGaAs
光探测器件面积：
Φ1mm
显示精度：
0.001dB
加入对比
