UT3560+ 系列

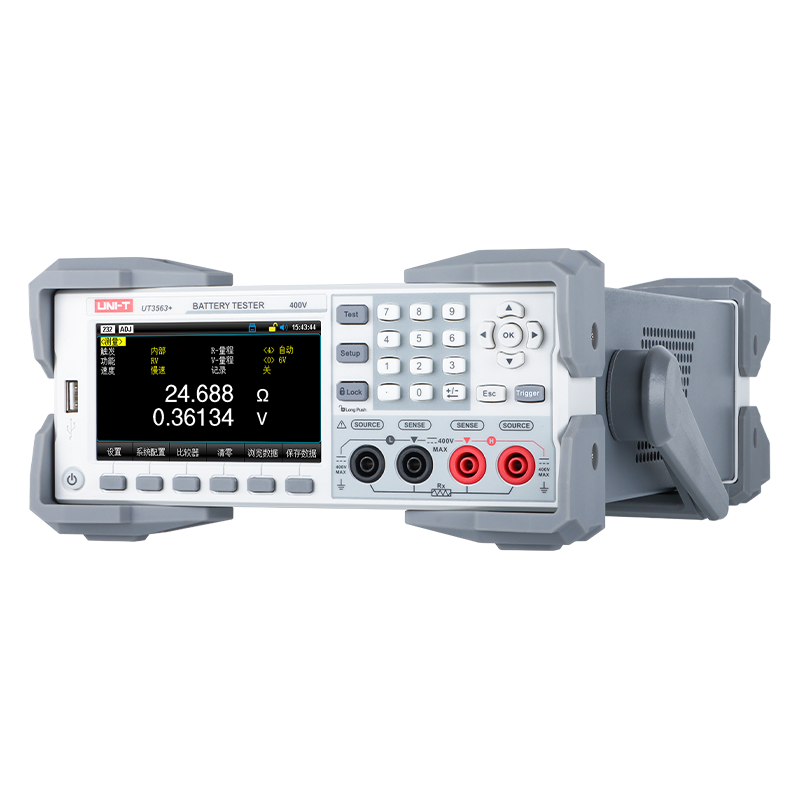

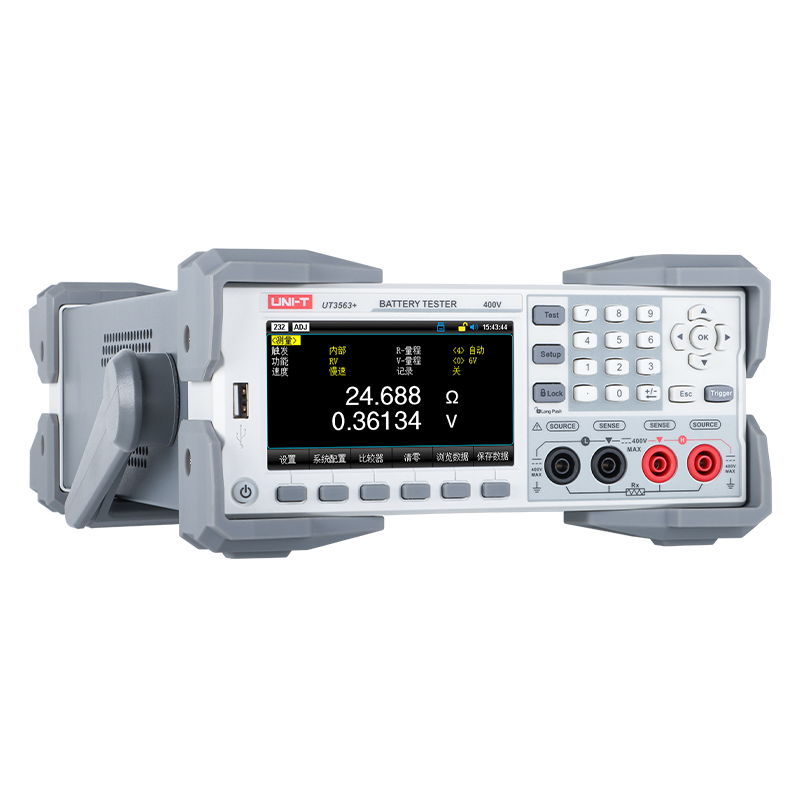

UT3560+ 系列电池内阻测试仪是一款高精度、高分辨率、高速的电池内阻测试仪。仪器可以 测试 0.0001mΩ-3.3kΩ的电阻，0.00001V~1500.00V 的直流电压（UT3565+），具有 0.5%的电阻准确度和 0.01%的电压准确度，最高测量速度可达到 100 次/秒。仪器内置 RS-232C、 RS-485、USB、LAN和 HANDLER 多种丰富通信接口，同时配备两套通讯指令协议SCPI &Modbus-RTU。可高效完成远程控制和数据采集功能，高度适用于自动化分选系统以完成全自动流水线测试。广泛应用于锂电池、镍氢电池、镍镉电池、纽扣电池、柱状电池、软包电池 等各种电池的测试。
4.3'' TFT LCD
显示
0.01mV~1500V
电压测量范围
0.1μΩ~3.3000kΩ
电阻测量范围
电压：0.01%
电阻：0.5%
基本精度
RS-232
USB Device
Handler、LAN
标配接口
1/2 2U
机柜尺寸
概述
型号
配件
选件
手册
固件/软件
示例程序
视频
对比
问答
测试速度
超快 100 次/秒（10ms）
快速 50 次/秒（20ms）
中速 14 次/秒（70ms）
慢速 3 次/秒（300ms）
测试速度
量程切换

仪器可以实现自动量程，手动量程测试，并有超量程报警

R手动量程：3mΩ、30mΩ、300mΩ、3Ω、30Ω、300Ω、3kΩ

V手动量程：6V、60V、100V、400V

量程切换
多种参数显示
多种参数显示
RV显示：同时显示电池的内阻（R）与直流电压（V）
R显示：显示单位可根据阻值高低自动在 mΩ/Ω 之间切换，读数分辨率更高
V显示：呈现高精度的直流电压值，分辨率可达 0.01mV
多种参数显示
多种参数显示
多种参数显示

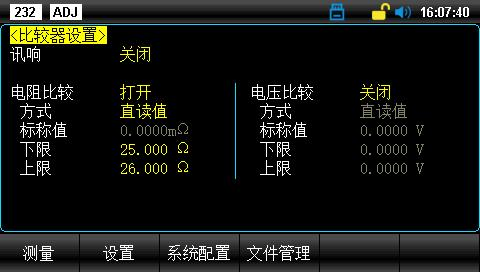

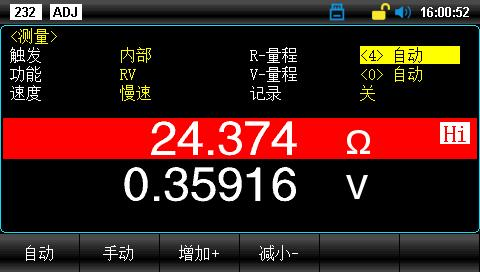

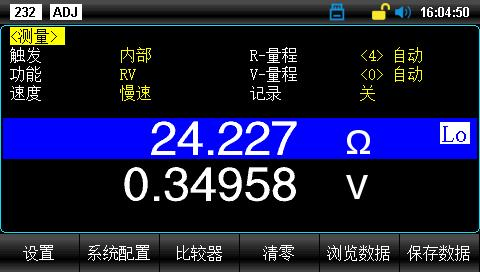

比较器分选
比较器分选（Hi/Lo/In）

特设电压和电阻上下限报警

报警分别有声音和Hi/IN/Lo 显示

比较器分选
比较器分选
比较器分选

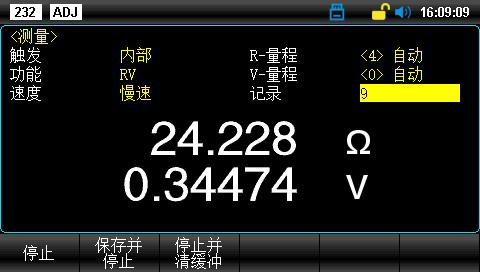

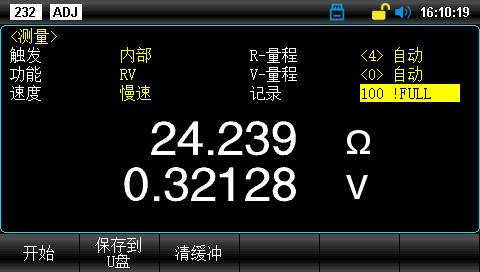

数据记录功能
支持最高10000组数据缓冲，可手动存储500组测量数据
数据记录开启后，可以随时保存数据到USB磁盘中
数据记录功能
数据记录功能

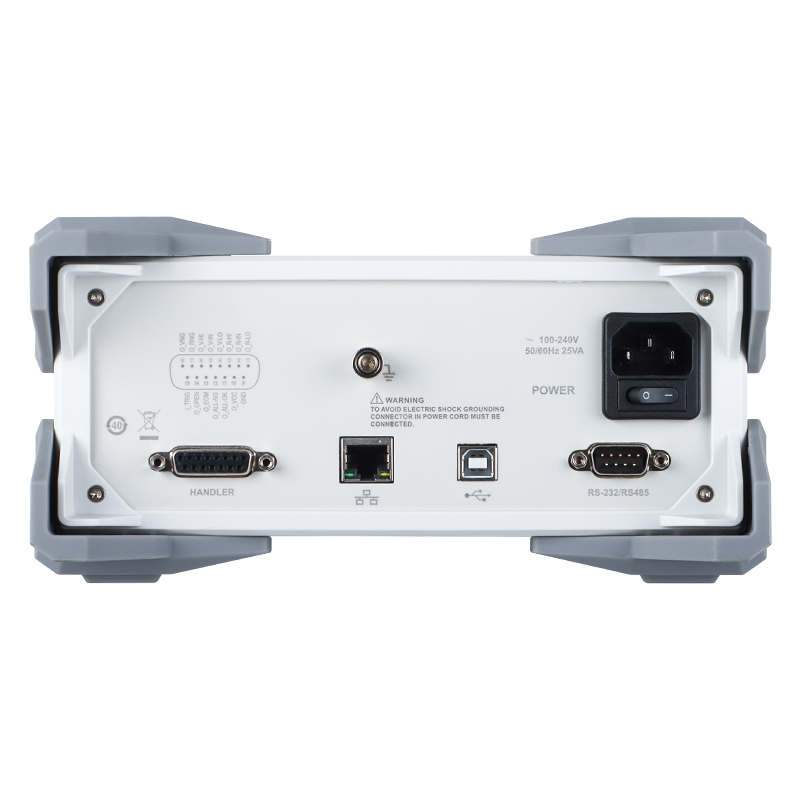

丰富的通讯接口
仪器内置RS-232C接口、RS485接口、USB接口和LAN接口
配备两套通讯指令协议（SCPI、Modbus-RTU）
可有效完成远程控制和数据采集功能
丰富的通讯接口
UT3562+
显示：
4.3'' TFT LCD
电压测量范围：
0.01mV~100V
电阻测量范围：
0.1μΩ~3.3kΩ
基本精度：
电压：0.01% 电阻：0.5%
标配接口：
RS-232 USB Device Handler、LAN
机柜尺寸：
1/2 2U
加入对比
UT3563+
显示：
4.3'' TFT LCD
电压测量范围：
0.01mV~404V
电阻测量范围：
0.1μΩ~3.3kΩ
基本精度：
电压：0.01% 电阻：0.5%
标配接口：
RS-232 USB Device Handler、LAN
机柜尺寸：
1/2 2U
加入对比
开始对比
